如图所示，一理想变压器原线圈匝数为n₁=1000匝，副线圈匝数为n₂=200匝，将原线圈接在u=200sin100πt（V）的交流电压上，副线圈上电阻R和理想交流电压表并联接入电路，现在A、B两点间接入不同的电子元件，则下列说法正确的是（）

A．在A、B两点间串联一只电阻R，穿过铁芯的磁通量的最大变化率为0.2Wb/s

B．在A、B两点间接入理想二极管，电压表读数为40V

C．在A、B两点间接入一只电容器，只提高交流电频率，电压表读数增大

D．在A、B两点间接入一只电感线圈，只提高交流电频率，电阻R消耗电功率减小

地球同步卫星到地心距离为R，同步卫星绕地球做圆周运动的向心加速度为a₁，在同步卫星的轨道处由地球引力产生的重力加速度大小为g₁．月球绕地球做匀速圆周运动的轨道半径为r，向心加速度大小为a₂，在月球绕地球运行的轨道处由地球引力产生的重力加速度大小为g₂，设月球表面的重力加速度大小为g，则以下表达式正确的有（）

A． B．， C． D．

绝缘水平面上固定一正点电荷Q，另一质量为m、电荷量为-q的滑块（可看作点电荷）从a点以初速度v₀沿水平面向Q运动，到达b点时速度减为零．已知a、b间距离为s，滑块与水平面间的动摩擦因数为μ，重力加速度为g．以下判断正确的是（）

A．滑块在运动过程中所受Q的库仑力一直小于滑动摩擦力

B．滑块在运动过程的中间时刻, 速度的大小小于

C．Q产生的电场中，a、b两点间的电势差

D．此过程中产生的内能为

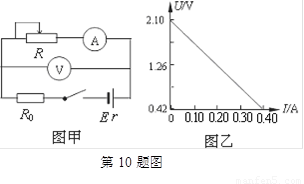

（8分）用如图甲所示的电路测量一节蓄电池的电动势和内电阻．蓄电池的电动势约为2V，内电阻很小．除蓄电池、开关、导线外可供使用的实验器材还有：

A．电压表（量程3V）

B．电流表（量程0.6A）

C．电流表（量程3A）

D．定值电阻R₀（阻值4Ω，额定功率4W）

E．滑动变阻器R₁（阻值范围0—20Ω，额定电流1A）

F．滑动变阻器R₂（阻值范围0—2000Ω，额定电流0.1A）

（1）电流表应选；滑动变阻器应选；（填器材前的字母代号）．

（2）根据实验数据作出U—I图像（如图乙所示），则蓄电池的电动势E＝ V，内阻r= Ω；

（3）用此电路测量一节蓄电池的电动势和内电阻，产生误差的原因是；测出的电动势E与真实值相比偏；

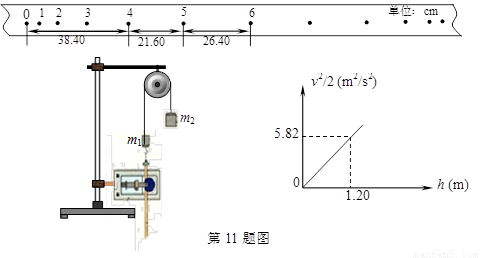

（10分）用如图实验装置验证m₁ 、m₂组成的系统机械能守恒．m₂从高处由静止开始下落，m₁上拖着的纸带打出一系列的点，对纸带上的点迹进行测量，即可验证机械能守恒定律．下图给出的是实验中获取的一条纸带：0是打下的第一个点，计数点间的距离如图所示，每相邻两计数点间还有4个点（图中未标出），．已知m₁= 50g 、m₂=150g ，则（取g=9.8m/s²，结果保留三位有效数字）
