如图所示,匀强磁场中放置有固定的abc金属框架,导体棒ef在框架上匀速向右平移,框架和棒所用材料、横截面积均相同,摩擦阻力忽略不计.那么在ef,棒脱离框架前,保持一定数值的物理量是(      ).

A．电路中的感应电流

B．电路中的磁通量

C．ef棒所受的拉力

D．电路中的磁通量变化率

发电厂发电机的输出电压为U₁，发电厂至学校的输电导线总电阻为R，通过导线的电流为I，学校得到的电压为U₂，则输电线上损耗的功率可表示为（      ）

A．      B．     C．IU      D．I()

关于竖直放置的肥皂液形成的薄膜干涉，下述说法中不正确的是?(       )

A．干涉条纹的产生是由于光在膜的前后两表面反射，形成的两列光波叠加的结果?

B．干涉条纹中的暗纹是由于上述两列反射光的波谷与波谷叠加的结果?

C．干涉条纹是一组等间距的平行线?

D．观察薄膜干涉条纹时，应在入射光的同一侧

如图，甲为一列沿x轴传播的简谐波在t=0.1s时刻的波形。图乙表示该波传播的介质中x=2m处的质点a从t=0时起的振动图象。则（      ）

A．波传播的速度为20m/s

B．波沿x轴正方向传播

C．t=0.25s，质点a的位移沿y轴负方向

D． t=0.25s，x=4m处的质点b的加速度沿y轴负方向

竖直放置的光滑导轨，其电阻不计，上半段宽度为0.2m，下半段宽0.1m。整个空间充满匀强磁场，方向垂直纸面向里，大小B＝0.5T，现有两根导体杆AB和CD，AB处于下半段导轨上，CD处于上半段导轨上，AB杆长0.1m，重0.1N，电阻0.1Ω，CD杆长0.2m，重0.2N，电阻0.2Ω，现用力F拉动CD杆使其匀速向上运动，此时AB杆恰好静止不动，则以下说法正确的有：（      ）

A．CD杆受到的拉力F大小为0.3N

B．CD杆匀速向上运动的速度大小为6m/s

C．在2s内，整个回路内产生的热量是2.4J

D．在2s内，力F所做功为2.4J

如图所示，一段横截面为正方形的玻璃棒，中间部分弯成四分之一圆弧形状，一细束单色光由MN端面的中点垂直射入，恰好能在弧面EF上发生全反射，然后垂直PQ端面射出。

(1)求该玻璃棒的折射率______。

 (2)若将入射光向N端平移，当第一次射到弧面EF上时______（填“能”“不能”或“无法确定能否”）发生全反射。

为观察电磁感应现象，某学生将电流表、螺线管A和B、蓄电池、开关用导线连接成如图所示的实验电路．当接通和断开开关时，电流表的指针将           （填“偏转”或“不偏转”）其理由是                 。

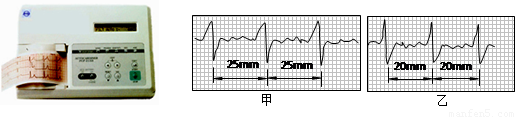

心电图仪（如下图所示）通过一系列的传感手段，可将与人心跳对应的生物电流情况记录在匀速运动的坐标纸上．医生通过心电图，可以了解到被检者心跳的情况，例如，测量相邻两波峰的时间间隔，便可计算出1 min内心脏跳动的次数（即心率）．同一台心电图仪正常工作时测得待检者甲、乙的心电图分别如图甲、乙所示．若医生测量时记下被检者甲的心率为60次/ min，则可推知乙的心率       次/ min；和这台心电图仪输出坐标纸的走纸速度大小         mm/s

如图所示，闭合线圈固定在小车上，总质量为1kg．它们在光滑水平面上，以10m/s的速度进入与线圈平面垂直、磁感应强度为B的水平有界匀强磁场，磁场方向垂直纸面向里，已知小车运动的速度ν随车的位移s变化的ν—s图像如图所示．则磁场的宽度d＝        cm，线圈通过磁场过程中产生的热量Q＝         J。

(1)在“探究单摆周期与摆长的关系”实验中，两位同学用游标卡尺测量小球的直径如图甲、乙所示．测量方法正确的是________(选填“甲”或“乙”)．

 (2)实验时，若摆球在垂直纸面的平面内摆动，为了将人工记录振动次数改为自动记录振动次数，在摆球运动最低点的左、右侧分别放置一激光光源与光敏电阻，如图丙所示．光敏电阻与某一自动记录相连，该仪器显示的光敏电阻阻值R随时间t变化图线如图丁所示，则该单摆的振动周期为________．若保持悬点到小球顶点的绳长不变，改用直径是原小球直径2倍的另一小球进行实验，则该单摆的周期将________(填“变大”、“不变”或“变小”)，图丁中的Δt将_________“变大”、“不变”或“变小”)．
