一质点做简谐运动的振动图象如图所示，质点的速度与加速度方向相同的时间段是

A．0～0.3 s　　　                            B．0.3～0.9 s

C．0.6～0.9 s                                    D．0.9～1.2 s

如图甲所示，一质点在a、b间做简谐运动，O是它振动的平衡位置。若从质点经过O点开始计时，经3s，质点第一次到达M点，再经2s，它第二次经过M点。则该质点的振动图象可能是图乙中的

如图所示，一条形磁铁从左向右匀速穿过线圈，当磁铁经过A、B两位置时，线圈中

A．感应电流方向相同，感应电流所受作用力的方向相同

B．感应电流方向相反，感应电流所受作用力的方向相反

C．感应电流方向相反，感应电流所受作用力的方向相同

D．感应电流方向相同，感应电流所受作用力的方向相反

电阻R、电容c与一线圈连成闭合回路，条形磁铁静止于线圈的正上方，S极朝下，如图2所示。现使磁铁开始自由下落，在S极接近线圈上端的过程中，流过R的电流方向和电容器极板的带电情况是

A．从a到b，上极板带正电

B．从a到b，下极板带正电

C．从b到a，上极板带正电

D．从b到a，下极板带正电

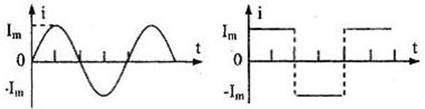

两只相同的电阻，分别通以如图所示的正弦波形的交流电和方波形的交流电，两种交流电的最大值相等，且周期相等．在交流电的一个周期内，正弦波形的交流电在电阻上产生的焦耳热为Q₁，方波形交流电在电阻上产生的焦耳热Q₂，Q₁∶Q₂等于

A．1∶1       B．2∶1

C．1∶2       D．4∶3

如图所示，理想变压器初级线圈的匝数为n₁，次级线圈的匝数为n₂，初级线圈的两端a、b接正弦交流电源，电压表V的示数为220V，负载电阻，交流电流表A₁的示数是0.20A。下列判断中正确的是

A．初级线圈和次级线圈的匝数比为2：1

B．初级线圈和次级线圈的匝数比为10：1

C．交流电流表A₂的示数为1.0A

D．交流电流表A₂的示数为0.4A

如图所示，线圈的自感系数L和电容器的电容C都很小，此电路的重要作用是

A.阻高频通低频，输出低频和直流

B.阻低频通高频，输出高频电流

C.阻交流通直流，输出直流

D.阻直流通交流，输出交流

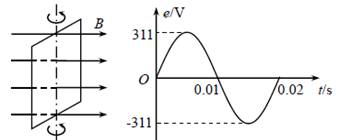

在匀强磁场中，一矩形金属线框绕与磁感线垂直的转轴匀速转动，如左图所示，产生的交变电动势的图象如右图所示，则

A．t=0.005s时线框的磁通量变化率为零

B．t=0.01s时线框平面与中性面重合

C．线框产生的交变电动势有效值为311V

D．线框产生的交变电动势的频率为100Hz

如图所示的电路中，电源电动势为E，内阻r不能忽略．R₁和R₂是两个定值电阻，L是一个自感系数较大的线圈．开关S原来是断开的．从闭合开关S到电路中电流达到稳定为止的时间内，通过R₁的电流I₁和通过R₂的电流I₂的变化情况是

A．I₁开始较大而后逐渐变小    B．I₁开始很小而后逐渐变大

C．I₂开始很小而后逐渐变大    D．I₂开始较大而后逐渐变小

某发电站采用高压输电向外输送电能。若输送的总功率为P₀，输电电压为U，输电导线的总电阻为R。则下列说法正确的是  　

A．输电线上的电流                        B．输电线上的电流

C．输电线上损失的功率    D．输电线上损失的功率
