和
，则
。

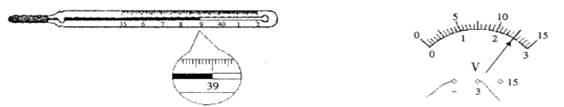

（1）左图中体温计的测量范围是35℃到
℃，所测患者的体温是 ℃。（10分）在测量某一定值电阻Rx阻值的实验中，张楠同学选定了如图所示的器材进行实验．实验过程中，由于李骅同学的疏忽，做完实验后他才发现，把测量的电流值都写在草稿纸上而忘记填人记录表格中。
|
实验次数 |
1 |
2 |
3 |
4 |
5 |
|
压U／V |
0.5 |
1.0 |
1.5 |
2.0 |
2.5 |
|
电流I／A |
|
|
|
|
|
（1）请你帮助李骅同学把记录在草稿纸上的电流值对应填人表格中，并写出你所依据的物理规律是 （2分）
（2）根据测量数据计算该定值电阻的阻值为 Ω（保留一位小数）（2分）
（3）根据实验所需电路，用笔画线代替导线完成下左图中的实物连接。（2分）
（4）滑动变阻器在实验中除能起保护电路的作用外，另一个主要作用是
。（2分）
（5）若电源电压恒定且未知，用电阻箱R（电路符号 ）代替滑动变阻器，同时撤去电流表，请利用余下器材（不要再添加其它任何器材）设计一个测量RX阻值的实验电路图，并在上右图中的方框中画出。2分）
（5分）某品牌电热水壶的铭牌上标着如下表所示的数据。请计算：
（1）该电热水壶的电阻；（1分）
（2）当电热水壶装满水后，从20℃加热到100℃，水吸收的热量；（2分）
（3）在额定电压下，要放出这些热量，电热水壶工作的时间。（不计热量损失）（1分）
（4）如果在用电高峰时间内用电热水壶烧水，电压只有200V左右，这时电热水壶发热时的功率大约是多大? （1分）
|
热水壶容量 |
2.0L |
|
额定电压 |
220V |
|
加热时功率 |
800W |
|
频率 |
50Hz |
