一列简谐横波在x轴上传播，某时刻的波形图如图7－5所示，a、b、c为三个质元，a正向上运动。由此可知(　　)

图7－5

A．该波沿x轴正方向传播

B．c正向上运动

C．该时刻以后，b比c先到达平衡位置

D．该时刻以后，b比c先到达离平衡位置最远处

如图7－6所示是一列向右传播的横波，请标出这列波中a、b、c、d…h等质点这一时刻的速度方向。

图7－6

如图7－7(a)所示中有一条均匀的绳，1、2、3、4…是绳上一系列等间隔的点。现有一列简谐横波沿此绳传播。某时刻，绳上9、10、11、12四点的位置和运动方向如图7－7(b)所示(其他点的运动情况未画出)，其中12的位移为零，向上运动，点9的位移达到最大值。试在图7－7(c)中画出再经过周期时点3、4、5、6的位置和速度方向，其他点不必画。(图7－7(c)的横、纵坐标与图7－7(a)、(b)完全相同)

图7－7

2010年4月14日，青海省玉树县发生里氏7.1级大地震，已知地震中的纵波和横波在地表附近的传播速度为9.1 km/s和3.7 km/s，在某地观测站中，记录了玉树地震的纵波和横波到达该地的时间差为5.4 s。

(1)求这个观测站距玉树的距离。

(2)观测站首先观察到的是上下振动还是左右晃动？

中国四川消息：2008年5月12日14时28分，四川汶川地区发生了8.0级大地震，它是由两块断层受到挤压，造成剧烈上升及平行移位而造成的。已知地震波分为三种：纵波(P波)，速度v_P＝9.9 km/s；横波(S波)，速度v_S＝4.5 km/s；面波(L波)，速度v_L＜v_S，在浅源地震中破坏力最大。

(1)位于震源上方的汶川地区某中学实验室内有水平摆A与竖直摆B，如图7－8(A)所示，地震发生时最先剧烈振动的是哪个摆？

(2)成都市地震观测台记录到的地震曲线假若如图7－8(B)所示，则由图可知a、b、c三处波形各对应于哪种地震波？若在曲线图上测得P波与S波的时间差为12.6 s，则地震台距震源多远？

(3)假若地震P波沿直线传播到成都市时，当地地表某标志物振动方向沿如图7－8(C)中ZT方向，测得某时刻该标志物的水平分位移x＝23.1 mm，竖直分位移y＝0.4 mm，试由此估算震源深度h。

关于波的图象的物理意义，下列说法中正确的是(　　)

A．表示某一时刻某一质点相对平衡位置的位移

B．表示各个时刻某一质点相对平衡位置的位移

C．表示某一时刻各个质点相对平衡位置的位移

D．表示各个时刻各个质点相对平衡位置的位移

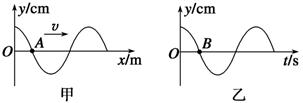

根据图9甲、乙所示，分别判断下列说法正确的是(　　)

图9

A．甲是振动图象，乙是波动图象

B．甲是波动图象，乙是振动图象

C．甲中A质点向下振，乙中B时刻质点向下振

D．甲中A质点向上振，乙中B时刻质点向下振

如图10所示是一列波t时刻的图象，图象上有a、b、c三个质点，下列说法中正确的是(　　)

A．a、b两质点此时刻速度方向相同

B．a、c两质点此时刻加速度方向相同

C．c质点此时速度方向沿y轴负方向

D．a质点此时速度方向沿y轴正方向

一列横波沿绳子向右传播，某时刻绳子形成如图11所示的凹、凸形状．对此时绳上

A、B、C、D、E、F六个质点，下列说法中正确的是(　　)

A．它们的振幅相同

B．质点D和F的速度方向相同

C．质点A和C的速度方向相同

D．从此时算起，质点B比C先回到平衡位置

一列横波在某时刻的波形图象如图12所示，此时质点F的运动方向向下，则下列说法正确的是(　　)

A．波水平向右传播

B．质点H与质点F的运动方向相同

C．质点C比质点B先回到平衡位置

D．此时刻质点C的加速度为零
