黑箱上有三个接线柱A、B、C如图6所示，已知里面装的元件只有两个（可能的元件是电池、电阻或二极管），并且两个接线柱之间最多只接一个元件，现用多用表去进行检测，其检测结果如下：

①用直流电压挡测量，A、B、C三接线柱之间均无电压；

②用欧姆挡测量，A、C之间正、反接电阻值不变；

③用欧姆挡测量，黑表笔接A，红表笔接B，有电阻，黑表笔接B，红表笔接A，电阻值较大；

④用欧姆挡测量，黑表笔接C，红表笔接B，有电阻，阻值比②步测得的大；反接电阻值很大．

画出箱内两个元件的接法．

某同学设计了一路灯控制电路如图7所示，光照射光敏电阻R_G时，其阻值变小．设白天时继电器两端电压为U₁，夜晚为U₂，它们的大小关系是：       ．现要使路灯比平时早一些亮起来，应如何调节R₁？                         ．

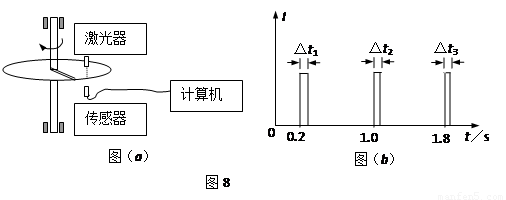

(14分)一水平放置的圆盘绕竖直固定轴转动，在圆盘上沿半径开有一条宽度为2mm的均匀狭缝．将激光器与传感器上下对准，使二者间连线与转轴平行，分别置于圆盘的上下两侧，且可以同步的沿圆盘半径方向匀速移动，激光器连续向下发射激光束．在圆盘转动过程中，当狭缝经过激光器与传感器之间时，传感器接收到一个激光信号，并将其输入计算机，经处理后画出相应的图线．图（a）为该装置示意图，图（b）为所接收的光信号随时间变化的图线，横坐标表示时间，纵坐标表示接收到的激光信号强度，图中．

(1)利用图（b）中的数据求1s时圆盘转动的角速度

(2)说明激光器和传感器沿半径移动的方向

(3)求图（b）中第三个激光信号的宽度△t₃

(14分)加速度计是测定物体加速度的仪器，现代科技中，它已成为导弹、飞机、潜艇制导系统的信息源，如图9所示为应变式加速度计，当系统加速时，加速度计中的敏感元件也处于加速状态，敏感元件由两根相同的弹簧连接并架在光滑支架上，支架与待测系统固定在一起，敏感元件下端滑动臂可在滑动变阻器上无摩擦水平滑动，当系统加速时敏感元件发生位移，并转换成电信号输出．已知敏感元件的质量为m，每根弹簧的劲度系数为k，电源的电动势为ε且内阻不计，滑动变阻器的总阻值为R，且总电阻有效长度为L．静态时，两弹簧恰好为原长，滑动变阻器的滑动触头位于正中间，并且此时加速度计的输出电压为零．

（1）假定待测系统的加速度大小为a，方向向左，求敏感元件发生的位移？

（2）求用输出信号的电压U来表示待测系统加速度a的表达式？

下列对电磁波的发射技术中调制的理解正确的是(　　)

A．使发射的信号振幅随高频振荡信号而改变叫调幅

B．使高频振荡信号振幅随发射的信号的改变叫调幅

C．使发射的信号频率随高频振荡信号而改变叫调频

D．使高频振荡信号的频率随发射的信号而改变叫调频

关于电磁波的发射，下列说法中正确的是(　　)

A．各种频率的电磁振荡都能辐射电磁波，只是辐射的能量所占振荡总能量的比例不同罢了，振荡周期越大，越容易辐射电磁波

B．为了有效向外辐射电磁波，振荡电路必须采用开放电路，同时提高振荡频率

C．为了有效向外辐射电磁波，振荡电路不必采用开放电路，但要提高振荡频率

D．提高振荡频率和电路开放是发射电磁波的必要手段，振荡电路开放的同时，其振荡频率也随之提高

收音机中的调谐电路线圈的自感系数为L，要想接收波长为λ的电台信号，应把调谐电路中电容器的电容调至(c为光速)(　　)

A．λ/2πLc         B．1/2π

C．λ²/2πLc²        D．λ²/4π²Lc²

为了有效地把磁场的能量以电磁波形式发射到尽可能大的空间。如果用敞露空间的电路后，还需要加上行之有效的办法是(　　)

A．增大电容器极板间的距离

B．减小电容器极板的正对面积

C．减小线圈的匝数

D．采用低频振荡电流

电视机的室外天线能把电信号接收下来，是因为(　　)

A．天线处于变化的电磁场中，天线中产生感应电流，相当于电源，通过馈线输送给LC电路

B．天线只处于变化的电场中，天线中产生感应电流，相当于电源，通过馈线输送给LC电路

C．天线只是有选择地接收某电台信号，而其他电视台信号则不接收

D．天线将电磁波传输到电视机内

如果收音机调谐电路中是采用改变电容的方式来改变回路固有频率的。当接收的电磁波的最长波长是最短波长的3倍时，则电容器的最大电容量与最小电容量之比为(　　)

A．3∶1         B．9∶1

C．1∶3         D．1∶9
