如图所示，一带电为-q的小球，质量为m，以初速度v₀竖直向上射入水平方向的匀强磁场中，磁感应强度为B。当小球在竖直方向运动h高度时，球在b点上所受的磁场力多大？

如图所示，虚线框内空间中同时存在着匀强电场和匀强磁场，匀强电场的电场线方向竖直向上，电场强度E=6×10⁴V/m，匀强磁场的磁感线未在图中画出，一带正电的粒子按图示方向垂直进入虚线框空间中，速度v=2×10⁵m/s。如要求带电粒子在虚线框空间做匀速运动，磁场中磁感受线的方向如何？磁感应强度大小如何？（带电粒子所受重力忽略不计）

两个电子以大小不同的初速度沿垂直于磁场的方向射入同一匀强磁场中，设r₁、r₂为这两个电子的运动轨道半径，T₁、T₂是它们的运动周期，则(　　)　　　

A．r₁＝r₂，T₁≠T₂　　B．r₁≠r₂，T₁≠T₂     C．r₁＝r₂，T₁＝T₂  D．r₁≠r₂，T₁＝T₂

一个带电粒子以初速度v₀垂直于电场方向向右射入匀强电场区域，穿出电场后接着又进入匀强磁场区域．设电场和磁场区域有明确的分界线，且分界线与电场强度方向平行，如图中的虚线所示．在图所示的几种情况中，可能出现的是(　　)]

一重力不计的带电粒子以初速度v₀(v₀<)先后穿过宽度相同且紧邻在一起的有明显边界的匀强电场E和匀强磁场B，如图甲所示．电场和磁场对粒子总共做功W₁，若把电场和磁场正交叠加，如图乙所示，粒子仍以v₀的初速度穿过叠加场区，电场和磁场对粒子总共做功W₂，比较W₁、W₂的大小

A．一定是W₁＝W₂       B．一定是W₁>W₂

C．一定是W₁<W₂        D．可能是W₁>W₂，也可能是W₁<W₂

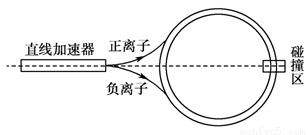

环形对撞机是研究高能离子的重要装置，如图正、负离子由静止经过电压为U的直线加速器加速后，沿圆环切线方向注入对撞机的真空环状空腔内，空腔内存在着与圆环平面垂直的匀强磁场，磁感应强度大小为B.(两种带电粒子将被局限在环状空腔内，沿相反方向做半径相等的匀强圆周运动，从而在碰撞区迎面相撞．)为维持带电粒子在环状空腔中的匀速圆周运动，下列说法正确的是                            (　　)

A．对于给定的加速电压，带电粒子的比荷越大，磁感应强度B越大

B．对于给定的加速电压，带电粒子的比荷越大，磁感应强度B越小

C．对于给定的带电粒子，加速电压U越大，粒子运动的周期越小

D．对于给定的带电粒子，不管加速电压U多大，粒子运动的周期都不变

一个带电粒子，沿垂直于磁场的方向射入一匀强磁场．粒子的一段径迹如下图所示．径迹上的每一小段都可近似看成圆弧．由于带电粒子使沿途的空气电离，粒子的能量逐渐减小(带电量不变)．从图中情况可以确定                                  (　　)

A．粒子从a到b，带正电     B．粒子从a到b，带负电

C．粒子从b到a，带正电     D．粒子从b到a，带负电

一同学家中电视机画面的幅度偏小，维修店的技术人员检查后认为是显像管或偏转线圈出了故障(显像管及偏转线圈L如下图所示)．那么引起故障的原因可能是(　　)

A．电子枪发射能力减弱，电子数减小

B．加速电场的电压过高，电子速率偏大

C．偏转线圈匝间短路，线圈匝数减少

D．偏转线圈的电流过小，偏转磁场减弱

质谱仪的两大重要组成部分是加速电场和偏转磁场，如图为质谱仪的原理图．设想有一个静止的质量为m、带电量为q的带电粒子 (不计重力)，经电压为U的加速电场加速后垂直进入磁感应强度为B的偏转磁场中，带电粒子打至底片上的P点，设OP＝x，则在图中能正确反映x与U之间的函数关系的是         (　　)
