（8分）某同学测量阻值约为25kΩ的电阻R_x，现备有下列器材：

A．电流表（量程100 μA，内阻约为2 kΩ）；

B．电流表（量程500 μA，内阻约为300 Ω）；

C．电压表（量程15 V，内阻约为100 kΩ）；

D．电压表（量程50 V，内阻约为500 kΩ）；

E．直流电源（20 V，允许最大电流1 A）；

F．滑动变阻器（最大阻值1 kΩ，额定功率1 W）；

G．开关和导线若干。

电流表应选    ，电压表应选   。（填字母代号）

该同学正确选择仪器后连接了以下电路，为保证实验顺利进行，并使测量误差尽量减小，

实验前请你检查该电路，指出电路在接线上存在的问题：

①                                ；

②                                。

关于磁场，下列说法中不正确的是      (　　)

A．最早发现电流磁效应的科学家是法拉第

B．磁场的最基本性质是对放在磁场中的磁体或电流有磁场力的作用

C．电流和电流之间的相互作用也是通过磁场发生的

D．磁场的方向和小磁针北极所指的方向相同

磁感应强度的公式是，由此可知（   ）

A．通电导线在某处所受的磁场力为零，那么该处的磁感应强度必定为零

B．某处磁感应强度的大小与放入该处的通电导线所受的力F成正比，与IL成反比

C．磁感应强度的大小跟放在磁场中的通电导线受力大小无关

D．只要满足L很短，I很小的条件，对任何磁场都适用

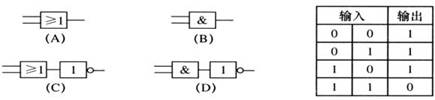

右表是某逻辑电路的真值表，该电路是( )

长度和横截面积均相同的两根电阻丝的伏安特性曲线如下图所示，则（    ）

A．两电阻丝的电阻值之比 R₁∶R₂=1：

B．两电阻丝的电阻值之比 R₁∶R₂=1：3

C．电阻率之比ρ₁∶ρ₂=1：

D．电阻率之比ρ₁∶ρ₂=1：3

如右图所示的电路，A、B、C为三个相同的灯泡，其电阻大于电源内阻，当变阻器的滑动触头P向上移动时  (   )

A．A灯变亮，B灯和C灯都变暗

B．A灯变亮，B灯变暗，C灯变亮

C．电源的总电功率增大

D．电源的效率降低

磁电式电流表(表头)基本的组成部分是磁铁和放在磁铁两极之间的线圈，由于线圈的导线很细，允许通过的电流很弱，所以使用时还要扩大量程．已知某表头G，内阻R_g=30Ω，满偏电流I_g=5mA，用两只完全相同的这种电流表分别改装成一只大量程电流表和一只大量程电压表，下列表述合理的是(　　)

A．要将它改装为量程为0～3 A的电流表，串联一个小阻值电阻

B．要将它改装为量程为0～3 A的电流表，并联一个大阻值电阻

C．要将它改装为量程为0～3 V的电压表，串联一个大阻值电阻

D．改装后的电流表和电压表按图中方式连接，电流表指针的偏转角大于电压表指针的偏转角

电源的效率定义为外电路电阻消耗的功率与电源的总功率之比。在测电源电动势和内电阻的实验中得到的实验图线如图所示，图中U为路端电压，I为干路电流，a、b为图线上的两点，相应状态下电源的效率分别为、.由图可知、的值分别为(      )

A．、              B．、

C．、              D．、

如图所示，M、N是平行板电容器的两个极板，R₀为定值电阻，R₁、R₂为可调电阻，用绝缘细线将质量m、带正电的小球悬于电容器内部。闭合电键S，小球静止时受到悬线的拉力为F。调节R₁、R₂，关于F的大小判断正确的是  (     )

A．保持R₁不变，缓慢增大R₂时，F将变大

B．保持R₁不变，缓慢增大R₂时，F将变小

C．保持R₂不变，缓慢增大R₁时，F将变大

D．保持R₂不变，缓慢增大R₁时，F将变小

图中虚线为匀强电场中与场强方向垂直的等间距平行直线。两粒子M、N质量相等，所带电荷的绝对值也相等。现将M、N从虚线上的O点以相同速率射出，两粒子在电场中运动的轨迹分别如图中两条实线所示。点a、b、c为实线与虚线的交点，已知O点电势高于c 点。若不计重力，则   （    ）

A．M带负电荷，N带正电荷

B．N在a点的速度与M在c点的速度大小相等

C．N在从O点运动至a点的过程中克服电场力做功

D．M在从O点运动至b点的过程中，电场力对它做的总功等于零
