（16分）如右图所示的电路中，电源电动势E＝6.0V，内阻r＝0.6Ω，电阻R₂＝0.5Ω，当开关S断开时；电流表的示数为1.5A，电压表的示数为3.0V，试求：

（1）电阻R₁和R₃的阻值；

（2）当S闭合后，电压表的示数、以及R₂上消耗的电功率。

（16分）在竖直平面内有一圆形绝缘轨道，半径为R＝0.4m，匀强磁场垂直于轨道平面向里，一质量为m＝1×10^－3kg、带电量为q＝＋3×10^－2C的小球，可在内壁滑动，如图甲所示，开始时，在最低点处给小球一个初速度v₀，使小球在竖直平面内逆时针做圆周运动，如图乙(a)是小球在竖直平面内做圆周运动的速率v随时间变化的情况，图乙(b)是小球所受轨道的弹力F随时间变化的情况，结合图象所给数据，(取g＝10m/s²) 求：

（1）磁感应强度的大小；

（2）初速度v₀的大小。

（18分）如右图所示，匀强电场E＝4V/m，方向水平向左，匀强磁场 B＝2T，方向垂直纸面向里。m＝1g带正电的小物块A，从M点沿绝缘粗糙的竖直壁无初速下滑，它滑行0.8m到N点时就离开壁做曲线运动，在P点A瞬时受力平衡，此时其速度与水平方向成45°角。设P与M的高度差为1.6m。(g取10m/s²) 求：

（1）A沿壁下滑时摩擦力做的功；

（2）P与M的水平距离。

下列关于静电场的说法不正确的是（   ）

A、电场线越密处电场强度越大，电场线越疏处电场强度越小

B、电场强度大的地方电势可能低，电场强度与电势无必然联系

C、将正点电荷从场强为零的一点移动到场强为零的另一点，电场力做功为零

D、在正电荷产生的静电场中，场强方向指向电势降低最快的方向

控制变量法，在物理实验中应用比较广泛，如图所示为研究影响平行板电容器电容 的因素的装置图，设两极板正对面积为S，极板间的距离为，静电计指针偏角为，实验中，极板所带电荷量Q不变，若（   ）

A、保持S不变，增大d，则变小

B、保持S不变，减小d，则变小

C、保持不变，减小S，则变大

D、保持不变，减小S，则不变

如图所示为三个点电荷电场的电场线分布图，图中a、b两点处的场强大小分别为E_a、E_b，电势分别为，则下列说法正确的是（   ）

A、Ea＞Eb＞

B、Ea＞Eb＜

C、Ea＜Eb＜

D、Ea＜Eb＞

如右图所示，带电体Q靠近一个接地空腔导体，空腔里面无电荷，在静电平衡后，下列物理量中等于零的是（   ）

A、导体腔内任意点的场强

B、导体壳内任意点的场强

C、导体外表面的电量

D、导体空腔内表面的电量

如图所示，在粗糙的斜面上固定一点电荷Q，在M点无初速度释放带有恒定电荷的小物块，小物块在Q的电场中沿斜面运动到N点停下。则从M到N的过程中，

下列说法正确的是（   ）

A、小物块所受的电场力减小

B、小物块的电势能可能减小

C、M点的电势一定低于N点的电势

D、小物块电势能变化量的大小一定小于克服摩擦力做的功

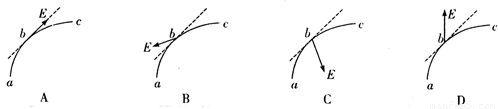

一带负电荷的质点，在电场力作用下沿曲线abc从a运动到c，已知质点的速率是递减的，关于b点电场强度E的方向，下列图示中可能正确的是（虚线是曲线在b点的切线）（   ）

带电荷量为—q的点电荷与均匀带电大薄板相距2d，点电荷到带电薄板的垂线通过板的几何中心，如图中a点处的电场强度为零，根据对称性，带电薄板在图中b点处产生的电场强度的大小和方向分别为（   ）

A、，水平向左        B、，水平向左

C、，水平向右              D、，水平向左
