某同学通过查找资料自己动手制作了一个水果电池（电动势约为4.5V，内阻约为1.5Ω），现要测量这个电池的电动势和内阻，他从实验室借到一个开关、一个滑动变阻器 (最大阻值为12Ω，),一只电压表（量程为3V,内阻约为15kΩ），一只电流表（量程为 0.6A,内阻约为2Ω），一个定值电阻＝5 Ω和若干导线。

（1）该同学利用上述器材设计了如图甲所示的实验电路，开关闭合前滑动变阻器接入电路的阻值应调到_________(填最大、最小)。

（2）断开开关S，调节滑动变阻器的阻值，再闭合开关S，读取并记录电压表的示数及电流表的示数．改变滑动变阻器滑片的位置，多次重复上述操作，可得到多组电压值及电流值，并以为纵坐标，以为横坐标，画出的关系图线(该图线为一直线)，如图乙所示．由图线可求得电池组的电动势＝____V，内阻＝______Ω.(保留两位有效数字)

（3）利用该实验电路测出的电动势和内阻与真实值和相比，理论上____，______ (填“＞”“＜”或“＝”)．引起该实验系统误差的主要原因是___________.

如图所示，电源电动势=10V，=3Ω，=6Ω，=30μF，闭合开关，电路稳定后, 路端电压=9V，

求：（1）电路稳定后通过的电流；（2）电源的内阻；

（3）若开关断开，求这以后通过的总电量。

如图所示是利用电动机提升重物的示意图，其中D是直流电动机．p是一个质量为m的重物，它用细绳拴在电动机的轴上．闭合开关ｓ，重物p以速度v匀速上升，这时电流表和电压表的示数分别是Ｉ＝5.0Ａ和Ｕ＝110Ｖ，重物p上升的速度v＝0.70ｍ／ｓ．已知该装置机械部分的机械效率为70%，重物的质量ｍ＝45kg（ｇ取10m／s²）．求(1)电动机消耗的电功率P_电；(2)绳对重物做功的机械功率Ｐ_机；(3)电动机线圈的电阻R．

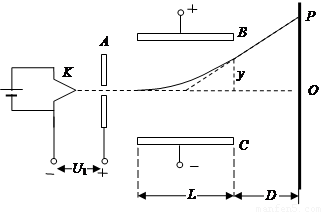

如图所示的示波管，电子由阴极K发射后，初速度可以忽略，经加速后水平飞入偏转电场，最后打在荧光屏上，已知加速电压为U₁，偏转电压为U₂，两偏转极板间距为d，板长为L，从偏转极板到荧光屏的距离为D，不计重力，

求：（1）电子飞出偏转电场时的偏转距离y；

（2）电子打在荧光屏上的偏距OP．

如图所示在竖直平面内建立直角坐标系XOY，OY表示竖直向上的方向。已知该平面内存在沿OX轴负方向的区域足够大的匀强电场，现有一个带电量为2.5×10^{- 7 C}、质量为10^{-
5 Kg}的小球从坐标原点O沿Y轴正方向以某一初速度竖直向上抛出，它到达的最高点位置为图中的Q点，其坐标为（1.6，3.2），不计空气阻力，g取10m/s²。
