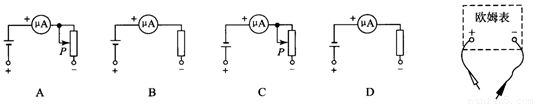

如右图所示是一个欧姆表的外部构造示意图，其正、负插孔内分别插有红、黑表笔，则虚线内的电路图应是下图中的  (      )

一带负电荷的质点，在电场力作用下沿曲线abc从a运动到c，已知质点的速率是递减的。关于b点电场强度E的方向，下列图示中可能正确的是（虚线是曲线在b点的切线）  (      )

平行板电容器充电后与电源断开，能使两板间电势差增大的方法是  (      )

A.在两板间插入玻璃板

B.使两板靠近些

C.保持两板的间距不变，使两板错开些

D. 使两板分开些

如右图所示，将不带电的导体BC放在带正电的金属球A附近，当导体BC达到静电平衡后，则下列说法正确的有  (      )

A. 用导线连接BC两端，导线中有瞬时电流通过

B. 用手摸一下导体B端可使导体带正电

C. 导体C端电势等于B端电势

D. B和C端感应电荷在导体内部产生的场强大小沿BC方向逐渐减小

关于电动势下列说法正确的是  (      )

A．电源电动势等于电源正负极之间的电势差

B．用电压表直接测量电源两极得到的电压数值，实际上总略小于电源电动势的准确值

C．电源电动势总等于内、外电路上的电压之和，所以它的数值与外电路的组成有关

D．电源电动势总等于电路中通过1C的正电荷时，电源提供的能量

如图所示,M、N间电压恒定,当开关S合在a点时,电压表示数为10 V,电流表示数为0.2 A;当开关S合在b点时,电压表示数为12 V,电流表示数为0.15 A.可以推断  (      )

A.R_x较准确的测量值是50Ω

B.R_x较准确的测量值是80 Ω

C.R_x的真实值是70 Ω

D.电流表的内阻是20 Ω

如图所示，闭合开关S，调节滑动变阻器滑片P的位置，使A、B、C三灯亮度相同.若继续将P向下移动，则三灯亮度变化情况为  (      )

A.A灯变亮       B.B灯变亮  C.A灯最亮     D.C灯最亮

如图所示电路，将两个相同的电流表分别改装成A₁（0~3 A）和A₂（0~0.6 A）的电流表，把两个电流表并联接入电路中测量电流.则下列说法中正确的是  (      )

A.A₁的指针半偏时，A₂的指针也半偏

B.A₁的指针还没有满偏，A₂的指针已经满偏

C.A₁的读数为1 A时，A₂的读数为0.6 A

D.A₁的读数为1 A时，干路中的电流I为1.2 A

两位同学在实验室利用图（a）所示的电路测定定值电阻R₀、电源的电动势E和内电阻r。调节滑动变阻器的滑动触头P向某一方向移动时，一个同学记录了电流表A和电压表V₁的测量数据，另一同学记录的是电流表A和电压表V₂的测量数据．并根据数据描绘了如图（b）所示的两条U—I直线．回答下列问题：

（1）根据甲乙两同学描绘的直线，可知 (      )

A．甲同学根据电压表V₁和电流表A的数据

B．甲同学根据电压表V₂和电流表A的数据

C．乙同学根据电压表V₁和电流表A的数据

D．乙同学根据电压表V₂和电流表A的数据

（2）根据图（b），求出电源电动势E=________V，电源内电阻r =______Ω，定值电阻R₀=________Ω．

某同学测绘标有“12 V、5 W”的小灯泡的电功率随电压变化的图象，为了使测量尽可能准确，要使小灯泡的两端电压从0～12V连续变化。除了导线和电键外，可供选择的仪器还有：

A.电流表：量程0～0.6 A，内阻约1欧姆

B.电流表：量程0～3 A，内阻约0.2欧姆

C.电压表：量程0～3 V，内阻约2 kΩ

D.电压表：量程0～15V，内阻约为4.5 kΩ

E.滑线变阻器：阻值范围0～20Ω，额定电流2A

F.滑线变阻器：阻值范围0～2 kΩ。额定电流0.5A

G.电池组：电动势12V，内阻不计；

(1)选用器材代号为_______________；

(2)在方框中画出实验电路图；

(3)某位同学测得小电珠的伏安特性曲线如图所示，某次测量时，电流表读数为0.40 A，此时小灯泡的实际功率为________W.
