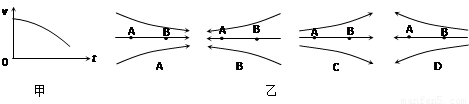

A、B是一条电场线上的两个点，一带负电的微粒仅在电场力作用下以一定初速度从A点沿电场线运动到B点，其速度-时间图象如图甲所示.则这一电场可能是图乙中的（    ）

将一个正电荷从无穷远移入电场中的点，电势能增加J；若将另一个等量的负电荷从无穷远移入电场中的点，电场力做功为J，则正确的结果是（   ）

A．      B．

C．      D．

示波器是电子技术实验测量中常用的仪器，若示波器中显象管的电子枪在2s内发射6×10¹³个电子，则示波管中电流强度大小为（      ）

A．4.8×10^-6A        B．3×10^-3A

C．9.6×10^-6A        D．3×10^-6A

有甲、乙两盏电灯，甲灯上标有“36V 60W”，乙灯上标有“220V 60W”，当它们分别在其额定电压下工作发光时，其亮度是（     ）

A．乙灯比甲灯更亮            B．甲灯比乙灯更亮

C．两盏灯一样亮              D．无法判定哪盏灯更亮

用电流表（内阻约4Ω）和电压表（内阻约3kΩ）测量电阻R的阻值。分别将图甲和图乙两种测量电路连到电路中，进行多次测量。按照图甲所示电路某次的测量情况：电流表的示数是4.60mA，电压表的示数是2.50V；按照图乙所示电路某次的测量情况：电流表的示数是5.00mA，电压表的示数是2.30V。比较这两次测量结果，正确的说法是（   ）

A．电阻的真实值更接近460Ω，且大于460Ω

B．电阻的真实值更接近460Ω，且小于460Ω

C．电阻的真实值更接近543Ω，且大于543Ω

D．电阻的真实值更接近543Ω，且小于543Ω

在如图所示的电路中，电源的内电阻 r =1 ，外电路电阻 R =9，闭合开关后，电流表的示数 I = 0.3A ，电流表的内阻不计．电源的电动势 E 等于（     ）

A．1 V  B．2 V  C．3V   D．5 V

在如图所示的电路中，E为电源电动势，r为电源内阻，R₁和 R₃均为定值电阻，R₂为滑动变阻器。当R₂的滑动触点在a端时合上开关S，此时三个电表A₁ 、A₂和V的示数分别为I₁、I₂和U．现将R₂的滑动触点向b端移动，则三个电表示数的变化情况是（      ）

A.I₁增大，I₂不变，U增大

B.I₁减小，I₂不变，U减小

C.I₁增大，I₂减小，U增大

D.I₁减小，I₂增大，U减小

关于电动势下列说法正确的是 （    ）

A．电源电动势等于电源正负极之间的电势差

B．用电压表直接测量电源两极得到的电压数值，实际上总略小于电源电动势的准确值

C．电源电动势总等于内、外电路上的电压之和，所以它的数值与外电路的组成有关

D．电源电动势总等于电路中通过1C的正电荷时，静电力做的功

以下叙述正确的是（      ）

A.由E=F/q可知，电场强度E与电荷所受电场力F成正比，与电量q成反比

B.由U=W/q可知，电场中两点间的电势差U与电场力做功W成正比，与电量q成反比

C.由C=Q/U可知，电容C与电容器的带电量Q成正比，与两极板间电势差U成反比

D.由I=U/R可知，通过某导体的电流与导体两端的电压U成正比，与导体电阻R成反比

电阻A，B的伏安曲线如图所示，下面说法正确的是（     ）

A．两电阻串联后的伏安曲线在区域 1内，两电阻并联后的伏安曲线在区域 3 内

B．两电阻串联后的伏安曲线在区域 3内，两电阻并联后的伏安曲线在区域 1内

C．A，B电阻阻值之比为 1 : 3

D．A，B电阻阻值之比为3 : 1
