如图所示，有A、B、C、D四个离子，它们带等量的同种电荷，质量关系m_A=m_B<m_C=m_D，以不等的速度v_A<v_B=v_C<v_D进入速度选择器后，只有两种离子从速度选择器中射出，进入B₂磁场，由此可以判断

A．离子应带负电

B．进入B₂磁场的离子是C、D离子

C．到达b位置的是C离子

D．到达a位置的是C离子

一个示波管，放在一通电直导线的上方，现发现示波管中的电子束向下偏转，如图所示，则此通电直导线的放置位置和电流方向为

A．直导线如图所示位置放置，电流从B流向A

B．直导线垂直于纸面放置，电流流向纸内

C．直导线如图所示位置放置，电流从A流向B

D．直导线垂直于纸面放置，电流流向纸外

1930年劳伦斯制成了世界上第一台回旋加速器，其原理如图所示，这台加速器由两个铜质D形盒D₁、D₂构成，其间留有空隙，下列说法正确的是

A．离子由加速器的边缘进入加速器

B．离子从磁场中获得能量

C．离子从电场中获得能量

D．增大电场间的电压，带电粒子的最大动能也增大

如图所示的电路中，电源的电动势E和内阻r恒定不变，变阻器R₁的滑片P处在如图位置时，电灯L正常发光。现将滑片P向右移动，则在该过程中

A．电压表的示数变大

B．电流表的示数变大

C．电灯L变亮

D．定值电阻R₂消耗的功率变小

如图所示，在倾角为θ的光滑斜面上，垂直纸面水平放置一根长为L、质量为m的通电直导线，电流方向垂直纸面向里.欲使导线静止于斜面上，则外加磁场的磁感应强度的大小和方向可以是

A． B=mgsinθ／IL，方向垂直斜面向下

B．B=mgtanθ／IL，方向竖直向下

C．B=mg／IL，方向水平向左

D．B=mgcosθ／IL，方向水平向左

一台电动机的线圈电阻为r，接在电压为U的电源上正常工作时，通过电动机的电流为I，则电动机转子的输出功率为

A．I²r      B．     C．UI     D．UI－I²r

如图所示，虚线a、b和c 是某静电场中的三个等势面，它们的电势分别为_a、_b和_c，，一带电粒子（不计重力）射入电场中，其运动轨迹如实线KLMN所示，由图可知

A．粒子从K到L的过程中，静电力做负功

B．粒子从L到M的过程中，静电力先做正功后做负功

C．粒子从K到L的过程中，电势能增加

D．粒子从L到M的过程中，动能先增加后减小

如图所示，实线是一簇未标明方向的匀强电场的电场线，虚线是一带电油滴从a点到b点的运动轨迹，则根据此图可知

①      带电油滴所带电性

②      带电油滴在a、b两点受电场力的方向

③      带电油滴在a、b两点的速度何处较大

④      带电油滴在a、b两点的电势能何处较大

⑤      a、b两点哪点的电势较高

以上判断正确的是

A．①②⑤        B.②③④           C.③④⑤          D.①③⑤

如图所示，边界MN上方存在区域足够大、方向垂直纸面向里的匀强磁场。有两个质量和电荷量均相同的正、负离子，从O点以相同的速率射入磁场中，射入方向与边界成θ=60⁰角。若不计重力。则

A．正离子、负离子在磁场中运动时间相等

B．正离子在磁场中运动时间是负离子的2倍

C．正离子在磁场中运动时间是负离子的3倍

D．正负离子在磁场中运动轨道半径相等

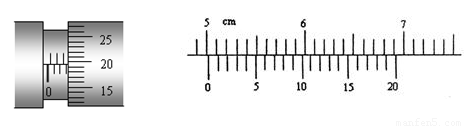

读出下列仪器仪表的示数

（1）螺旋测微器的示数为___     ___mm

（2）游标卡尺的示数为           mm

（3）当电压表的量程为3V时其示数为___      __A； 量程为15V时其示数为___      __A
