如图所示，小物块位于半径为R的半球顶端，若小球的初速为v₀时，物块对球顶恰无压力，则以下说法正确的是（      ）

A．物块立即离开球面做平抛运动，不再沿圆弧下滑

B．v₀=

C．物块落地点离球顶水平位移

如图所示，水平放置的平行金属板a和b，分别与电源的正负极相连，a、b板的中央各有一小孔。一带负电的液滴从小孔的正下方p点以一定的初速度竖直向上运动，先后穿过两个小孔到达a板时速度为，现使a板不动，保持开关K打开或闭合，b板向上或向下移动一小段距离，相同液滴仍从p点以相同的初速度竖直向上运动，先后穿过两个小孔到达a板时速度。则下列判断正确的是(        )

A.若开关K保持闭合，向下移动b板，则

B.若开关K保持闭合，向下移动b板，则

C.若开关K闭合一段时间后再打开，向下移动b板，则

D.若开关K闭合一段时间后再打开，向下移动b板，则

如图所示，质量为的滑块以一定初速度滑上倾角为的固定斜面，同时施加一沿斜面向上的恒力；已知滑块与斜面间的动摩擦因数，取出发点为参考点，能正确描述滑块运动到最高点过程中产生的热量，滑块动能、势能、机械能随时间、位移关系的是（      ）

                        A             B             C             D

如图所示的电路中，电源电动势为E，内电阻为r，平行板电容器C的两金属板水平放置，R₁和R₂为定值电阻，P为滑动变阻器R的滑动触头，G为灵敏电流计，A为理想电流表。开关S闭合后，C的两板间恰好有一质量为m、电荷量为q的油滴处于静止状态，则以下说法正确的是（       ）

A．在P向上移动的过程中，A表的示数变大，油滴仍然静止，G中有方向由a至b的电流

B．在P向上移动的过程中，A表的示数变小，油滴向上加速运动，G中有由b至a的电流

C．在P向下移动的过程中，A表的示数变大，油滴向下加速运动，G中有由a至b的电流

D．在P向下移动的过程中，A表的示数变小，油滴向上加速运动，G中有由b至a的电流

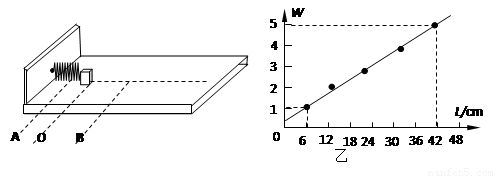

在“探究功与物体速度变化关系”的实验中，某实验研究小组的实验装置如图甲所示，弹簧与木块接触但并没有拴连。木块从A点静止释放后，在1根弹簧作用下弹出，沿足够长的木板运动到B₁点停下，O点为弹簧原长时所处的位置，测得OB₁的距离为L₁，并记录此过程中弹簧对木块做的功为W。用完全相同的弹簧2根、3根……并列在一起进行第2次、第3次……实验，每次实验木块均从A点释放，木块分别运动到B₂、B₃……停下，测得OB₂、OB₃……的距离分别为L₂、L₃……作出弹簧对木块做功W与木块停下的位置距O点的距离L的图象如图乙所示。

（1）根据图线分析，弹簧对木块做功W与木块在O点的速度v₀之间的关系为

（2）W—L图线不通过原点的原因是                     。

某实验小组要描绘一个标有“3.6V，1.2W”的小灯泡的伏安特性曲线，所供选择的器材除了导线和开关外，还有以下一些器材可供选择： 电压表V（量程5V，内阻约为5kΩ）直流电源E（电动势4.5V，内阻不计）电流表A₁（量程350mA，内阻约为1Ω）电流表A₂（量程150mA，内阻约为2Ω）滑动变阻器R₁（阻值0 ~ 200Ω）滑动变阻器R₂（阻值0 ~ 10Ω）

⑴实验中为较准确测量，电流表应选       ，滑动变阻器应选      （填写器材代号）；

（2）在虚线框内画出实验电路图。

（3）由正确实验操作得到的数据描绘出小灯泡的伏安特性曲线如图乙所示，将两个这样的灯泡并联后再与10Ω的定值电阻串联，接在内阻不计电动势为8V的电源上，此时通过定值电阻的电流为　  A，每盏灯泡的电阻值为   Ω,每盏灯泡的功率为      W

（保留两位有效数字）

（8分）如图为某工厂生产流水线上水平传输装置的俯视图，它由传送带和转盘组成。物品从A处无初速放到传送带上，运动到B处后进入匀速转动的水平转盘，设物品进入转盘时速度大小不发生变化，此后随转盘一起运动(无相对滑动)到C处被取走装箱。已知A、B两处的距离L=10m，传送带的传输速度V=2m/s，物品在转盘上与轴O的距离R=4m，物品与传送带间的动摩擦因数μ=0.25。取g=10m/s²。

（1）物品从A处运动到B处的时间t；

（2）质量为2Kg的物品随转盘一起运动的静摩擦力为多大？

如图所示，长木板固定在水平实验台上，在水平实验台右端地面上竖直放有一粗糙的被截去八分之三(即圆心角为135°)的圆轨道，轨道半径为R；放置在长木板A处的小球(视为质点)在水平恒力F的作用下向右运动，运动到长木板边缘B处撤去水平恒力F，小球水平抛出后恰好落在圆轨道C处，速度方向沿C处的切线方向，且刚好能到达圆轨道的最高点D处．已知小球的质量为m，小球与水平长木板间的动摩擦因数为μ，长木板AB长为L， B、C两点间的竖直高度为h，求：

(1)B、C两点间的水平距离x

(2)水平恒力F的大小

(3)小球在圆轨道上运动时克服摩擦力做的功

如图（a）所示, 水平放置的平行金属板AB间的距离，板长,在金属板的左端竖直放置一带有小孔的挡板,小孔恰好位于AB板的正中间.距金属板右端处竖直放置一足够大的荧光屏．现在AB板间加如图（b）所示的方波形电压，已知 ．在挡板的左侧，有大量带正电的相同粒子以平行于金属板方向的速度持续射向挡板，粒子的质量，电荷量，速度大小均为．带电粒子的重力不计．求：

（1）在t=0时刻进入的粒子射出电场时竖直方向的速度

（2）荧光屏上出现的光带长度

（3）若撤去挡板，同时将粒子的速度均变为，则荧光屏上出现的光带又为多长?

了解物理规律的发现过程，学会像科学家那样观察与思考往往比掌握知识更重要，下列说法不符合物理学史实的是：（  ）

A．法拉第最早提出电场的概念，并提出用电场线表示电场

B．牛顿通过“理想斜面实验”，推翻了亚里斯多德的“力是维持物体运动的原因”。

C．库仑总结出了真空中静止点电荷之间相互作用的规律，

D．美国物理学家密立根最早用油滴实验精确地测出了元电荷e的电荷量
