用图所示装置做“研究有固定转动轴物体的平衡条件”的实验，力矩盘上各同心圆的间距相等，在用细线悬挂钩码前，下列措施中哪些是必要的（）

A．判断力矩盘是否处在竖直平面

B．判断横杆MN是否严格保持水平

C．判断力矩盘与转轴间的摩擦是否足够小

D．判断力矩盘的重心是否位于盘中心

为了测量所采集的某种植物种子的密度，一位同学进行了如下实验：

（1）取适量的种子，用天平测出其质量，然后将这些种子装入注射器内；

（2）将注射器和压强传感器相连，然后缓慢推动活塞至某一位置，记录活塞所在位置的刻度V，压强传感器自动记录此时气体的压强p；

（3）重复上述步骤，分别记录活塞在其它位置的刻度V和记录相应的气体的压强p；

（4）根据记录的数据，作出l／p－V图线，并推算出种子的密度。

（1）根据图线，可求得种子的总体积约为_________ （即）。

（2）如果测得这些种子的质量为7.86×10^-3 kg，则种子的密度为______kg/m³。

（3）如果在上述实验过程中，操作过程中用手握住注射器，使注射器内气体的温度升高，那么，所测种子的密度值_________（选填“偏大”、“偏小”或“不变”）。

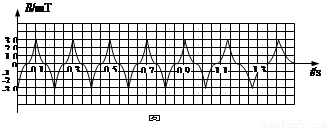

某同学在实验室里熟悉各种仪器的使用。他将一条形磁铁放在转盘上，如图甲所示，磁铁可随转盘转动，另将一磁感应强度传感器固定在转盘旁边，当转盘（及磁铁）转动时，引起磁感应强度测量值周期性地变化，该变化与转盘转动的周期一致。经过操作，该同学在计算机上得到了如图乙所示的图像。

（1）在图像记录的这段时间内，圆盘转动的快慢情况是___________________。

（2）圆盘匀速转动时的周期是_______s。

（3）（多选题）该同学猜测磁感应强度传感器内有一线圈，当测得磁感应强度最大时就是穿过线圈的磁通量最大时。按照这种猜测（）

A．在t =" 0.1s" 时刻，线圈内产生的感应电流的方向发生了变化

B．在t =" 0.15s" 时刻，线圈内产生的感应电流的方向发生了变化

C．在t =" 0.1s" 时刻，线圈内产生的感应电流的大小达到了最大值

D．在t =" 0.15s" 时刻，线圈内产生的感应电流的大小达到了最大值

横截面积分别为S_A=2.0×10^-3m²、S_B=1.0×10^-3m²的汽缸A、B竖直放置，底部用细管连通，用质量分别为m_A=4.0kg、m_B=2.0kg的活塞封闭一定质量的气体，气缸A中有定位卡。当气体温度为27℃时，活塞A恰与定位卡环接触，此时封闭气体的体积为V₀=300mL，外界大气压强为P₀=1.0×10⁵Pa。（g=10m/s²）

（1）当将气体温度缓慢升高到57℃时，封闭气体的体积多大？

（2）保持气体的温度57℃不变，用力缓慢压活塞B，使气体体积恢复到V₀，求此时封闭气体的压强多大？

如图所示，在水平地面上有一个长L=1.5m，高h = 0.8m的长方体木箱，其质量为M=1kg，与地面间的动摩擦因数μ=0.3。在它的上表面的左端放有一质量为m= 4kg的小铁块，铁块与木箱间的摩擦不计。开始它们均静止。现对木箱施加一水平向左的恒力F=27N。（g=10m/s²）求：

（1）经过多长时间铁块从木箱上滑落？

（2）铁块滑落前后木箱的加速度与大小之比。

（3）铁块着地时与木箱右端的水平距离S。

如图所示，竖直放置的两平行带电金属板间的匀强电场中有一根质量为m的均匀绝缘杆，上端可绕轴O在竖直平面内转动，下端固定一个不计重力的点电荷A，带电量＋q。当板间电压为U₁时，杆静止在与竖直方向成＝45°的位置；若平行板以M、N为轴同时顺时针旋转＝15°的角，而仍要杆静止在原位置上，则板间电压应变为U₂。求：U₁/U₂的比值。

某同学是这样分析求解的：

两种情况中，都有力矩平衡的关系。设杆长为L，两板间距为d，当平行板旋转后，电场力就由变为，电场力对轴O的力臂也发生相应的改变，但电场力对轴O的力矩没有改变。只要列出两种情况下的力矩平衡方程，就可求解了。

你觉得他的分析是否正确？如果认为是正确的，请继续解答；如果认为有错误之处，请说明理由并进行解答。

如图甲所示，一边长为L＝2.5m、质量为m＝0.5kg的正方形金属线框，放在光滑绝缘的水平面上，整个装置放在方向竖直向上、磁感应强度为B＝0.8T的有界匀强磁场中，它的一边与磁场的边界MN重合。在水平向左的力F作用下由静止开始向左运动，经过5s线框被拉出磁场。测得金属线框中的电流随时间变化的图像如图乙所示，在金属线框被拉出的过程中：
