如图所示，在点电荷Q产生的电场中，将两个带正电的试探电荷q₁、q₂分别置于A、B两点，实线为等势线。取无穷远处为零电势点，若将q₁、q₂移动到无穷远的过程中外力克服电场力做的功相等，则下列说法正确的是

A．A点电势大于B点电势

B．A、B两点的电场强度相等

C．q₁在A点的电势能小于q₂在B点的电势能

D．q₁的电荷量小于q₂的电荷量

如图所示，理想变压器原线圈输入电压u＝U_m sinωt，副线圈电路中R₀为定值电阻，R是滑动变阻器； V₁和V₂是理想电压表，示数分别是U₁和U₂，A₁和A₂是理想电流表，示数分别是I₁和I₂。下列说法正确的是

A．I₁和I₂表示电流的瞬时值

B．U₁和U₂表示电压的最大值

C．滑片P向下滑动过程中，U₂不变、I₁变小

D．滑片P向下滑动过程中，U₂不变、I₁变大

美国科学家Willard S.Boyle与George E.Smith 因电荷耦合器件(CCD)的重要发明荣获2009年度诺贝尔物理学奖。CCD是将光学量转变成电学量的传感器。下列器件可作为传感器的有

A．发光二极管        B．霍尔元件

C．定值电阻          D．干电池

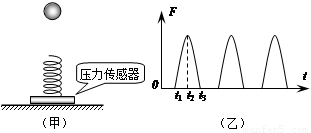

如图（甲）所示，质量不计的弹簧竖直固定在水平面上，t=0时刻，将一小球从弹簧正上方某一高度处由静止释放，小球落到弹簧上压缩弹簧后又被弹起，上升到一定高度后再下落，如此反复。通过安装在弹簧下端的压力传感器，测出弹簧弹力F随时间t变化的图像如图（乙）所示，则

A．时刻小球动能最大

B．时刻小球动能最大

C．～这段时间内，小球的动能先增加后减少

D．～这段时间内，小球增加的动能等于弹簧减少的弹性势能

在xOy平面内有一列沿x轴正方向传播的简谐横波，波速为2m/s。M、N是平衡位置相距2m的两个质点，如图所示。在t=0时，M恰好通过其平衡位置沿y轴正方向运动，N位于其平衡位置上方最大位移处。已知该波的周期大于1s。则

A．该波的周期为s　　

B．在t= s时, 质点N的速度一定为2m/s　

C．从t= 0到t= 1s，质点M向右移动了2m　

D．从t= s到t= s，质点M的动能逐渐增大

如图（甲）所示，为两个有界匀强磁场，磁感应强度大小均为B，方向分别垂直纸面向里和向外，磁场宽度均为L，距磁场区域的左侧L处，有一边长为L的正方形导体线框，总电阻为R，且线框平面与磁场方向垂直，现用外力F使线框以速度v匀速穿过磁场区域，以初始位置为计时起点，规定电流沿逆时针方向时的电动势E为正，磁感线垂直纸面向里时磁通量Φ的方向为正，外力F向右为正。则图（乙）中关于线框中的磁通量Φ、感应电动势E、外力F和电功率P随时间t变化正确的是

在①研究加速度与外力（质量m一定）的关系；②验证机械能守恒定律；③探究弹力大小与弹簧伸长量之间的关系三个实验中；某同学正确做出了三个实验的图像，如下图中A、B、C所示。根据坐标轴代表的物理量判断；A实验的图像斜率表示       ；B实验图像的斜率表示       ，C实验图像的斜率表示       。

某同学在探究规格为“6V，3W”的小灯泡伏安特性曲线实验中：

①在小灯泡接入电路前，使用多用电表直接测量小灯泡的电阻，则应将选择开关旋至_______档进行测量。（填选项前的字母）

A．直流电压10V                  B．直流电流5mA

C．欧姆 ×100                   D．欧姆 ×1

②该同学采用图甲所示的电路进行测量。图中R为滑动变阻器（阻值范围0～20Ω,额定电流1.0A），L为待测小灯泡，V为电压表（量程6V，内阻约20kΩ），A为电流表（量程0.6A，内阻约1Ω）,E为电源（电动势8V，内阻不计），S为开关。

Ⅰ.在实验过程中，开关S闭合前，滑动变阻器的滑片P应置于最________端；（填“左”或“右”）

Ⅱ.在实验过程中，已知各元器件均无故障，但闭合开关S后，无论如何调节滑片P，电压表和电流表的示数总是调不到零，其原因是______点至______点的导线没有连接好；（图甲中的黑色小圆点表示接线点，并用数字标记，空格中请填写图甲中的数字，如“2点至3点”的导线）

Ⅲ.该同学描绘出小灯泡的伏安特性曲线示意图如图乙所示，则小灯泡的电阻值随工作电压的增大而____________。（填“不变”、“增大”或“减小”）

水平地面上停放着甲、乙两辆汽车，现让两车同时从静止开始做加速度方向不变的直线运动。在第1秒内，两汽车的加速度大小不变，乙的加速度大小是甲的两倍；在第2秒内，汽车甲的加速度大小增大为原来的两倍，汽车乙的加速度大小减小为原来的一半。求甲乙两车在这两秒内走过的位移之比。

如图所示，置于圆形水平转台边缘的小物块随转台缓慢加速转动，当转速达到某一数值时，物块恰好滑离转台开始做平抛运动。现测得转台半径R＝1.0 m，离水平地面的高度H＝0.8 m，物块平抛落地过程水平位移的大小s＝0.8 m。设物体所受的最大静摩擦力等于滑动摩擦力，取重力加速度g="10" m/s²。求：

（1）物块做平抛运动的初速度大小v；

（2）物块与转台间的动摩擦因数μ 。
