一个平行板电容器，在充入一定电量后与电源断开，电容器的带电量为Q，两极板间的电压为U，电容为C，两极板间的距离为d，在电容器的电介质、两极板正对面积不变的前提下，下列图像正确的是

一节干电池的电动势为1.5V，这表示

A．电路中每通过1C的电量，该电池能将1.5J的化学能转变成电能

B．该电池接入电路工作时，电池两极间的电压恒为1.5V

C．该电池存储的电能一定比电动势为1. 2V电池存储的电能多

D．将1C电量的电荷由该电池负极移送到正极的过程中，非静电力做了1.5J的功

如图所示，电路中a、b、c为三个相同的灯泡，每个灯泡的电阻大于电源内阻，当变阻器R的滑片P向上移动时，下列判断中正确的是

A．a、b两灯变暗，c灯变亮

B．a、b两灯变亮，c灯变暗

C．电源输出功率增大

D．电源内阻的热功率增大

在如图所示电路中，电源电动势为12V，电源内阻为1.0，电路中的电阻R₀为1.5， 小型直流电动机M的内阻为0.5，电流表内阻不计。闭合开关S后，电动机转动，电流表的示数为2.0A。则以下判断中正确的是

A．电动机两端的电压为1.0V

B．电动机两端的电压为7.0V

C．电动机的热功率为2.0W

D．电动机输出的机械功率为12W

关于磁感应强度的理解，以下说法正确的是

A．由B=F/IL可知，电流为1A、长为1m的通电导线在匀强磁场中受力为1N时，则匀强磁场的磁感应强度大小就是1T

B．磁场中一小段通电导线所受安培力的方向就是该点磁感应强度的方向

C．小磁针在磁场中静止时北极所指的方向就是该点磁感应强度的方向

D．磁场中某点的磁感应强度与该点是否放通电导线无关

1930年劳伦斯制成了世界上第一台回旋加速器，其原理如图所示，它的核心部分是两个D形金属盒，两盒相距很近，分别和交变电源相连接，两盒放在匀强磁场中，磁场方向垂直于盒底面，某一带电粒子在磁场中做圆周运动，通过两盒间的窄缝时反复被加速，当达到最大圆周半径时通过特殊装置被引出。下列说法正确的是

A．带电粒子在回旋加速器中从磁场中获得能量

B．带电粒子在回旋加速器中从电场中获得能量

C．高频交变电源的电压越大，带电粒子从出口被引出时获得的动能越大

D．匀强磁场的磁感应强度越大，带电粒子从出口被引出时获得的动能越大

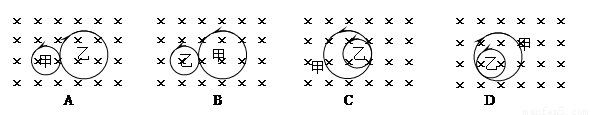

甲是α粒子，乙是质子。让它们在匀强磁场中同一点以大小相等的速度开始做匀速圆周运动，如图所示，箭头方向表示它们的运动方向，磁场方向垂直纸面向里。以下四个图中，能正确表示两粒子运动轨迹的是

如图所示，用粗细均匀的电阻丝折成边长为L的平面等边三角形框架，每个边长L的电阻均为r，三角形框架的两个顶点与一电动势为E、内阻为r的电源相连接，垂直于框架平面有磁感应强度为B的匀强磁场，则三角形框架受到的安培力的合力大小为

A．0                                    B．

C．                              D．

如图所示，电子在电势差为U₁的加速电场中由静止开始运动，然后射入电势差为U₂的两块平行极板间的电场中，入射方向跟极板平行。整个装置处在真空中，电子的重力不计。在满足电子能射出平行板区的条件下，下述四种情况中，一定能使电子的偏转位移h变大的是

A．U₁变大                               B．U₁变小

C．U₂变大                               D．U₂变小

如下图所示，螺旋测微器测量某金属丝的直径，则此金属丝的直径是            mm。下图是用20分度的游标卡尺测物体长度的示意图，则物体长度为                 cm。
