如图所示电路为

A．“与”门电路                          B．“或”门电路

C．“非”门电路                          D．无法判定

直流电路如图所示，在滑动变阻器的滑片P向右移动时，电源的

A．总功率一定减小

B．滑动变阻器的功率一定增大

C．内部损耗功率一定减小

D．输出功率一定先增大后减小

如图所示，把一带正电的小球甲放在光滑绝缘斜面上P点，欲使甲能静止在斜面上，需在MN间放一带电小球乙，图中BP连线与斜面垂直，则乙应

A．带负电，放在A点                      B．带正电，放在B点

C．带负电，放在C点                      D．带正电，放在C点

某部小说中描述一种窃听电话:窃贼将并排在一起的两根电话线分开,在其中一根电话线旁边铺设一条两端分别与耳机连接的导线,这条导线与电话线是绝缘的,如图所示.下列说法正确的是

A．不能窃听到电话,因为电话线中电流太小

B．不能窃听到电话,因为电话线与耳机没有接通

C．可以窃听到电话,因为电话中的电流是恒定电流, 在耳机电路中引起感应电流

D．可以窃听到电话,因为电话中的电流是交变电流,在耳机电路中引起感应电流

如图所示，电流表与螺线管组成闭合电路，以下不能使电流表指针偏转的是（   ）

A．将磁铁插入螺线管的过程中

B．磁铁放在螺线管中不动时

C．将磁铁从螺线管中向上拉出的过程中

D．将磁铁从螺线管中向下拉出的过程中

在用“电流表和伏特表测定电源的电动势和内电阻”的实验中，根据测得实验数据作出的U——I图线如图所示，从图中可知：电源的电动势E=     V，电源的内电阻r=      Ω。

某同学测量一只未知阻值的电阻．

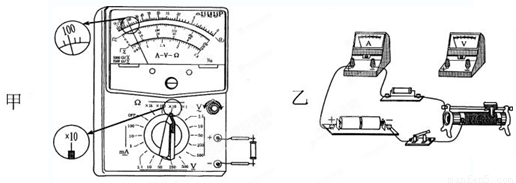

（1）他先用多用电表进行测量，按照正确的步骤操作后，测量的结果如图（甲）所示．请你读出其阻值大小为___________．。

（2）若该同学再用“伏安法”测量该电阻，所用器材如图（乙）所示，其中电压表内阻约为5kΩ，电流表内阻约为5Ω，变阻器阻值为50Ω．图中部分连线已经连接好，为了尽可能准确地测量电阻，请你完成其余的连线．

（3）该同学按照“伏安法”测量电阻的要求连接好图乙电路后，测得的电阻值将    （填“大于”、“小于”或“等于”）被测电阻的实际阻值．

（10分）把一检验电荷q放在点电荷Q所形成的电场中的A点，若检验电荷的电量为q=－2.0×10^－8C，它所受的电场力F=2.0×10^—3N，方向背向Q，如图所示，

求：（1）A点的场强大小。

（2）若将检验电荷q从电场中的A点移到B点，电场力做功为4.0×10^－6 J，则A、B之间的电势差是多少？

（10分）有一只弧光灯，正常工作电流为 5 A，电阻为 8 Ω，要把它接入电压为 110 V 的电路中，需要串联一个多大的电阻，弧光灯才能正常工作？

（12分）如图所示，AB、CD是水平放置的光滑导轨，轨距为L=0.5m，两轨间接有电阻R=4Ω，另有一金属棒PQ恰好横跨在导轨上，并与导轨保持良好接触。已知PQ棒的电阻为1Ω，其它电阻不计。若整个装置处在B=0.5T、方向垂直向里的匀强磁场中，现将PQ棒以V=10m/s的速度水平向右作匀速运动。

求：（1）PQ棒产生的感应电动势大小E_PQ。

（2）维持PQ棒作匀速运动所需水平外力的大小和方向。
