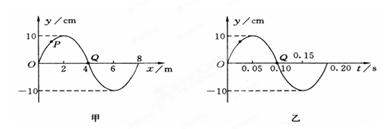

图甲为一列简谐横波在t=0.10s时刻的波形图，P是平衡位置为x="1" m处的质点，Q是平衡位置为x="4" m处的质点，图乙为质点Q的振动图象，则        （ ）

A．t=0.15s时，质点Q的加速度达到正向最大

B．t=0.15s时，质点P的运动方向沿y轴负方向

C．从t=0.10s到t=0.25s，该波沿x轴正方向传播了6 m

D．从t=0.10s到t=0.25s，质点P通过的路程为30 cm

如图所示,一简谐横波在x轴上传播,轴上a、b两点相距12 m.t=0时,a点为波峰,b点为波谷;t="0.5" s时,a点为波谷,b点为波峰.则下列判断中正确的是            (    )

A．波长一定是24 m                       B．波长可能是8 m

C．周期一定是1s                         D．周期可能是 s

如图所示，是一个单摆（θ<10^o），其周期为T，则下列正确的说法是（  ）

A．把摆球的质量增加一倍，其周期变小

B．把摆角变小时，则周期也变小

C．此摆由O→B运动的时间为T/4

D．摆球B→O时，动能向势能转化

如图所示，一波源在绳的左端发生半个波1，频率为f₁，振幅为A₁；同时另一波源在绳的右端发生半个波2，频率为f₂，振幅为A₂。图中AP=PB，由图可知：

A．两列波不同时到达P点

B．两列波相遇时，P点的波峰不可以达到（A₁+A₂）

C．两列波相遇后不能各自保持原来波形独立传播

D．两列波相遇时，绳上振幅可达（A₁+A₂）的质点有两点

一列波正沿X轴正方向传播,波长为λ,波的振幅为Ａ，波速为v．某时刻波形如图所示，经过t＝时,下面说法正确的是（      ）

A．波前进了λ　

B．质点P完成了次全振动

C．质点P此时正向y轴负方向运动

D．质点P运动的路程为5Ａ

如图所示，线圈的面积是0．05m²，共100匝；线圈的电阻r＝1Ω，外接电阻R＝24Ω。匀强磁场的磁感应强度为T，当线圈以10π/s的角速度匀速转动时，若从线圈平面与磁感线平行时开始计时，感应电动势的瞬时值表达式为e=_____________(v)，电路中电流表的示数为_________ A。

如图所示，水平面中的平行导轨P、Q相距L，它们的右端与电容为C的电容器的两极板分别相连，直导线ab放在P、Q上与导轨垂直相交并且沿导轨滑动，磁感应强度为B的匀强磁场竖直向下穿过导轨面。闭合开关S，若发现与导轨P相连的电容器极板上带负电荷，则ab向__        沿导轨滑动(填“左”、“右”)；如电容器的带电荷量为q，则ab滑动的速度v＝           。

如图所示，半径是0.2m的圆弧状光滑轨道置于竖直面内并固定在地面上，轨道的最低点为B，在轨道的A点（弧AB所对圆心角小于5°）和弧形轨道的圆心O两处各有一个静止的小球Ⅰ和Ⅱ，若将它们同时无初速释放，先到达B点的是________球

（12分）如图所示，两根平行金属导轨固定在同一水平面内，间距为l，导轨左端连接一个电阻R.一根质量为m、电阻为r的金属杆ab垂直放置在导轨上．在杆的右方距杆为d处有一个匀强磁场，磁场方向垂直于轨道平面向下，磁感应强度为B.对杆施加一个大小为F、方向平行于导轨的恒力，使杆从静止开始运动，已知杆到达磁场区域时速度为v，之后进入磁场恰好做匀速运动．不计导轨的电阻，假定导轨与杆之间存在恒定的阻力．求：

(1)导轨对杆ab的阻力大小Ff；

(2)杆ab中通过的电流及其方向；

(3)导轨左端所接电阻R的阻值．

（10分）有一台内阻为1Ω的发电机，供给一学校照明用电，如图所示。升压变压器原、副线圈匝数比为1：4，降压变压器原、副线圈匝数比为4：1，输电线的总电阻为4Ω。全校共有22个班，每班有“220V，40W”灯6盏，若保证全部电灯正常发光，则

（1）发电机的输出功率多大？

（2）发电机的电动势多大？
