图中的四个图分别表示匀强磁场的磁感应强度B、闭合电路中一部分通电直导线或运动的带电粒子所受磁场力的相互关系，其中正确是( 　)

如图所示，直线B为电源的U-I图线，直线A为电阻R的U-I图线，该电源和该电阻组成闭合电路时，电源输出功率和电源的效率分别是( 　)

A．电源的输出功率为2W                   B．电源的输出功率为4W

C．电源效率约为33.3%                    D．电源效率约为66.7%

带电粒子进入云室会使云室中的气体电离，从而显示其运动轨迹，如图是在有匀强磁场的云室中观察到的粒子的轨迹，a和b是轨迹上的两点，匀强磁场B垂直纸面向里。该粒子在运动时，其质量和电荷量保持不变，而动能逐渐减少。下列说法正确的是( 　)

A．粒子先经过a点，再经过b点

B．粒子先经过b点，再经过a点

C．粒子带负电

D．粒子带正电

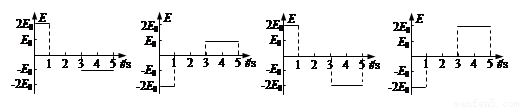

在竖直向上的匀强磁场中，水平放置一个不变形的单匝金属圆线圈，规定线圈中感应电流的正方向如图1所示，当磁场的磁感应强度B随时间如图2变化时，下图中正确表示线圈中感应电动势E变化的是    （     ）

A．               B．               C．                D．

如图，电灯的灯丝电阻为2Ω，电池电动势为2V，内阻不计，线圈匝数足够多，其直流电阻为3Ω．先合上电键K，过一段时间突然断开K，则下列说法中正确的是（   ）

A．电灯立即变暗再熄灭，且电灯中电流方向与K断开前方向相同

B．电灯立即变暗再熄灭，且电灯中电流方向与K断开前方向相反

C．电灯会突然比原来亮一下再熄灭，且电灯中电流方向与K断开前方向相同

D．电灯会突然比原来亮一下再熄灭，且电灯中电流方向与K断开前方向相反

在“测定金属丝的电阻率”的实验中，某同学进行了如下测量：

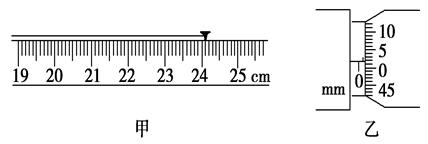

（1）用毫米刻度尺测量接入电路中的被测金属丝的有效长度．测量3次，求出其平均值L.其中一次测量结果如图甲所示，金属丝的另一端与刻度尺的零刻线对齐，图中读数为________ cm.用螺旋测微器测量金属丝的直径，选不同的位置测量3次，求出其平均值d.其中一次测量结果如图乙所示，图中读数为________ mm.

（2）采用右图所示的电路测量金属丝的电阻．电阻的测量值比真实值________(填“偏大”或“偏小”)．最后由公式ρ＝________计算出金属丝的电阻率（用直接测量的物理量表示）．

（1）有一电阻值约为20 Ω、额定功率约为7.2Ｗ的电阻，现准备用伏安法测量多组数据，借助I—U图象较准确地测其阻值，实验室提供的器材有：

A．电流表(量程O～3 A，内阻约O.1Ω)

B．电流表(量程0～0.6 A，内阻约0.5Ω)

C．电压表(量程0～3 V，内阻约3kΩ)

D．电压表(量程O～15 V，内阻约15 kΩ)

E．滑动变阻器(阻值O～10Ω，额定电流2 A)

F．直流电源(电动势12 V，内阻不计)

G．开关及导线若干

①要使测量误差尽量小，电流表应选择     ，电压表应选择     ．(填序号字母)

②按实验要求画出实验电路图。

（2）利用如图甲所示电路测量电池组的电动势E和内阻r。根据实验数据绘出1/I-R 图线如图乙所示，其中R为电阻箱读数，I为电流表读数，不计电流表内阻，由此可以得到E=         ，纵截距与电动势的乘积表示的意义                      ，数值和单位为              .

有一理想的单相变压器，原、副线圈的匝数比为100，原线圈上所加电压为23kV，副线圈通过总电阻为2Ω的供电导线向用户供电，用户用电器得到的电压是220V，求供电导线上损耗的功率。

如图所示真空中在直线DC与EF间宽为d的区域内有强度为B的匀强磁场方向如图，质量m带电+q的粒子以与DC成θ角的速度v₀垂直射入磁场中。

求(1)要使粒子只能从DC射出，则初速度v₀应满足什么条件？

(2)从DC边飞出的粒子飞行的时间是多少？

如图中MN和PQ为竖直方向的两平行长直金属导轨，间距l为0.40m，电阻不计，导轨所在平面与磁感应强度B为0.50T的匀强磁场垂直。质量m为6.0×10^-3kg、电阻为1.0Ω的金属杆ab始终垂直于导轨，并与其保持光滑接触。导轨两端分别接有滑动变阻器和阻值为3.0Ω的电阻R₁。当杆ab达到稳定状态时以速率v匀速下滑，整个电路消耗的电功率P为0.27W，重力加速度取10m/s²，试求：（1）速率v，（2）滑动变阻器接入电路的阻值R₂。
