如图所示电路中，输入电压U 恒为12 V，灯泡L上标有“6 V、12 W”字样，电动机线圈的电阻R_M＝0.50 Ω. 若灯泡恰能正常发光， 求电动机的输出功率P_出 是多少？

如图所示，用两根轻细金属丝将质量为m，长为l的金属棒a、b悬挂在c、d两处，

（1）当棒置于竖直向上的匀强磁场内．其中通以从a到b的电流I后，两悬线偏离竖直方向θ角处于平衡状态．则磁感强度B为多少？

（2）为了使棒仍然平衡在该位置上，求所求磁场的磁感强度B' 的最小值为多大？方向如何？

如图，宽度为d的有界匀强磁场，磁感应强度为B。MM^/和NN^/是它的两条边界。现有质量为m，电量为e的电子沿图示方向垂直磁场射入，要使粒子不从边界NN’射出，电子入射速率的最大值是多少？

如图所示，在y>0的空间中存在匀强电场，场强沿y轴正方向，在y<0的空间中，存在匀强磁场，磁场方向垂直xy坐标系平面向里。一电量为e，质量为m 的电子，经过y轴上y=d处的A点朝x轴正方向射入，速率为v；然后经过x轴上x=2d处的M点进入磁场，并由y= -2d处的N点射出。不计重力，求

（1）电场强度E的大小。

（2）电子到达M点时的速度大小与方向。

（3）请求出磁感应强度B的大小。

下列关于磁感应强度的说法中正确的是(   )

A．若长为L、电流为I的导线在某处受到的磁场力为F，则该处的磁感应强度必为

B．磁感应强度的方向就是小磁针北极所受磁场力的方向

C．由B＝知，B与F成正比，与IL成反比

D．由B＝知，磁场中某处的磁感应强度的大小随通电导线中电流I的减小而增大

关于磁通量的描述，下列说法正确的是(   )

A．线圈中磁通量越大，产生的感应电动势一定越大

B．线圈中磁通量变化越大，线圈中产生的感应电动势一定越大

C．置于磁场中的一个平面，当平面垂直磁场方向时，穿过平面的磁通量最大

D．若穿过平面的磁通量最大，则该处的磁感应强度一定最大

如图所示，一直导线固定在条形磁铁（磁铁放在水平桌面上）的正中央上方，导线与磁场垂直，若给导线通以垂直于纸面向里的电流，则（  ）

A．桌面对磁铁有摩擦力                    B．磁铁对桌面压力减小

C．磁铁对桌面压力增大                    D．磁铁所受合力不为零

如图描述的是一个带电粒子沿垂直于磁场的方向射入一匀强磁场过程中的一段径迹，径迹上的每一小段都可近似看成圆弧，由于带电粒子使沿途的空气电离，粒子的能量逐渐减小，（电荷不变），从图中可以确定（  ）

A．粒子从a到b，带正电                   B．粒子从b到a，带负电

C．粒子从a到b，带负电                   D．粒子从b到a，带正电

某变压器原、副线圈匝数比为55：3，原线圈所接电源电压按图示规律变化，副线圈接有负载。下列判断正确的是（  ）

A．交流电源有效值为，频率为

B．原、副线圈中电流之比为55：3

C．变压器输入、输出功率之比为55：3

D．输出电压的最大值为

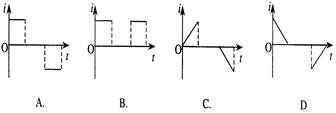

一较小的三角形导线框abc向右匀速穿越匀强磁场（两平行的虚线间的区域）。如图所示，ab边与磁场边界平行，若运动过程中始终保持速度方向与ab边垂直，则可以定性地表示线框在进入磁场的过程中感应电流随时间变化的规律的是(   )
