（14分）如图所示，匀强磁场的磁感应强度B=0.5T，边长L=10cm   的正方形线圈abcd共100匝，100匝线圈的总电阻r=1Ω。线圈绕垂直于磁感线的对称轴OO`匀速转动，角速度ω=2πrad/s，设外电路电阻R=4Ω。求：

①转动过程中感应电动势的最大值；

②由图示位置（线圈平面与磁感线平行）转过60⁰角时的瞬时感

应电动势；

③由图示位置转过60⁰角的过程中产生的平均感应电动势；

④交流电表的示数；

⑤转动一周外力做的功。

（15分）风力发电作为新型环保新能源，近几年来得到了快速发展，如图所示风车阵中发电机输出功率为100kW，输出电压是250V，用户需要的电压是220V，输电线电阻为10Ω.若输电线因发热而损失的功率为输送功率的4%，试求：

（1）在输电线路中设置的升、降压变压器原、副线圈的匝数比．

（2）用户得到的电功率是多少．

（15分）如图所示，质量为m的砝码A放置在质量为M的滑块B上，B与弹簧相连，它们一起在光滑的水平面上作简谐运动，弹簧的劲度系数为k，砝码与滑块之间的动摩擦因数为，要使砝码与滑块在振动过程中不发生相对运动，问最大振幅等于多少？（设最大静摩擦力等于滑动摩擦力）

（15分）如图所示，在光滑的水平面上，停着质量为、长为L的小车，一个质量为的滑块从车内底板的正中央获得大小为的速度后向车壁运动，若滑块与车底板之间的动摩擦因数为，滑块与车壁之间的碰撞没有能量损失，求滑块与车壁的碰撞次数。

下列说法正确的是（     ）

A．话筒是一种常用的声传感器，其作用是将电信号转换为声信号

B．电熨斗能够自动控制温度的原因是它装有双金属片温度传感器，这种传感器的作用是控制电路的通断

C．电子秤所使用的测力装置是力传感器

D．半导体热敏电阻常用作温度传感器，因为温度越高，它的电阻值越大

如图所示,在一蹄形磁铁两极之间放一个矩形线框abcd,磁铁和线框都可以绕竖直轴OO′自由转动。若使蹄形磁铁以某角速度转动时，线框的情况将是 （   ）

A．静止                                 B．随磁铁同方向转动

C．沿与磁铁相反方向转动                  D．要由磁铁具体转动方向来决定

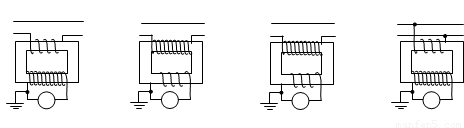

在变电站里，经常要用交流电表去监测电网上的强电流，所用的器材叫电流互感器。如下所示的四个图中，能正确反应其工作原理的是（   ）

如图是一火警报警电路的示意图。其中R₃为用某种材料制成的传感器，这种材料的电阻率随温度的升高而增大．值班室的显示器为电路中的电流表，电源两极之间接一报警器。当传感器R₃所在处出现火情时，显示器的电流I、报警器两端的电压U的变化情况是(　　)

A．I变大，U变小                         B．I变小，U变大

C．I变大，U变大                         D．I变小，U变小

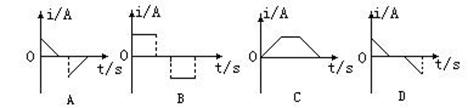

如图所示，一闭合直角三角形线框以速度v匀速穿过匀强磁场区域。从BC边进入磁场区开始计时，到A点离开磁场区的过程中，线框内感应电流的情况(以逆时针方向为电流的正方向)是如图所示中的（   ）

如图所示的电路中，L是自感系数很大的线圈，但其自身的电阻几乎为零。是两个相同的灯泡，下列说法中正确的是（   ）

A．开关S由断开变为闭合，同时发光，之后亮度不变

B．开关S由断开变为闭合，立即发光，之后又逐渐熄灭

C．开关S由闭合变为断开的瞬间，同时熄灭

D．开关S由闭合变为断开的瞬间，再次发光，之后又逐渐熄灭
