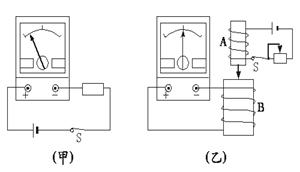

在“研究电磁感应现象”的实验中，如上右图,首先要按图（甲）接线，以查明电流表指针的偏转方向与电流方向的关系；然后再按图（乙）将电流表与B连成一个闭合回路，将A与电池、滑动变阻器和开关串联成另一个闭合电路.

在图（甲）中，当闭合S时，观察到电流表指针向左偏（不通电时指针停在正中央）.在图

（乙）中：

（1）将S闭合后，将螺线管A插入螺线管B的过程中，电流表的指针将（选填“向左”、“向右”或“不发生”，下同）偏转；

（2）螺线管A放在B中不动，电流表的指针将偏转；

（3）螺线管A放在B中不动，将滑动变阻器的滑动触片向右滑动时，电流表的指针将_____偏转；

（4）螺线管A放在B中不动，突然切断开关S时，电流表的指针将______偏转.

如图所示，矩形线圈面积为S，匝数为N，线圈电阻为r,在磁感应强度为B的匀强磁场中绕OO′轴以角速度ω匀速转动，外电路电阻为R.当线圈由图示位置转过90°的过程中，求：

(1)通过电阻R的电荷量q.

(2)电阻R上产生的焦耳热Q.

(3) 写出从图示位置开始计时通过电阻R上的瞬时电流的数学表达式.

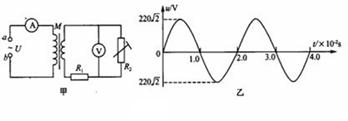

某发电站的输出功率为10⁴ kW，输出电压为4 kV，通过理想变压器升压后向80 km远处用户供电，在用户区再用降压器把电压降为220V供用户使用。已知输电线的电阻率为ρ＝2.4×10^－⁸Ω·m，导线横截面积为1.5×10^－^4
m2，输电线路损失的功率为输出功率的4%，求：

(1)升压变压器的输出电压．

(2)输电线路上的电压损失．

(3) 降压器原、副线圈的匝数比．

如图甲，在水平桌面上固定着两根相距0.2m,相互平行的无电阻轨道P和轨道一端固定一根电阻为0.0l Ω的导体棒a，轨道上横置一根质量为40g、电阻为0.0lΩ的金属棒b，两棒相距0.2m．该轨道平面处在磁感应强度大小可以调节的竖直向上的匀强磁场中．开始时，磁感应强度B₀="0.10" T(设棒与轨道间的最大静摩擦力和滑动摩擦力相等，g取10 m/s²)
