如图所示，通过水平绝缘传送带输送完全相同的铜线圈，线圈均与传送带以相同的速度匀速运动．为了检测出个别未闭合的不合格线圈，让传送带通过一固定匀强磁场区域，磁场方向垂直于传送带，线圈进入磁场前等距离排列，穿过磁场后根据线圈间的距离，就能够检测出不合格线圈，通过观察图形，判断下列说法正确的是

A．若线圈闭合，进入 磁场时，线圈相对传送带向前滑动

B．若线圈不闭合，进入磁场时，线圈相对传送带向后滑动

C．从图中可以看出，第2个线圈是不合格线圈

D．从图中可以看出，第3个线圈是 不合格线圈

如图所示是电磁流量计的示意图。圆管由非磁性材料制成，空间有匀强磁场。当管中的导电液体流过磁场区域时，测出管壁上MN两点的电动势E，就可以知道管中液体的流量Q——单位时间内流过管道横截面的液体的体积。已知管的直径为d，磁感应强度为B，则关于Q的表达式正确的是

A．                            B．

C．                            D．

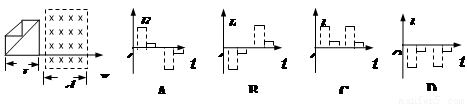

图中是一底边宽为L的闭合线框，其电阻为R。现使线框以恒定的速度v沿x轴向右运动，并穿过图中所示的宽度为d的匀强磁场区域，已知Ｌ< d，且在运动过程中线框平 面始终与磁场方向垂直。若以x轴正方向作为力的正方向，线框从图中所示位置开始运动的时刻作为时间的零点，则在图所示的图像中，可能正确反映上述过程中磁场对线框的作用力F 随时间t变化情况的是

如图所示，变压器原副线圈的匝数比为3:1，L₁、为四只规格均为“6v，6w”的相同灯泡，各电表为理想电表，四只灯泡均能正常发光则 下列说法正确的是

A．此电路输入电压U=18V

B．电流表的示数为3A

C．电压表的示数为0V

D．原线圈的输入功率为18W

如图所示是一种测定压力的电容式传感器，当待测压力F作用于可动膜片电极时，可使膜片发生形变，引起电容的变化．将电容器、灵敏电流计和电源串联成闭合电路，那么 (　　)

A．当F向上压膜片电极时，电容将减小

B．当F向上压膜片电极时，电容将增大

C．若电流计无示数，表示压力F发生变化

D．若电流计有示数，表示压力F不发生变化

如图所示，螺线管B置于闭合金属圆环A的轴线上，当B中的电流从0逐渐增大到某稳定值的过程中，下列说法正确的是（   ）

A．环A有缩小的趋势                      B．环A有扩张的趋势

C．螺线管B有缩短的趋势                  D．螺线管B有伸长的趋势

用如图所示的实验装置研究电磁感应现象．当有电流从电流表的正极流入时，指针向右偏转．当把磁铁N极向下插入线圈时，电流表指针

某同 学利用打点计时器和气垫导轨做验证动量守恒定律的实验．气垫导轨装置如图（a）所示，所用的气垫导轨装置由导轨、滑块、弹射架等组成．在空腔导轨的两个工作面上均匀分布着一定数量的小孔，向导轨空腔内不断通入压缩空气会从小孔中喷出，使滑块稳定地漂浮在导轨上，如图 (b)所示，这样就 大大减小了因滑块和导轨之间的摩擦而引起的误差．

（1）下面是实验的主要步骤：

①安装好气垫导轨，调节气垫导轨的调节旋钮，使导轨水平；

②向气垫导轨通入压缩空气；

③把打点计时器固定在紧靠气垫导轨左端弹射架的外侧，将纸带穿过打点计时器这弹射架并固定在滑块1的左端，调节打点计时器的高度，直至滑块拖着纸带移动时，纸带始终在水平方向；

④使滑块1挤压导轨左端弹射架上的橡皮绳；

⑤把滑块2放在气垫导轨的中间；

⑥先______________，然后___________________，让滑块带动纸带一起 运动；

⑦取下纸带，重复步骤④⑤⑥，选出理想的纸带如图（b）所示；

⑧测得滑块1（包括撞针）的质量310g，滑块2（包括橡皮泥）的质量为205g．  （1）试完善实验步骤⑥的内容。

（2）已知打点计时器每隔0．02s打一个点，计算可知两滑块相互作用以前系统的总动量为________kg·m/s；两滑块相互作用以后系统的总动量为_______kg·m/s（保留三位有效数字）。

如图所示，PQNM是由粗裸导线连接两个定值电阻组合成的闭合矩形导体框，水平放置，金属棒ab与PQ、MN垂直，并接触良好。整个装置放在竖直向下的匀强磁场中，磁感强度B=0.4T。已知ab有效长度为l=0.5m，电阻R₁=2Ω，R₂＝4Ω，其余电阻均忽略不计，若使ab以v=5m/s的速度向右匀速运动，作用于ab的外力大小为多少？R₁上消耗的电热功率为多大？（不计摩擦）

如图所示，在水平光滑直导轨上，静止着三个质量均为m=1kg的相同小球A、B、C。现让A球以v₀=2m/s的速度向B球运动，A、B两球碰撞后粘合在一起，两球继续向右运动并跟C球碰撞，碰后C球的速度v_C=1m/s。求：

（1）A、B两球碰撞后瞬间的共同速度；

（2）两次碰撞过程中损失的总动能。
