如图所示，把电阻R、电感线圈L、电容器C并联，三个支路中分别接有一灯泡．接入交流电源后，三盏灯亮度相同．若保持交流电源的电压不变，使交变电流的频率增大，则以下判断正确的是(　  　)

A．L1灯比原来亮                         B．L2灯比原来亮

C．L3灯和原来一样亮                     D．L3灯比原来亮

某发电厂通过远距离向某学校输电，输送的电功率为P，从发电厂至学校的输电导线总电阻为r，当输电线的电阻和输送的电功率不变时，则下列说法正确的是(　 　)

A．输送的电压越高，输电线上的电流越大，输电线路上损失的电压越大

B．输电线路上损失的电压与输送电流成正比

C．输电线路上损失的功率跟输送电流的平方成正比

D．输电导线总电阻r两端的电压等于输送的电压

有一灯泡上标有“6V   0.1A”字样，现要测绘该灯泡的伏安特性曲线，有下列器材可供选用：

A．电压表（0~5V，内阻2.0kΩ）

B．电压表（0~10V，内阻3.0kΩ）

C．电流表（0~0.3A，内阻2.0Ω）

D．电流表（0~6A，内阻1.5Ω）

E．滑动变阻器（30Ω，2A）

F．学生电源（直流9V）及开关、导线等

（1）实验中所用的电压表应选___________________，电流表应选____________________.

（2）画出实验电路图，要求电压从零开始测量

在 “用电流表和电压表测电池的电动势和内电阻”的实验中，现备有以下器材：

A.干电池l节

B.滑动变阻器(0～50Ω)

C.滑动变阻器{0～1750Ω}

D.电压表(0～3V)

E.电压表(0～15V)

F.电流(0—0.6 A)

G.电流表（0一3 A）

（1） 其中滑动变阻器应选      ，电流表应选        ,电压表应选         ．

（2）画出实验电路图

（3）图乙是根据实验数据画出的U-I图象.由此可知这个干电池的电动势E=   ______  V，内电阻r＝    __________   Ω

如图甲所示，n＝5匝的圆形线圈M，它的两端点A、B与一个理想电压表相连，线圈中磁通量的变化规律如图乙所示，则

（1）A、B两点，哪一点电势高？

（2）电压表的读数为多少？

如图所示，线圈abcd的面积是0.05m²，共100匝，线圈电阻忽略不计，外接电阻R＝10Ω，匀强磁场的磁感应强度为B＝T，当线圈以  (rad/s）的角速度匀速旋转时，求：

(1)求线圈中感应电动势的最大值

(2)若从线圈处于中性面开始计时，写出线圈中感应电动势的瞬时值表达式．

(3)电路中电压表和电流表的示数各是多少？

如图所示，相互垂直的匀强电场和匀强磁场，其电场强度和磁感应强度分别为E和B，一个质量为m，带正电荷量为q的油滴，以水平速度v₀从a点射入，经一段时间后运动到b.试计算：

(1)油滴刚进入叠加场a点时的加速度．

(2)若到达b点时，偏离入射方向的距离为d，此时速度大小为多大？

如图甲所示，不计电阻的平行金属导轨竖直放置，导轨间距为L＝1 m，上端接有电阻R＝3 Ω，虚线OO′下方是垂直于导轨平面的匀强磁场，现将质量m＝0.1 kg、电阻r＝1 Ω的金属杆ab，从OO′上方某处垂直导轨由静止释放，杆下落过程中始终与导轨保持良好接触，杆下落过程中的v－t图象如图乙所示(取g＝10 m/s²)．求：

(1)磁感应强度B的大小．

(2)杆在磁场中下落0.1 s的过程中电阻R产生的热量．

下述仪器或装置没有使用到传感器的有 （  ）

A．自动报警器        B．弹簧测力计        C．电视遥控器        D．红外线探测仪

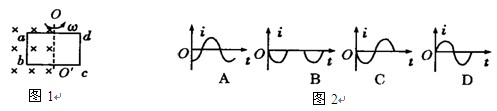

如图1所示，单匝矩形线圈的一半放在具有理想边界的匀强磁场中，线圈轴线与磁场边界重合，线圈按图示方向匀速转动，若从图示位置开始计时，并规定电流方向沿为正方向，则线圈内感应电流随时间变化的图象是图2所示的（   ）
