在物理实验中，常用一种叫做“冲击电流计”的仪器测定通过电路的电量.如图所示，探测线圈与冲击电流计串联后可用来测定磁场的磁感应强度.已知线圈的匝数为n，面积为S，线圈与冲击电流计组成的回路电阻为R.若将线圈放在被测量的匀强磁场中，开始线圈平面与磁场垂直，现把探测线圈翻转90°，冲击电流计测出通过线圈的电量为q，由上述数据可测出被测量磁场的磁感应强度为    (      )

A．             B．             C．            D．

如图所示，相距为d的两水平直线和分别是水平向里的匀强磁场的边界，磁场的磁感应强度为B，正方形线框abcd边长为L(L<d)、质量为m。将线框在磁场上方ab边距为h处由静止开始释放，当ab边进入磁场时速度为，cd边刚穿出磁场时速度也为。从ab边刚进入磁场到cd边刚穿出磁场的整个过程中： (   )

A．线框一直都有感应电流

B．线框不可能有匀速运动的过程

C．线框一定有减速运动的过程

D．线框产生的总热量为mg(d+h+L)

如图所示，同一平面内的三条平行导线串有两个最阻R和r，导体棒PQ与三条导线接触良好；匀强磁场的方向垂直纸面向里。导体棒的电阻可忽略。当导体棒向左滑动时，下列说法正确的是（   ）

A．流过R的电流为由d到c，流过r的电流为由b到a

B．流过R的电流为由c到d，流过r的电流为由b到a

C．流过R的电流为由d到c，流过r的电流为由a到b

D．流过R的电流为由c到d，流过r的电流为由a到b

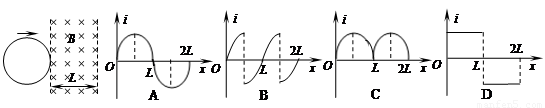

如图所示，两条平行虚线之间存在匀强磁场，磁场方向垂直纸面向里，虚线间的距离为L．金属圆环的直径也是L．自圆环从左边界进入磁场开始计时，以垂直于磁场边界的恒定速度v穿过磁场区域。规定逆时针方向为感应电流i的正方向，则圆环中感应电流i随其移动距离x的i～x图象最接近（   ）

如图所示，宽度为L＝0.20 m的足够长的平行光滑金属导轨固定在绝缘水平面上，导轨的一端连接阻值为R=1.0Ω的电阻。导轨所在空间存在竖直向下的匀强磁场，磁感应强度大小为B="0.50" T。一根质量为m=10g的导体棒MN放在导轨上与导轨接触良好，导轨和导体棒的电阻均可忽略不计。现用一平行于导轨的拉力拉动导体棒沿导轨向右匀速运动，运动速度v="10" m/s，在运动过程中保持导体棒与导轨垂直。求：

（1）在闭合回路中产生的感应电流的大小；

（2）作用在导体棒上的拉力的大小；

如图所示为交流发电机示意图，匝数为n＝100匝的矩形线圈，边长分别为10 cm和20 cm，内阻为5 Ω，在磁感应强度B＝0.5 T的匀强磁场中绕OO′轴以50rad/s的角速度匀速转动，线圈和外部20 Ω的电阻R相接．求：

（1）线圈中产生的感应电动势的最大值是多少

（2）从图示位置计时，感应电动势的瞬时表达式

（3）开关S合上时，电压表和电流表示数．

发电机输出功率40kW，输出电压400V，用变压比(原、副线圈匝数比)为1：5的变压器升压后向远处供电，输电线的总电阻为5Ω，到达用户后再用变压器降为220 V。求：

（1）输电线上损失的电功率是多少？

（2）降压变压器的变压比是多少?

如图(a)所示，螺线管横截面积为100cm²，共有5匝，每匝导线电阻为1Ω，R₁。＝R₂＝30Ω，螺线管内有向上的磁场，其变化规律由图(b)表示.问电压表和电流表的示数各是多少?并在图上标明C、D两端哪端应是正接线柱?哪端应是负接线柱?

如图所示，在倾角θ＝30°，相距L＝1m的光滑轨道上端连有一电阻R＝9Ω，整个轨道处于垂直轨道方向的磁感应强度B＝1T的匀强磁场中，现在轨道上由静止释放一质量m＝100g，电阻r＝lΩ的金属棒，当棒下滑s＝5m时恰好达到最大速度，不计导轨电阻.

求:

(1)棒下滑的最大速度.

(2) 棒下滑的速度为3m/s时棒的加速度大小为多少

(3) 电阻R在这个过程中产生的热量.

下列说法中正确的是（   ）

A．警车向你驶来时，警车鸣笛音调变高

B．机械波可以在真空中传播

C．声波是一种横波

D．地震波具有能量，传播过程中能量增加
