如图所示，R₃是光敏电阻，当开关S闭合后在没有光照射时，a、b两点等电势，当用光照射电阻R₃时，则

A．R₃的电阻变小，a点电势高于b点电势

B．R₃的电阻变小，a点电势低于b点电势

C．R₃的电阻变大，a点电势高于b点电势

D．R₃的电阻变大，a点电势低于b点电势

如图所示为一个逻辑电平检测电路，A与被测点相接，则

A．A为低电平，LED发光

B．A为高电平，LED发光

C．A为低电平，LED不发光

D．A为高电平，LED不发光

矩形导线框abcd放在匀强磁场中，在外力控制下静止不动，磁感线方向与线圈平面垂直，磁感应强度B随时间变化的图象如图所示。t＝0时刻，磁感应强度的方向垂直纸面向里。在0～4 s时间内，线框ab边所受安培力随时间变化的图象(力的方向规定以向左为正方向)可能是图中的

为观察电磁感应现象，某学生将电流表．螺线管A和B．蓄电池．电键用导线连接成如图所示的实验电路.当只接通和断开电键时，电流表的指针都没有偏转，其原因是__________.

（A）电键位置接错

（B）电流表的正．负极接反

（C）线圈B的接头3．4接反

（D）蓄电池的正．负极接反

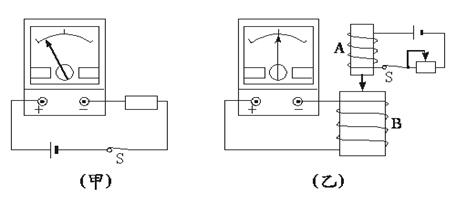

在“研究电磁感应现象”的实验中，首先要按图（甲）接线，以查明电流表指针的偏转方向与电流方向的关系；然后再按图（乙）将电流表与B连成一个闭合回路，将A与电池、滑动变阻器和开关串联成另一个闭合电路.

在图（甲）中，当闭合S时，观察到电流表指针向左偏（不通电时指针停在正中央）.在图（乙）中,（1）将S闭合后，将螺线管A插入螺线管B的过程中，电流表的指针将______（填“向左”“向右”或“不发生”，下同）偏转；（2）螺线管A放在B中不动，电流表的指针将______偏转；（3）螺线管A放在B中不动，将滑动变阻器的滑动触片向右滑动时，电流表的指针将______偏转；（4）螺线管A放在B中不动，突然切断开关S时，电流表的指针将______偏转.

如图甲所示，一个电阻值为R，匝数为n的圆形金属线圈与阻值为2R的电阻R₁连接成闭合回路。线圈的半径为r₁。在线圈中半径为r₂的圆形区域内存在垂直于线圈平面向里的匀强磁场，磁感应强度B随时间t变化的关系图线如图乙所示，图线与横、纵轴的截距分别为t₀和B₀。导线的电阻不计，求0至t₁时间内

(1)通过电阻R₁上的电流大小及方向。

(2)通过电阻R₁上的电荷量q。

某小河水流量为4 m³/s，水流下落的高度为5 m。现在利用它来发电，设所用发电机的总效率为50%，g＝9.8 m/s²，求：

(1)发电机的输出功率。

(2)若输电导线的总电阻为4 Ω，输电导线上损失的电功率为发电机输出功率的5%，则需用多大的电压输送电能？

(3)输电导线上的电压损失。

如图所示，平行金属导轨竖直放置，仅在虚线MN下面的空间存在着磁感应强度随高度变化的磁场（在同一水平线上各处磁感应强度相同），磁场方向垂直纸面向里导轨上端跨接一定值电阻R，质量为m的金属棒两端各套在导轨上并可在导轨上无摩擦滑动，导轨和金属棒的电阻不计，将导轨从O处由静止释放，进入磁场后正好做匀减速运动，刚进入磁场时速度为v，到达P处时速度为v/2，O点和P点到MN的距离相等，求：

（1）求金属棒在磁场中所受安培力F₁的大小；

（2）若已知磁场上边缘（紧靠MN）的磁感应强度为B₀，求P处磁感应强度B_P；

（3）在金属棒运动到P处的过程中，电阻上共产生多少热量？

如图所示，用力F把铁块压紧在竖直墙上不动，设铁块对墙的压力为N，物体受墙的摩擦力为f，当F增大时下列说法正确的是：（    ）

A．N增大，f不变                         B．N增大，f增大

C．N变小，f不变                         D．关于N和f的变化，以上说法都不对

根据牛顿运动定律，以下选项中正确的是  （   ）

A．人只有在静止的车厢内，竖直向上高高跳起后，才会落在车厢的原来位置

B．人在沿直线匀速前进的车厢内，竖直向上高高跳起后，将落在起跳点的后方

C．人在沿直线加速前进的车厢内，竖直向上高高跳起后，将落在起跳点的后方

D．人在沿直线减速前进的车厢内，竖直向上高高跳起后，将落在起跳点的后方
