如图所示，有一个U型导线框，NMPQ水平放置在磁感强度B=0.1T的匀强磁场里，磁感线与线框平面垂直，导线MN和PQ足够长，间距为0.4m，放在导线框上的导体棒ab的质量为10g，电阻为1，线框中接有电阻R=3，其它部分电阻不计，若ab在外力作用下以速度向右匀速运动（不考虑摩擦）求：

（1）a、b两端的电压多大？

（2）当撤去外力后，电路中能产生多少热量？

单匝矩形线框abcd如图所示，其中ab=L₁，bc=L₂，线框电阻为r，ad间接电阻R，并串入电流表A，线框以ad边为轴在磁感应强度为B的匀强磁场中匀速转动，角速度为

求：

（1）交流电流表A的示数；

（2）从图示位置转过60⁰角过程中，通过R的总电荷量；

（3）从图示位置转过180⁰角过程中，外力所做的功。

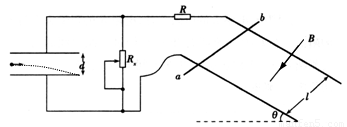

如图所示，质量M=0.01kg的导体棒ab，垂直放在相距l=0.1m的平行光滑金属导轨上。导轨平面与水平面的夹角=30°，并处于磁感应强度大小B=5T、方向垂直于导轨平面向下的匀强磁场中。左侧是水平放置的平行金属板，它的极板长s=0.1m，板间距离d=0.01m。定值电阻R=2Ω，R_x为滑动变阻器的阻值，不计其它电阻。

（1）调节R_x＝2Ω，释放导体棒，当棒沿导轨匀速下滑时，求通过棒的电流I及棒的速率v

（2）改变R_x，待棒沿导轨再次匀速下滑后，将质量m=10^-8kg、电量q=10^-4C的带正电的粒子从两金属板中央左侧以v₀=10³m/s水平射入，（不计粒子的重力），若它恰能从下板右边缘射出，求此时的R_x.

在水平桌面M上放置一块正方形薄木板abcd，在木板的正中点放里一个质量为m的木块，如图所示．先以木板的ad边为轴，将木板向上缓慢转动，使木板的ab边与桌面的夹角为；再接着以木板的ab边为轴，将木板向上缓慢转动，使木板的ad边与桌面的夹角也为 (ab边与桌面的夹角不变）．在转动过程中木块在木板上没有滑动，则转动之后木块受到的摩擦力大小为（）

A． B． C． D．

如图，穿在足够长的水平直杆上质量为m的小球开始时静止。现对小球沿杆方向施加恒力F₀，垂直于杆方向施加竖直向上的力F，且F的大小始终与小球的速度成正比，即F＝kv（图中未标出）.已知小球与杆间的动摩擦因数为m，且F₀＞μmg。下列说法正确的是（）

A．小球先做加速度减小的加速运动,后做加速度增大的减速运动直到静止

B．小球先做加速度增大的加速运动,后做加速度减小的加速运动，直到最后做匀速运动

C．小球的最大加速度为F₀/m

D．恒力F₀的最大功率为

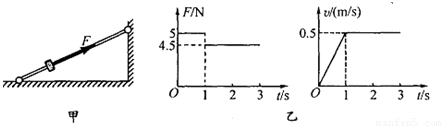

如图甲所示，足够长的固定光滑细杆与地面成一定倾角，在杆上套有一个光滑小环。现在沿杆方向给小环施加一个拉力F，使小环由静止开始运动。已知拉力F及小环速度v随时间t变化的规律如图乙所示，重力加速度g取10m/s²。则以下判断正确的是（）

A．小环的质量是1kg

B．细杆与地面间的倾角是30

C．前3s内拉力F的最大功率是2.25W

D．前3s内小环机械能的增加量是5.75 J

如图所示，劲度系数为k的轻弹簧一端固定在墙上，另一端与置于水平面上质量为m的物体接触（未连接），弹簧水平且无形变。用水平力F缓慢推动物体，在弹性限度内弹簧长度被压缩了x₀，此时物体静止。撤去F后，物体开始向左运动，运动的最大距离为4x₀。物体与水平面间的动摩擦因数为μ，重力加速度为g 。则（）

A．撤去F时，物体的加速度大小为

B．撤去F后，物体先做加速运动，再做减速运动

C．物体做匀减速运动的时间为

D．物体在加速过程中克服摩擦力做的功为

如图所示，质量不计的弹簧竖直固定在水平面上，t=0时刻，将一金属小球从弹簧正上方某一高度处由静止释放，小球接触弹簧并将弹簧压缩至最低点(形变在弹性限度内)，然后又被弹起离开弹簧，上升到一定高度后又下落，如此反复。通过安装在弹簧下端的压力传感器，测出该过程中弹簧弹力F随时间t变化的图像如图所示，则（）
