如图所示，把小车放在倾角为30°的光滑斜面上，用轻绳跨过定滑轮使之与盛有沙子的小桶相连，不计滑轮质量及摩擦，已知小车的质量为3m，小桶与沙子的总质量为m，小车从静止释放后，在小桶上升竖直高度为h的过程中（       ）

A．小桶处于失重状态                B．小桶的最大速度为

C．小车受绳的拉力等于mg           D．小车的最大动能为mgh

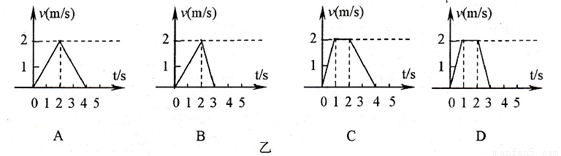

如图甲所示，足够长的水平传送带以的速度匀速运行，t=0时，在最左端轻放一个小滑块，t=2s时，传送带突然制动停下。已知滑块与传送带之间的滑动摩擦因数为=0.2，。 在图乙中，关于滑块相对地面运动的v-t图像正确的是

如图所示，置于竖直平面内的AB光滑杆，它是以初速为v₀，水平射程为s的平抛运动轨迹制成的，A端为抛出点，B端为落地点．现将一质量为m的小球套于其上，由静止开始从轨道A端滑下，重力加速度为g．则当其到达轨道B端时

A．小球在水平方向的速度大小为v₀

B．小球运动的时间为

C．小球的速率为

D．小球重力的功率为

我国已于2011年9月末发射“天宫一号”目标飞行器，2011年11月3日发射“神舟八号”飞船并与“天宫一号”成功实现对接。某同学为此画出“天宫一号”和“神舟八号”绕地球做匀速圆周运动的假想图如图所示，A代表“天宫一号”，B代表“神舟八号”，虚线为各自的轨道。由此假想图，可以判定

A．“天宫一号”所需的向心力小于“神舟八号”所需的向心力

B．“天宫一号”的周期小于“神舟八号”的周期

C．“天宫一号”的运行速率小于“神舟八号”的运行速率

D．“神舟八号”适当加速有可能与“天宫一号”实现对接

一带负电的粒子只在电场力作用下沿x轴正向运动，其电势能E_p随位移x变化的关系如图所示，其中0～x₂段是关于直线y=x₁对称的曲线，x₂～x₃段是直线，则下列说法正确的是

A．x₁处电场强度为零

B．粒子在0～x₂段做匀变速运动，X₂～x₃段做匀速直线运动

C．x₁、x₂、x₃处电势, , 的关系为>>

D．x₂～x₃段是匀强电场

如图所示，光滑水平面上存在有界匀强磁场，直径与磁场宽度相同的金属圆形线框以一定的初速度斜向匀速通过磁场。在必要的时间段内施加必要的水平拉力保证其匀速运动，则

A．金属框内感应电流方向先逆时针再顺时针

B．金属框内感应电流经历两次先增大后减小

C．水平拉力方向与速度同向

D．水平拉力方向与速度方向有关

在光滑的水平面上方，有两个磁感应强度大小均为B，方向相反的水平匀强磁场，如图．PQ为两个磁场的边界，磁场范围足够大．一个边长为a、质量为m、电阻为R的金属正方形线框，以速度2v垂直磁场方向从如图实线（I）位置开始向右运动，当线框运动到分别有一半面积在两个磁场中的如图（II）位置时，线框的速度为v，则下列说法正确的是

A．图（II）时线框中的电功率为

B．此过程中回路产生的电能为

C．图（II）时线框的加速度为

D．此过程中通过线框截面的电量为

某同学用图示实验装置来测量物块与木板间的动摩擦因数μ，一带有窄片的物块被一弹簧弹射装置弹射出去，沿水平木板滑行，途中安装一光电门，标记为O点。设重力加速度为g。

（1）测得窄片的宽度为L，记下窄片通过光电门的时间△t，还需要测量的物理量有__________________。（标明相关物理量的符号）

（2）物块和木板间的动摩擦因数μ＝__________________________。

某些固体材料受到外力后除了产生形变，其电阻率也要发生变化，这种由于外力的作用而使材料电阻率发生变化的现象称为“压阻效应”。现用如图所示的电路研究某长薄板电阻R_x的压阻效应，已知R_x的阻值变化范围为几欧到几十欧，实验室中有下列器材：

A．电源E（3 V，内阻约为1 Ω）

B．电流表A_l （0．6 A，内阻r₁＝5 Ω）

C．电流表A₂（0．6 A，内阻r₂约为1 Ω）

D．开关S，定值电阻R₀ =5Ω

（1）为了比较准确地测量电阻R_x的阻值，请完成虚线框内电路图的设计。

（2）在电阻R_x上加一个竖直向下的力F（设竖直向下为正方向），闭合开关S，记下电表读数，A₁的读数为I₁，A₂的读数为I₂，得R_x＝______________（用字母表示）。

（3）改变力的大小，得到不同的R_x值，然后让力反向从下向上挤压电阻，并改变力的大小，得到不同的R_x值。最后绘成的图像如图所示，除观察到电阻R_x的阻值随压力F的增大而均匀减小外，还可以得到的结论是_______________________。当F竖直向下时，可得R_x与所受压力F的数值关系是R_x＝_____________________。

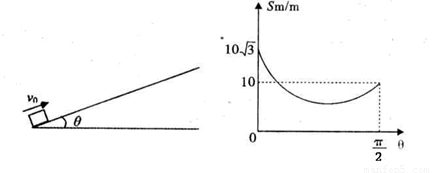

在某一个探究实验中，实验员将某物体以某一确定的初速率沿斜面向上推出（斜面足够长且与水平方向的倾角可调节），设物体在斜面上能达到的最大位移为,实验测得与斜面倾角的关系如右图所示，g取10m/s²，求：物体的初速率和物体与斜面间的动摩擦因数。
