下列关于原子和原子核的说法正确的是

A．β衰变现象说明电子是原子核的组成部分

B．α粒子散射实验揭示了原子具有核式结构

C．氢原子核外电子轨道半径越大，其能量越高

D．氢原子核外电子轨道半径越小，其能量越高

目前我国已发射北斗导航地球同步卫星十六颗，大大提高了导航服务质量，这些卫星

A．环绕地球运行可以不在同一条轨道上

B．运行角速度相同

C．运行速度大小相等，且都大于7.9km/s

D．向心加速度大于静止在赤道上物体的向心加速度的大小。

暴雨前，有一云层（相当于带电体）正慢慢靠近地面，某野外地面附近有一质量较小的带电体被吸上天空，以下说法正确的是

A．带电体在上升中电势能越来越大

B．带电体在上升中跟云层间的电势差越来越大

C．带电体在上升中所处环境的电场强度是越来越大

D．带电体的加速度越来越大

 如图所示平行的金属双轨与电路处在竖直向下的匀强磁场B中，一金属杆放在金属双轨上在恒定外力F作用下做匀速运动，则在开关S

A.闭合瞬间通过金属杆的电流增大

B闭合瞬间通过金属杆的电流减小

C．闭合后金属杆先减速后匀速

D．闭合后金属杆先加速后匀速

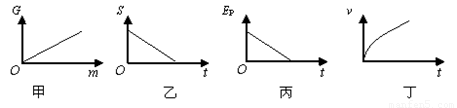

对下列各图蕴含的信息理解正确的是

A．图甲的重力—质量图像说明同一地点的重力加速度相同

B．图乙的位移—时间图像表示该物体受力平衡

C．图丙的重力势能—时间图像表示该物体克服重力做功

D．图丁的速度—时间图像表示该物体的合力随时间增大

（18分）

（1）（8分）（8分）某同学用如图所示的装置测定重力加速度：

①电磁打点计时器的工作电压为           ，频率              ．

②打出的纸带如图所示，实验时纸带的        端应和重物相连接．（选填“甲”或“乙”）

③实验中在纸带上连续打出点1、2、3、……、9，如图所示，由纸带所示数据可算出实验时的加速度为        m/s²．

④当地的重力加速度数值为9.8m/s²，请列出测量值与当地重力加速度的值有差异的主要原因

（2）（10分）电动自行车的电瓶用久以后性能会下降，表现之一为电池的电动势变小，内

阻变大。某兴趣小组从旧电动自行车上取下四块电池，分别标为A、B、C、D，

测量它们的电动势和内阻。

①用多用表直流电压50V挡测量每块电池的电动势。测量电池A时，多用电表的指针如图甲所示，其读数为               。

②用图乙所示电路测量A、B、C、D四块电池的电动势E和内阻r，图中R0为保护电阻，其阻值为5Ω。改变电阻箱的阻值R，测出对应的电流I，根据测量数据分别做出A、B、C、D四块电池的图线，如图丙。由图线C可知电池C的电动势E=        ；内阻r=         。

③电路图中的变阻箱R能否用滑动变动器代替        （选填“能”、“不能”）

④分析图丙可知，电池        较优(选填“A”、“B”、“C”或“D”)。

如图所示，P物体推压着轻弹簧置于A点，Q物体放在B点静止,P和Q的质量均为物体，它们的大小相对于轨道来说可忽略。光滑轨道ABCD中的AB部分水平，BC部分为曲线，CD部分为直径d=5m圆弧的一部分， 该圆弧轨迹与地面相切，D点为圆弧的最高点，各段连接处对滑块的运动无影响。现松开P物体，P沿轨道运动至B点，与Q相碰后不再分开，最后两物体从D点水平抛出，测得水平射程S=2m。

() 求：

(1)两物块水平抛出抛出时的速度

(2)两物块运动到D点时对圆弧的压力N

(3)轻弹簧被压缩时的弹性势能

（18分）中心均开有小孔的金属板C、D与半径为d的圆形单匝金属线圈连接，圆形框内有垂直纸面的匀强磁场，大小随时间变化的关系为B=kt(k未知且k>0)，E、F为磁场边界，且与C、D板平行。D板右方分布磁场大小均为B₀，方向如图所示的匀强磁场。区域Ⅰ的磁场宽度为d，区域Ⅱ的磁场宽度足够。在C板小孔附近有质量为m、电量为q的负离子由静止开始加速后，经D板小孔垂直进入磁场区域Ⅰ，不计离子重力。

（1）判断圆形线框内的磁场方向；

（2）若离子从C板出发，运动一段时间后又恰能回到C板出发点，求离子在磁场中运动的总时间；

（3）若改变圆形框内的磁感强度变化率k，离子可从距D板小孔为2d的点穿过E边界离开磁场，求圆形框内磁感强度的变化率k是多少？

如图所示，将一个质量为m的球固定在弹性杆AB的上端，今用测力计沿水平方向缓慢拉球，使杆发生弯曲，在测力计的示数逐渐增大的过程中，AB杆对球的弹力方向为

A．始终水平向左

B．始终竖直向上

C．斜向左上方，与竖直方向的夹角逐渐增大

D．斜向左下方，与竖直方向的夹角逐渐增大

如图所示,一绝热容器被隔板K隔开成a、b两部分.已知a内有一定量的稀薄气体,b内为真空.抽开隔板K后,a内气体进入b,最终达到平衡状态.在此过程中

A．气体对外界做功，内能减少         B．气体不做功，内能不变

C．气体压强变小，温度降低           D．气体压强变大，温度不变
