如图所示，在AB间接入正弦交流电U1=220V，通过理想变压器和二极管D1、D2给阻值R=20Ω的纯电阻负载供电，已知D1、D2为相同的理想二极管，正向电阻为0，反向电阻无穷大，变压器原线圈n1=110匝，副线圈n2=20匝，Q为副线圈正中央抽头，为保证安全，二极管的反向耐压值至少为U，设电阻R上消耗的热功率为P，则有（ ）
V，P=80W
V，P=20W
空间某一静电场的电势φ在x轴上分布如图所示，x轴上两点B、C点电场强度在x方向上的分量分别是EBx、ECx，下列说法中正确的有（ ）
如图所示，在第二象限内有水平向右的匀强电场，电场强度为E，在第一、第四象限内分别存在如图所示的匀强磁场，磁感应强度大小相等．有一个带电粒子以初速度v垂直x轴，从x轴上的P点进入匀强电场，恰好与y轴成45°角射出电场，再经过一段时间又恰好垂直于x轴进入下面的磁场．已知OP之间的距离为d，则带电粒子（ ）
d

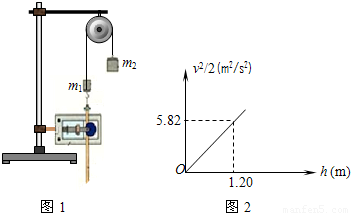

用如图实验装置验证m1、m2组成的系统机械能守恒．m2从高处由静止开始下落，m1上拖着的纸带打出一系列的点，对纸带上的点迹进行测量，即可验证机械能守恒定律．下图给出的是实验中获取的一条纸带：0是打下的第一个点，每相邻两计数点间还有4个点（图1中未标出），计数点间的距离如图所示．已知m1=50g、m2=150g，则（g取9.8m/s2，结果保留两位有效数字）
图象如图2，则当地的实际重力加速度g=______m/s2．

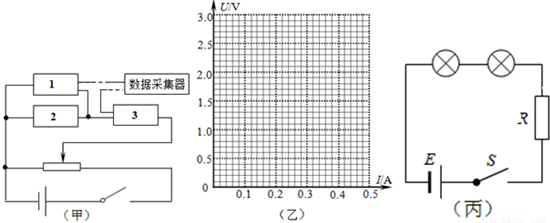

某同学利用电流、电压传感器描绘小灯泡的伏安特性曲线，采用了如图甲所示的电路．实验中得出了如下一组数据：
（1）图甲中矩形框1中应接______，矩形框2中应接______，矩形框3中应接______；（选填“电流传感器”、“电压传感器”或“小灯泡”）
（2）在图乙中画出小灯泡的U-I图线；
（3）把与本题中相同的两个灯泡接到如图丙所示的电路中，若电源电动势E=4.5V，内阻不计，定值电阻R=10Ω，此时每个灯泡的实际功率是______W．（结果保留两位有效数字）
0 71607 71615 71621 71625 71631 71633 71637 71643 71645 71651 71657 71661 71663 71667 71673 71675 71681 71685 71687 71691 71693 71697 71699 71701 71702 71703 71705 71706 71707 71709 71711 71715 71717 71721 71723 71727 71733 71735 71741 71745 71747 71751 71757 71763 71765 71771 71775 71777 71783 71787 71793 71801 176998
| 电流（A） | 0.00 | 0.10 | 0.20 | 0.30 | 0.36 | 0.39 | 0.41 | 0.43 |
| 电压（V） | 0.00 | 0.20 | 0.50 | 1.00 | 1.50 | 2.00 | 2.50 | 3.00 |
（2）在图乙中画出小灯泡的U-I图线；
（3）把与本题中相同的两个灯泡接到如图丙所示的电路中，若电源电动势E=4.5V，内阻不计，定值电阻R=10Ω，此时每个灯泡的实际功率是______W．（结果保留两位有效数字）
