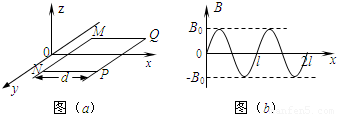

，则当线框的MN边位于x=l处时，线框中的感应电流最大
，则当线框的MN边位于x=
处时，线框受到的安培力的合力最大
，则线框中感应电流周期性变化的周期为
二极管是一种半导体元件，电路符号为，其特点是具有单向导电性．某实验兴趣小组对一只晶体二极管的伏安特性曲线进行测绘探究．据了解，该二极管允许通过的最大电流为50mA．
（1）该二极管外壳的标识模糊了，同学们用多用电表的电阻挡来判断它的正负极：当将红表笔接触二极管的左端、黑表笔接触二极管的右端时，发现指针的偏角比较小，由此可判断 （填“左”或“右”）端为二极管的正极．
（2）同学们为了描绘该二极管的伏安特性曲线，测量数据如下表，请在下面坐标纸上画出该二极管的伏安特性曲线．
他们选择以下部分器材进行实验：
A．直流电源（电动势3V，内阻忽略不计）；
B．滑动变阻器（0～20Ω）；
C．电压表（量程15V、内阻约80KΩ）； K^S*5U．C#
D．电压表（量程3V、内阻约30KΩ）；
E．电流表（量程0.6A、内阻0.1Ω）；
F．电流表（量程50mA、内阻1Ω）；
G．待测二极管；
H．导线、开关等．
为了提高测量结果的准确度，电压表应选用 ，电流表应选用 ．（填序号字母）
（3）请在虚线框内画出测量的实验电路原理图．
（4）为了更好地保护二极管，某同学对实验电路进行了改进：将一只电阻串联在二极管的支路上，则该电阻阻值至少应为 Ω．
0 71446 71454 71460 71464 71470 71472 71476 71482 71484 71490 71496 71500 71502 71506 71512 71514 71520 71524 71526 71530 71532 71536 71538 71540 71541 71542 71544 71545 71546 71548 71550 71554 71556 71560 71562 71566 71572 71574 71580 71584 71586 71590 71596 71602 71604 71610 71614 71616 71622 71626 71632 71640 176998
（1）该二极管外壳的标识模糊了，同学们用多用电表的电阻挡来判断它的正负极：当将红表笔接触二极管的左端、黑表笔接触二极管的右端时，发现指针的偏角比较小，由此可判断 （填“左”或“右”）端为二极管的正极．
（2）同学们为了描绘该二极管的伏安特性曲线，测量数据如下表，请在下面坐标纸上画出该二极管的伏安特性曲线．
| 电流I/mA | 0.2 | 1.8 | 3.9 | 8.6 | 14.0 | 21.8 | 33.5 | 50.0 | ||
| 电压U/V | 0.50 | 0.75 | 1.00 | 1.25 | 1.50 | 1.75 | 2.00 | 2.25 | 2.50 |
A．直流电源（电动势3V，内阻忽略不计）；
B．滑动变阻器（0～20Ω）；
C．电压表（量程15V、内阻约80KΩ）； K^S*5U．C#
D．电压表（量程3V、内阻约30KΩ）；
E．电流表（量程0.6A、内阻0.1Ω）；
F．电流表（量程50mA、内阻1Ω）；
G．待测二极管；
H．导线、开关等．
为了提高测量结果的准确度，电压表应选用 ，电流表应选用 ．（填序号字母）
（3）请在虚线框内画出测量的实验电路原理图．
（4）为了更好地保护二极管，某同学对实验电路进行了改进：将一只电阻串联在二极管的支路上，则该电阻阻值至少应为 Ω．
km
km
km
如图所示，一个质量为m=2.0kg的物体，放在倾角为θ=30°的斜面上静止不动，若用竖直向上的力F=10N提物体，物体仍静止（取g=10m/s2），与未施加力F时比较，下述结论正确的是（ ）
