如图所示为大型电子地磅电路图，电源电动势为E，内阻不计．不称物体时，滑片P到A端，滑动变阻器接入电路的有效电阻最大，电流较小；称重物时，在压力作用下使滑片P下滑，滑动变阻器有效电阻变小，电流变大，这样把电流对应的重量值刻在刻度盘上，就可以读出被称物体的重量值，若滑动变阻器上A、B间距离为L，最大阻值等于电阻阻值R，已知两只弹簧的总弹力与形变量成正比，其比例系为k，所称重物的重量G与电流大小I的关系为（ ）
如图所示，一小车上有一个固定的水平横杆，左边有一轻杆与竖直方向成θ角与横杆固定，下端连接一小铁球，横杆右边用一根细线吊一小铁球，当小车向右做加速运动时，细线保持与竖直方向成α角，若θ＜α，则下列说法正确的是（ ）

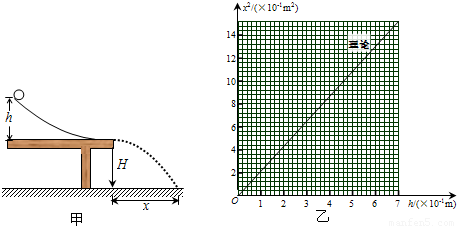

一学生利用如图甲所示的实验装置验证机械能守恒定律．该弧形轨道的末端水平，离地面的高度为H．现将一钢球从轨道的不同高度h处由静止释放，钢球的落点距离轨道末端的水平距离为x．
（1）若轨道完全光滑，则x2与h的理论关系应当满足x2=______．（用H、h表示）
（2）该同学经实验得到几组数据如表所示，请在图乙所示的坐标纸上作出x2-h关系图．
（3）对比实验结果与理论计算得到的x2-h关系图线（图乙中已画出），可知自同一高度由静止释放的钢球，其水平抛出的速率______（填“小于”或“大于”）理论值．
0 71397 71405 71411 71415 71421 71423 71427 71433 71435 71441 71447 71451 71453 71457 71463 71465 71471 71475 71477 71481 71483 71487 71489 71491 71492 71493 71495 71496 71497 71499 71501 71505 71507 71511 71513 71517 71523 71525 71531 71535 71537 71541 71547 71553 71555 71561 71565 71567 71573 71577 71583 71591 176998
（1）若轨道完全光滑，则x2与h的理论关系应当满足x2=______．（用H、h表示）
（2）该同学经实验得到几组数据如表所示，请在图乙所示的坐标纸上作出x2-h关系图．
| h/×10-1m | 2.00 | 3.00 | 4.00 | 5.00 | 6.00 |
| x2/×10-1m | 2.62 | 3.89 | 5.20 | 6.53 | 7.78 |
