在一次跳伞演习中，某空降兵携带降落伞从跳离飞机到落地的过程中沿竖直方向运动的v-t图象如图所示，则下列判断正确的是（）

A．0～10 s内空降兵和伞整体所受重力比空气阻力大
B．10 s～15 s内空降兵处于失重状态
C．10 s～15 s空降兵做匀减速运动
D．15 s后空降兵匀速下落，此过程中机械能守恒

近年来，酒驾几乎成为一种“社会公害”，交警用来检测酒驾的酒精测试仪的工作原理如图所示，其中P是半导体型酒精气体传感器，该传感器的电阻r′的倒数与酒精气体的浓度C成正比，R为定值电阻．以下关于电流表的示数I与酒精气体浓度C之间的关系的图象，正确的是（）

如图甲所示，Q₁、Q₂为两个被固定的点电荷，其中Q₁带负带，a，b两点在它们连接的延长线上．现有一带负电的粒子以一定的初速度沿直线从a点开始经b点向远处运动（粒子只受电场力作用），粒子经过a，b两点时的速度分别为v_a，v_b，其速度图象如图乙所示，以下说法中不正确的是（）
A．Q₂一定带正电
B．Q₂的电量一定大于Q₁的电量
C．b点的电场强度一定为零
D．整个运动过程中，粒子的电势能先增大后减小

如图所示，相距为d的两平行金属板的电容为C，带电量为Q．有一长为L的绝缘轻杆，两端各固定电荷量分别为-q和+q的小球，不计两球的重力和两球间的库仑力．现先将杆从平行于极板的位置I缓慢移动到垂直于极板的位置Ⅱ，再从位置Ⅱ缓慢移动到无穷远处．则（）
A．从位置I移到位置Ⅱ的过程中，两球电势能之和减小

B．从位置I移到位置Ⅱ的过程中，电场力做功为零
C．从位置Ⅱ移到无穷远处的过程中，两球的电势能之和不变
D．从位置Ⅱ移到无穷远处的过程中，克服电场力做功

如图所示，质量不计的弹簧竖直固定在水平面上，t=0时刻，将一金属小球从弹簧正上方某一高度处由静止释放，小球接触弹簧并将弹簧压缩至最低点（形变在弹性限度内），然后又被弹起离开弹簧，上升到一定高度后又下落，如此反复．通过安装在弹簧下端的压力传感器，测出该过程中弹簧弹力F随时间t变化的图象如图所示，则（）

A．运动过程中小球的机械能守恒
B．t₂～t₃这段时间内，小球的动能先增加后减少
C．t₂时刻小球的加速度为零
D．t₂～t₃这段时间内，小球的动能与重力势能之和在增加

如图所示，理想变压器原、副线圈的匝数比为10：1，b是原线圈的中心抽头，电压表和电流表均为理想电表，从某时刻开始在原线圈c、d两端加上交变电压，其瞬时值表达式为u₁=220

sin100π（V），则（）
A．当单刀双掷开关与a连接时，电压表V₁的示数为22V
B．当t=

s时，电压表V的读数为220V
C．单刀双掷开关与a连接，当滑动变阻器触头P向上移动的过程中，电压表V₁示数增大，电流表示数变小
D．当单刀双掷开关由a扳向b时，电压表V₁和电流表的示数均变小

如图，两质量均为m的小球，通过长为L的不可伸长轻绳水平相连，从某一高处自由下落，下落过程中绳处于水平伸直状态．在下落h高度时，绳的中点碰到水平放置的光滑钉子O．重力加速度为g，空气阻力不计，则（）

A．小球从开始下落到刚到达最低点的过程中机械能守恒
B．从轻绳与钉子相碰到小球刚到达最低点的过程，重力的瞬时功率先增大后减小
C．小球刚到达最低点时速度大小为

D．小球刚到达最低点时的加速度大小为

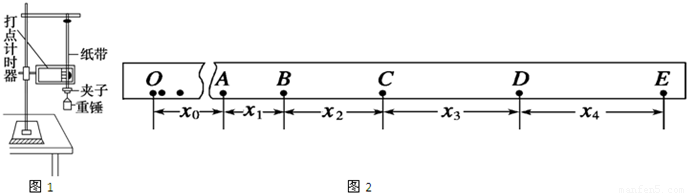

用如图1所示的实验装置验证机械能守恒定律实验所用的电源为学生电源，输出电压为6V的交流电和直流电两种．重锤从高处由静止开始下落，重锤上拖着的纸带打出一系列的点，对图中纸带上的点痕进行测量．

即可验证机械能守恒定律
①下面列举了该实验的几个操作步骤
A．按照图示的装置安装器件；
B．将打点计时器接到电源的“直流输出”上
C．用天平测出重锤的质量；
D．先接通电源，后释放纸带，打出一条纸带
E．测量纸带上某些点间的距离；
F．根据测量的结果计算重锤下落过程中减少的重力势能是否等于增加的动能
其中没有必要进行的步骤是______，操作不当的步骤是______．
②利用这个装置也可以测量重锤下落的加速度．如图2所示是打出的一条纸带，选取纸带上的连续的五个点A、B、C、D、E，测出各点之间的距离如图2所示．使用电流的频率为f，则计算重锤下落的加速度的表达式a=______．（用x₁、x₂、x₃、x₄及f表示）
③在验证机械能守恒定律的实验中发现，重锤减小的重力势能总是大于重锤增加的动能，其主要原因是重锤和纸带下落过程中存在阻力作用，可以通过该实验装置测阻力的大小，若已知当地重力加速度为g，还需要测量的物理量是______．

要测量电压表V₁的内阻RV，其量程为2V，内阻约2KΩ．实验室提供的器材有：
电流表A，量程0.6A，内阻约为0.1Ω；
电压表V₂，量程5V，内阻约为5KΩ；
定值电阻R₁，阻值为30Ω；
定值电阻R₂，阻值为3KΩ；
滑动变阻器R₃，最大阻值100Ω，额定电流1.5A；
电源E，电动势6V，内阻约0.5Ω；
开关S一个，导线若干．
（1）有人拟将待测电压表V₁和题中所给的电流表A串连接入电压合适的测量电路中，测出V₁的电压和电流，再计算出R_V．该方案实际上不可行，其最主要的原因是______
（2）请从上述器材中选择必要的器材，设计一个测量电压表V₁内阻R_V的实验电路．要求测量尽量准确，实验必须在同一电路中，且在不增减元件的条件下完成．试画出符合要求的实验电路图（图中电源与开关已连接好），并标出所选元件的相应字母代号______．
（3）由上问写出电压表V₁内阻R_V的表达方式，说明式中各测量量的物理意义．

（选修模块3-3）
（1）以下说法正确是______
A、满足能量守恒定律的宏观过程都是可以自发进行的
B、熵是物体内分子运动无序程度的量度
C、若容器中用活塞封闭着刚好饱和的一些水汽，当保持温度不变向下缓慢压活塞时，水汽的质量减少，密度不变
D、当分子间距离增大时，分子间引力增大，而分子间斥力减少
（2）如图1所示，由导热材料制成的气缸和活塞将一定质量的理想气体封闭在气缸内，活塞与气缸壁之间无摩擦，活塞上方存有少量液体，将一细管插入液体，利用虹吸现象，使活塞上方液体缓慢流出，在此过程中，大气压强与外界的温度均保持不变，下列各个描述理想气体状变化的图象中与上述过程相符合的是图2中的______图，该过程为______过程（选填“吸热”、“放热”或“绝热”）

（3）如图3，一集热箱里面封闭着一定量的气体，集热板作为箱的活塞且始终正对着太阳，其面积为S，在t时间内集热箱里气体膨胀对外做功数值为W，其内能增加了△U，不计封闭气体向外散的热，已知照射到集热板上太阳光的能量有50%被箱内气体吸收求：
①这段时间内集热箱里气体共吸收的热量；
②太阳光照在集热板单位面积上的辐射功率．
