为研究自由落体运动，实验者从某砖墙前的高处由静止释放一个石子，让其自由落下，拍摄到石子下落过程中的一张照片如图所示．由于石子的运动，它在照片上留下了一条模糊的径迹．已知每层砖的平均厚度为6.0cm，这个照相机的曝光时间为1.2×10^-2s，则拍摄到的石子位置A距石子下落的起始位置的距离约为（）

A．3.5m
B．5.0m
C．6.5m
D．8.0m

如图所示，一轻质弹簧竖直立在水平地面上，弹簧一端固定在地面上．一小球从高处自由下落到弹簧上端，将弹簧压缩至最低点．在小球开始下落至最低点的过程中，弹簧始终处于弹性限度内．在此过程中，能正确表示小球的加速度a随下降位移x的大小变化关系是下面图象中的（）

在如图所示的电路中，电源的电动势为E，内阻为r，L为小灯泡（其灯丝电阻可视为不变），R₁、R₂为定值电阻，R₃为光敏电阻，其阻值大小随所受照射光强度的增大而减小，v为理想电压表．若将照射R₃的光的强度减弱，则（）

A．电压表的示数变大
B．通过R₂的电流变小
C．小灯泡消耗的功率变小
D．电源两端的电压变大

2008年9月27日“神舟七号”宇航员翟志刚顺利完成出舱活动任务，他的第一次太空行走标志着中国航天事业全新时代的到来．“神舟七号”绕地球做近似匀速圆周运动，其轨道半径为r，若另有一颗卫星绕地球做匀速圆周运动的半径为2r，则可以确定（）

A．翟志刚出舱后处于完全失重状态
B．翟志刚出舱取回外挂实验样品，若样品脱手，则样品做自由落体运动
C．“神舟七号”与卫星的加速度大小之比为4：1
D．“神舟七号”与卫星的线速度大小之比为1：

X轴上有两点电荷Q₁和Q₂，Q₁和Q₂之间连线上各点电势高低如图曲线所示（AP＞PB），选无穷远处电势为0，从图中可以看出（）

A．Q₁电荷量一定大于Q₂电荷量
B．Q₁和Q₂一定同种电荷
C．P点电场强度是0
D．Q₁和Q₂之间连线上各点电场方向都指向Q₂

如图所示，两平行、正对金属板水平放置，使上面金属板带上一定量正电荷，下面金属板带上等量的负电荷，再在它们之间加上垂直纸面向里的匀强磁场．一个带电粒子以某一初速度v沿垂直于电场和磁场的方向从两金属板左端中央射入后向上偏转．若带电粒子所受重力可忽略不计，仍按上述方式将带电粒子射入两板间，为使其进入两板间后向下偏转，下列措施中一定可行方案是（）

A．仅增大带电粒子射入时的速度
B．仅增大两金属板所带的电荷量
C．仅减小射入粒子所带电荷量
D．仅改变射入粒子电性

如图所示是一种多用表的表盘，在两次测量中表盘指针位置分别如a和b 所示．若多用表的选择开关处在电阻×10档位，则指针a位置的读数是______Ω；若多用表的选择开关处在直流电压2.5档位，则指针b位置的读数是______V．

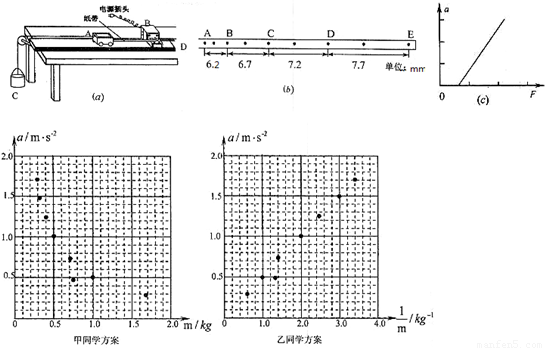

某组同学设计了“探究加速度a与物体所受合力F及质量m的关系”实验．图（a）为实验装置简图，A为小车，B为电火花计时器，C为装有细砂的小桶，D为一端带有定滑轮的长方形木板，实验中认为细绳对小车拉力F等于细砂和小桶的总重量，小车运动的加速度a可用纸带上打出的点求得
（1）图（b）为某次实验得到的纸带，已知实验所用电源的频率为50Hz取纸带上每两个点为一个计数点A、B、C、D、E．根据纸带可求出小车的加速度大小为 m/s²．（结果保留两位有效数字）
②在“探究加速度a与质量m的关系”时，保持细砂和小桶质量不变，改变小车质量m，分别记录小车加速度a与其质量m的数据．在分析处理时，该组同学存在两种方案；甲同学认为应该根据实验中测得的数据作出小车加速度a与其质量m的图象；乙同学认为应该根据实验中测得的数据作出小车加速度a与其质量倒数

的图象．两位同学都按照自己的方案将实验数据在坐标系中进行了标注，但尚未完成图象（如下图所示）．你认为同学（填“甲”、“乙”）的方案更合理．请继续帮助该同学作出坐标中的图象．
（2）“探究加速度a与合力F的关系”时，保持小车的质量不变，改变小桶中细砂的质量，该同学根据实验数据作出了加速度a与合力F的图线如图（c），该图线不通过坐标原点，试分析图线不通过坐标原点的原因．

如图所示，倾角θ=37°的斜面固定在水平面上．质量m=1.0kg的小物块受到沿斜面向上的F=9.0N的拉力作用，小物块由静止沿斜面向上运动．小物块与斜面间的动摩擦因数μ=0.25．（斜面足够长，取g=10m/s²，sin37°=0.6，cos37°=0.8）
（1）求小物块运动过程中所受摩擦力的大小；
（2）求在拉力的作用过程中，小物块加速度的大小；
（3）若在小物块沿斜面向上运动0.80m时，将拉力F撤去，求此后小物块沿斜面向上运动的距离．

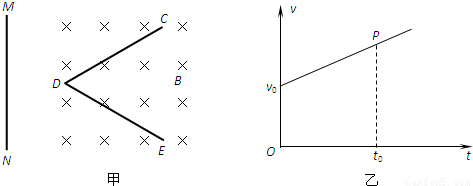

如图甲所示，CDE是固定在绝缘水平面上的光滑金属导轨，CD=DE=L，∠CDE=60°，CD和DE单位长度的电阻均为r，导轨处于磁感应强度为B、竖直向下的匀强磁场中．MN是绝缘水平面上的一根金属杆，其长度大于L，电阻可忽略不计．现MN在向右的水平拉力作用下以速度v在CDE上匀速滑行．MN在滑行的过程中始终与CDE接触良好，并且与C、E所确定的直线平行．

（1）求MN滑行到C、E两点时，C、D两点电势差的大小；
（2）推导MN在CDE上滑动过程中，回路中的感应电动势E与时间t的关系表达式；
（3）在运动学中我们学过：通过物体运动速度和时间的关系图线（v-t图）可以求出物体运动的位移x，如图乙中物体在0～t时间内的位移在数值上等于梯形OvPt的面积．通过类比我们可以知道：如果画出力与位移的关系图线（F-x图）也可以通过图线求出力对物体所做的功．
请你推导MN在CDE上滑动过程中，MN所受安培力F_安与MN的位移x的关系表达式，并用F_安与x的关系图线求出MN在CDE上整个滑行的过程中，MN和CDE构成的回路所产生的焦耳热．
