（Ⅰ）为研究滑块的运动，选用滑块、钩码、纸带、毫米刻度尺、带滑轮的木板、以及由漏斗和细线构成的单摆等组成如图1所示的装置，实验中，滑块在钩码作用下拖动纸带做匀加速直线运动，同时让单摆垂直于纸带运动方向做小摆幅摆动，漏斗可以漏出很细的有色液体，在纸带上留下的痕迹记录了漏斗在不同时刻的位置，如图2所示①漏斗和细线构成的单摆在该实验中所起的作用与下列哪个仪器相同？______（填写仪器序号）
A．打点计时器B．秒表C．毫米刻度尺D．电流表
②如果用该实验装置测量滑块加速度，对实验结果影响最大的原因是：______
（Ⅱ）如图是用来测量未知电阻Rx的实验电路的实物连线示意图，图中Rx是待测电阻，阻值约为几kΩ；E是电池组，电动势6V，内阻不计；V是电压表，量程3V，内阻r=3kΩ；R是电阻箱，阻值范围0～999Ω；R₁是滑动变阻器，S₁和S₂是单刀单掷开关．主要的实验步骤如下：
a．连好电路后，合上开关S₁和S₂，调节滑动变阻器的滑片，使得电压表的示数为3.0V．
b．合上开关S₁，断开开关S₂，保持滑动变阻器的滑片位置不变，调节电阻箱的阻值，使得电压表的示数为1.5V．
c．读出电阻箱的阻值（电阻箱的旋钮位置如图所示），并计算求得未知电阻Rx的大小．
d．实验后整理仪器．

①根据实物连线示意图，在虚线框内画出实验的电路图，图中标注元件的符号应与实物连接图相符．
②供选择的滑动变阻器有：滑动变阻器A：最大阻值100Ω，额定电流0.5A；滑动变阻器B：最大阻值20Ω．额定电流1.5A
为了使实验的系统误差尽量小，实验应选用的滑动变阻器是______（填代号）．
③未知电阻Rx=______．（保留2位有效数字）
④测量值与真实值比较，测量值比真实值______．（填“偏大”、“相等”或“偏小”）

在消防演习中，消防队员通过一根竖直的长绳从楼房顶端由静止开始滑下，经一段时间落地．某消防队员下滑过程中轻绳对消防队员的作用力随时间变化情况如图所示，已知消防队员质量m=60kg，消防队员脚一触地其与长绳作用力即为零，g取10m/s²．求：楼房的高度．

如图所示是放置在竖直平面内的游戏滑轨，有一质量m=2kg的小球穿在轨道上．滑轨由四部分粗细均匀的滑杆组成：水平直轨道AB；倾斜直轨道CD，长L=6m，与水平面间的夹角θ=37；半径R₁=1m的圆弧轨道APC；半径R₂=3m的圆弧轨道BQED．直轨道与圆弧轨道相切，切点分别为A、B、D、C，E为最低点．倾斜直轨道CD与小球间的动摩擦因数为μ=5/32，其余部分均为光滑轨道，取g=10m/s²，sin37°=0.6，cos37°=0.8．现让小球从AB的正中央以初速度V=10m/s开始向左运动，问：
（1）第一次经过E处时，轨道对小球的作用力为多大？
（2）小球第一次经过C点时的速度为多大？

如图所示，水平线MN的上方区域是场强大小为E的匀强电场，其方向指向右上方向且与MN的夹角θ=45°，水平线MN的下方是有一定高度的磁感应强度为B的匀强磁场，其方向垂直纸面向外．一个不计重力的带负电的粒子，从MN上的O点，以v的初速度沿电场方向射入匀强电场．已知粒子的电量为q，质量为m，求：
（1）要使粒子离开匀强电场后能够再次返回匀强电场，匀强磁场的高度d至少为多少？
（2）若水平虚线MN下方的匀强磁场是足够高，求粒子离开O点后第一次回到水平线MN进入磁场到第二次回到MN的过程，所用的时间t₁为多少？
（3）粒子第二次回到MN到第三次回到MN的过程，所用的时间t₂为多少？

〔物理-选修3-3〕（本题共有两小题，每小题只有一个选项符合题意．）
（1）下列说法中正确的是______（填选项前的编号）
A．扩散运动向着更为无序的方向进行，是可逆过程
B．物体的内能取决于温度和物质的量
C．分子间作用力随分子间距离的增大而减小
D．液晶对不同颜色光的吸收强度随电场强度的变化而变化
（2）一定质量的理想气体，从状态A经状态B变化到C，如图所示，则气体在状态A、B、C时热力学温度之比为______（填选项前的编号）
A.3：2：1 B.4：3：4 C.3：4：3 D.1：2：3．

〔物理--选修3-5〕
（1）以下说法正确的是______（填选项前的编号）
A．X射线是处于激发态的原子核辐射出的
B．增加入射光的强度，可以增加光电子的动能
C．放射性元素发生一次β衰变，原子序数减少1
D．当氢原子从n=3的状态跃迁到n=2的状态时，发射出光子，核外电子动能增加
（2）质量为m的炮弹沿水平方向飞行，其动能为E_k，突然在空中爆炸成质量相同的两块，其中一块向后飞去，动能为

，另一块向前飞去，则向前的这块的动能为______（填选项前的编号）
A.

一只小灯泡，标有“3V，0.6W”字样．现用图2的器材测量该小灯泡的伏安特性曲线，（滑动变阻器最大阻值为10Ω；电源电动势为6V，内阻为1Ω；电流表内阻为1Ω，电压表的内阻为10kΩ）．
（1）在设计电路的过程中，为了尽量减小实验误差，电流表应采用（选填“内接”或“外接”）法．滑动变阻器的连接方式应采用（选填“分压式”或“限流式”）；
（2）用笔画线当导线，根据设计的电路图将实物图连成完整的电路（图中有三根导线已经接好）．

（1）已知打点计时器接的交流电源频率是f，用它记录一个匀变速直线运动小车的位移，打出的一条纸带和已选好的计数点0、1、2、3、4、5、6如图1所示（已知相邻两计数点中间有四个点未画出）．某同学测量出1与2两点间的距离为S₁₂，5与6两点间的距离为S₅₆，由此可算出小车运动的加速度为a= ．

（2）图2为某次实验中用游标卡尺测量硬塑环外径（甲图）与内径（乙图）的图示，由图可知该硬塑环的外径为    cm，内径为    cm，平均厚度为    cm．
（3）气垫导轨是常用的一种实验仪器，它是利用气泵将压缩空气通过导轨的众多小孔高速喷出，在导轨与滑块之间形成薄薄一层气垫，使滑块悬浮在导轨上．由于气垫的摩擦力极小，滑块在导轨上的运动可很好地近似为没有摩擦的运动．我们可以用固定在气垫导轨上的光电门A、B和光电计时装置，以及带有I形挡光条的滑块C、D来验证动量守恒定律．已知I形挡光条的持续挡光宽度为L，实验装置如图3所示，采用的实验步骤如下：
a．调节气垫导轨底座螺母，观察导轨上的气泡仪，使导轨成水平状态；
b．在滑块C、D间放入一个轻质弹簧，用一条橡皮筋捆绑箍住三者成一水平整体，静置于导轨中部；
c．将光电门尽量靠近滑块C、D两端；
d．烧断捆绑的橡皮筋，使滑块C、D在弹簧作用下分离，分别通过光电门A、B；
e．由光电计时器记录滑块C第一次通过光电门A时I形挡光条持续挡光的时间t_C，以及滑块D第一次通过光电门B时I形挡光条持续挡光的时间t_D．
①实验中还应测量的物理量是    ；
②根据上述测量的实验数据及已知量，验证动量守恒定律的表达式是    ；
上式中算得的C、D两滑块的动量大小并不完全相等，产生误差的主要原因是    ；
③利用上述实验数据能否测出被压缩弹簧的弹性势能的大小？如能，请写出计算表达式    ．

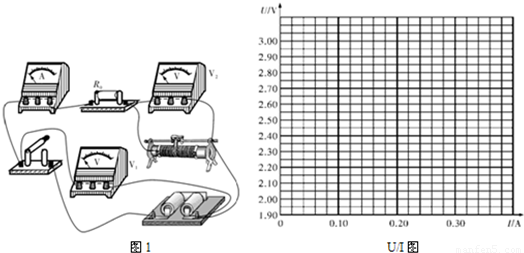

利用如图1所示的电路测定电源的电动势和内电阻，提供的器材有

（A）干电池两节，每节电池的电动势约为1.5V，内阻未知
（B）直流电压表V₁、V₂，内阻很大
（C）直流电流表A，内阻可忽略不计
（D）定值电阻R，阻值未知，但不小于5Ω
（E）滑动变阻器
（F）导线和开关
（1）甲同学利用该电路完成实验时，由于某根导线发生断路故障，因此只记录了一个电压表和电流表的示数，如表所示：

U/V	2.62	2.48	2.34	2.20	2.06	1.92
I/A	0.08	0.12	0.19	0.20	0.24	0.28

试利用表格中的数据作出U-I图，由图象可知，该同学测得两节干电池总的电动势值为 V，总内阻为 Ω．由计算得到的数据可以判断能够正确示数的电压表应为表（选填“V₁”或“V₂”）．
（2）乙同学在找出断路的导线并调换好的导线后，连接该电路继续实验时，由于电流表发生短路故障，因此只能记下两个电压表的示数，该同学利用表中的数据，以表V₁的示数U₁为横坐标、表V₂的示数U₂为纵坐标作图象，也得到一条不过原点的直线，已知直线的斜率为k，截距大小为b，则两节干电池总的电动势大小为，两节干电池的总内阻（选填“可以”或“不可以”）求出．

I．如图所示是用双缝干涉测光的波长的实验设备示意图．在某次实验中，已知双缝到光屏之间的距离是600mm，双缝之间的距离是0.20mm，单缝到双缝之间的距离是100mm，某同学在用测量头测量时，先将测量头目镜中看到的分划板中心刻线对准某条亮纹（记作第1条）的中心，这时手轮上的示数如图a所示．然后他转动测量头，使分划板中心刻线对准第7条亮纹中心，这时手轮上的示数如图b所示，图b中示数 mm．由此可以计算出这次实验中所测得的单色光波长为 m．（计算波长结果保留二位有效数字）．

II．在测定一节干电池的电动势和内电阻的实验中，备有下列器材：
A．待测的干电池（电动势约为1.5V，内电阻小于1.0Ω）
B．电流表G（满偏电流3mA，内阻R_G=10Ω）
C．电流表A（0～0.6A，内阻0.1Ω）
D．滑动变阻器R₁（0～20Ω，10A）
E．滑动变阻器R₂（0～200Ω，1A）
F．定值电阻R（990Ω）
G．开关和导线若干
（1）某同学发现上述器材中虽然没有电压表，但给出了两个电流表，于是他设计了如图甲所示中的a、b两个参考实验电路，
其中合理的是；在该电路中，为了操作方便且能准确进行测量，滑动变阻器应选（填写器材之前的字母代号）．
（2）图乙为该同学根据（1）中选出的合理的实验电路利用测出的数据绘出的I₁-I₂图线（I₁为电流表G的示数，I₂为电流表A的示数），则由图线可得电池的电动势E= V，内阻r= Ω．
