如图所示，倾角为30°、高为L的固定斜面底端与水平面平滑相连，质量分别为3m、m的两个小球A、B用一根长为L的轻绳连接，A球置于斜面顶端．现由静止释放A、B两球，球B与弧形挡板碰撞过程时间极短无机械能损失，且碰后只能沿斜面下滑，两球最终均滑到水平面上．已知重力加速度为g，不计一切摩擦，则（ ）
某同学利用竖直上抛小球的频闪照片验证机械能守恒定律．频闪仪每隔0.05s闪光一次，图中所标数据为实际距离，该同学通过计算得到不同时刻的速度如下表（当地重力加速度取9.8m/s2，小球质量m=0.2kg，结果保留三位有效数字）：| 时刻 | t2 | t3 | t4 | t5 |
| 速度（m/s） | 4.99 | 4.48 | 3.98 |
（2）从t2 到t5时间内，重力势能增量△Ep=______J，动能减少量△Ek=______J；
（3）在误差允许的范围内，若△Ep与△Ek近似相等，从而验证了机械能守恒定律．由上述计算得△Ep______△Ek （选填“＞”、“＜”或“=”），造成这种结果的主要原因是______．

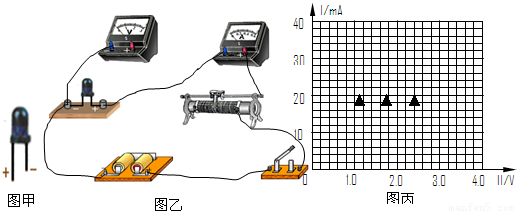

发光二极管在生产和生活中得到了广泛应用．图甲是一种发光二极管的实物图，正常使用时，带“+”号的一端接高电势，带“-”号的一端接低电势．某同学想描绘它的伏安特性曲线，实验测得它两端电压U和通过它电流I的数据如下表所示：
（1）实验室提供的器材如下：
A．电压表（量程0-3V，内阻约10kΩ） B．电压表（量程0-15V，内阻约25kΩ）
C．电流表（量程0-50mA，内阻约50Ω） D．电流表（量程0-0.6A，内阻约1Ω）
E．滑动变阻器（阻值范围0-10Ω，允许最大电流3A）
F．电源（电动势6V，内阻不计） G．开关，导线
该同学做实验时，电压表选用的是______，电流表选用的是______（填选项字母）．
（2）请在图乙中以笔划线代替导线，按实验要求将实物图中的连线补充完整．
（3）根据表中数据，在图丙所示的坐标纸中画出该发光二极管的I-U图线．
（4）若此发光二极管的最佳工作电流为10mA，现将此发光二极管与电动势为3V、内阻不计的电池组相连，还需串联一个阻值R=______Ω的电阻，才能使它工作在最佳状态 （结果保留三位有效数字）．
0 71002 71010 71016 71020 71026 71028 71032 71038 71040 71046 71052 71056 71058 71062 71068 71070 71076 71080 71082 71086 71088 71092 71094 71096 71097 71098 71100 71101 71102 71104 71106 71110 71112 71116 71118 71122 71128 71130 71136 71140 71142 71146 71152 71158 71160 71166 71170 71172 71178 71182 71188 71196 176998
| U/V | 0.40 | 0.80 | 1.20 | 1.60 | 2.00 | 2.40 | 2.80 | |
| I/mA | 0.9 | 2.3 | 4.3 | 6.8 | 12.0 | 19.0 | 30.0 |
A．电压表（量程0-3V，内阻约10kΩ） B．电压表（量程0-15V，内阻约25kΩ）
C．电流表（量程0-50mA，内阻约50Ω） D．电流表（量程0-0.6A，内阻约1Ω）
E．滑动变阻器（阻值范围0-10Ω，允许最大电流3A）
F．电源（电动势6V，内阻不计） G．开关，导线
该同学做实验时，电压表选用的是______，电流表选用的是______（填选项字母）．
（2）请在图乙中以笔划线代替导线，按实验要求将实物图中的连线补充完整．
（3）根据表中数据，在图丙所示的坐标纸中画出该发光二极管的I-U图线．
（4）若此发光二极管的最佳工作电流为10mA，现将此发光二极管与电动势为3V、内阻不计的电池组相连，还需串联一个阻值R=______Ω的电阻，才能使它工作在最佳状态 （结果保留三位有效数字）．
