一质量不计的直角形支架两端分别连接质量为m和2m的小球A和B．支架的两直角边长度分别为2l和l，支架可绕固定轴O在竖直平面内无摩擦转动，如图所示．开始时OA边处于水平位置，由静止释放，则（ ）

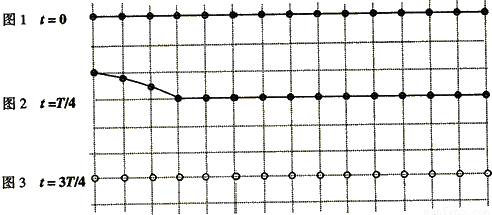

时刻的波形图（T为波的周期）．在图3中画出t=
时刻的波形图．
如图所示，在研究平抛运动时，小球A沿轨道滑下，离开轨道末端（末端水平）时撞开轻质接触式开关S，被电磁铁吸住的小球B同时自由下落．改变整个装置的高度H做同样的实验，发现位于同一高度的A、B两球总是同时落地，该实验现象说明了A球在离开轨道后______
如图所示，在“有固定转动轴物体的平衡条件实验中，调节力矩盘使其平衡，弹簧秤的读数为______N，此时力矩盘除受到钩码作用力F1、F2、F3和弹簧拉力F4外，主要还受______力和______力的作用，如果每个钩码的质量均为0.1kg，盘上各圆的半径分别是0.05m、0.10m、0.15m、0.20m（取g=10m/s2），则F2的力矩是______N?m．有同学在做这个实验时，发现顺时针力矩之和与逆时针力矩之和存在较大差距．检查发现读数和计算均无差错，请指出造成这种差距的一个可能原因，并提出简单的检验方法（如例所示，将答案填在下表空格中）．
0 70936 70944 70950 70954 70960 70962 70966 70972 70974 70980 70986 70990 70992 70996 71002 71004 71010 71014 71016 71020 71022 71026 71028 71030 71031 71032 71034 71035 71036 71038 71040 71044 71046 71050 71052 71056 71062 71064 71070 71074 71076 71080 71086 71092 71094 71100 71104 71106 71112 71116 71122 71130 176998
| 可能原因 | 检验方法 | |
| 例 | 力矩盘面没有调到竖直 | 用一根细线挂一钩码靠近力矩盘面，如果细线与力矩盘面间存在一个小的夹角，说明力矩盘不竖直． |
| 答 |
