如图所示，小木块的质量为m，可看成质点，木板质量为M=2m，长度为l，一根质量不计的轻绳通过定滑轮分别与M和m连接，小木块与木板间以及木板与水平面间的动摩擦因数均为μ，开始时木块静止在木板左端．现用水平向右的恒力将木块拉至木板右端，则（ ）

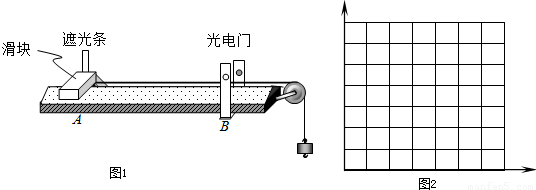

某同学用如图1所示装置“研究物体的加速度与外力关系”，他将光电门固定在气垫轨道上的某点B处，调节气垫导轨水平后，用重力为F的钩码，经绕过滑轮的细线拉滑块，每次滑块从同一位置A由静止释放，测出遮光条通过光电门的时间t．改变钩码个数，重复上述实验．记录的数据及相关计算如下表．
（1）为便于分析F与t的关系，应作出
的关系图象，请在坐标纸上（图2）作出该图线
（2）由图线得出的实验结论是：______
（3）设AB间的距离为s，遮光条的宽度为d，请你由上述实验结论推导出物体的加速度a与时间t的关系式为______
| 实验次数 | 1 | 2 | 3 | 4 | 5 |
| F/N | 0.49 | 0.98 | 1.47 | 1.96 | 2.45 |
| t/（ms） | 40.4 | 28.6 | 23.3 | 20.2 | 18.1 |
| t2/（ms）2 | 1632.2 | 818.0 | 542.9 | 408.0 | 327.6 |
 | 6.1 | 12.2 | 18.4 | 24.5 | 30.6 |
的关系图象，请在坐标纸上（图2）作出该图线（2）由图线得出的实验结论是：______
（3）设AB间的距离为s，遮光条的宽度为d，请你由上述实验结论推导出物体的加速度a与时间t的关系式为______
在研究电路元件的伏安特性时，某同学分别对元件1（某合金丝）、元件2（白炽灯“220V，40W”）、元件3（小灯泡“6V，3W”）进行了实验．下表是用同一电路测量它们在低电压（6V以内）时的伏安特性所记录的数据（测量中选取了不同量程的电流表）：
（1）请在方框中画出该实验的电路图，并将没有连接好的实物电路补充完整．
（2）比较表中元件2和元件3的有关数据，可以得出元件的电阻随着两端电压的增大而______选填“增大”、“减小”或“不变”）．
（3）用此电路测量二极管的伏安特性时，发现正向连接与反向连接时在相同电压下电流有较大出入，原因是______．
0 70835 70843 70849 70853 70859 70861 70865 70871 70873 70879 70885 70889 70891 70895 70901 70903 70909 70913 70915 70919 70921 70925 70927 70929 70930 70931 70933 70934 70935 70937 70939 70943 70945 70949 70951 70955 70961 70963 70969 70973 70975 70979 70985 70991 70993 70999 71003 71005 71011 71015 71021 71029 176998
| U/VI/A元件 | 0.0 | 1.0 | 2.0 | 3.0 | 4.0 | 5.0 | 6.0 |
| 元件1 | 0.0 | 0.100 | 0.200 | 0.300 | 0.400 | 0.500 | 0.600 |
| 元件2 | 0.0 | 0.008 | 0.0158 | 0.0235 | 0.031 | 0.038 | 0.045 |
| 元件3 | 0.0 | 0.500 | 0.500 | 0.545 | 0.588 | 0.625 | 0.667 |
（1）请在方框中画出该实验的电路图，并将没有连接好的实物电路补充完整．
（2）比较表中元件2和元件3的有关数据，可以得出元件的电阻随着两端电压的增大而______选填“增大”、“减小”或“不变”）．
（3）用此电路测量二极管的伏安特性时，发现正向连接与反向连接时在相同电压下电流有较大出入，原因是______．
A．一位同学为了表演“轻功”，用打气筒给4只相同的气球充以相等质量的空气（可视为理想气体），然后将它们放置在水平木板上，再在气球的上方平放一块轻质塑料板，如图所示．这位同学慢慢站上轻质塑料板中间位置的过程中，气球一直没有破裂，球内气体温度可视为不变．
