如图所示的直角三角板紧贴在固定的刻度尺上方，现假使三角板沿刻度尺水平向右匀速运动的同时，一支钢笔从三角板直角边的最下端，由静止开始沿此边向上做匀加速直线运动，下列关于铅笔尖的运动及其留下的痕迹的判断中正确的有（ ）
mv2

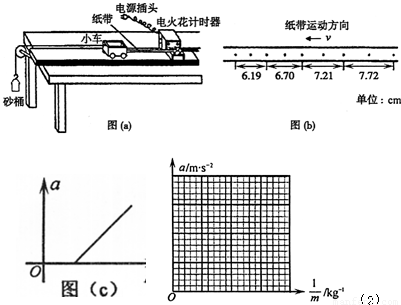

某同学设计了一个探究加速度a与物体所受合力F及质量m关系的实验，图（a）为实验装置简图．（交流电的频率为50Hz）
（1）图（b）为某次实验得到的纸带，根据纸带可求出小车的加速度大小为______m/s2．（保留二位有效数字）
（2）保持砂和砂桶质量不变，改变小车质量m，分别得到小车加速度a与质量m及对应的
，数据如下表：
请在方格坐标纸中画出
图线，并从图线求出小车加速度a与质量倒数
之间的关系式是______．
（3）保持小车质量不变，改变砂和砂桶质量，该同学根据实验数据作出了加速度a随合力F的变化图线如图（c）所示．
该图线不通过原点，其主要原因是______．
（1）图（b）为某次实验得到的纸带，根据纸带可求出小车的加速度大小为______m/s2．（保留二位有效数字）
（2）保持砂和砂桶质量不变，改变小车质量m，分别得到小车加速度a与质量m及对应的
，数据如下表：| 实验次数 | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 |
| 小车加速度 a/m?s-2 | 1.90 | 1.72 | 1.49 | 1.25 | 1.00 | 0.75 | 0.50 | 0.30 |
| 小车质量 m/kg | 0.25 | 0.29 | 0.33 | 0.40 | 0.50 | 0.71 | 1.00 | 1.67 |
 | 4.00 | 3.45 | 3.03 | 2.50 | 2.00 | 1.41 | 1.00 | 0.60 |
图线，并从图线求出小车加速度a与质量倒数之间的关系式是______．（3）保持小车质量不变，改变砂和砂桶质量，该同学根据实验数据作出了加速度a随合力F的变化图线如图（c）所示．
该图线不通过原点，其主要原因是______．

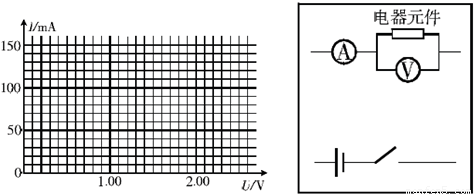

某研究性学习小组为了研究手中电器元件电阻特性，描绘出电器元件伏安特性曲线，该学习小组在实验室中测量出多组电压和电流值，数据记录在下表中
现实验室中备有下列器材：
电压表V1（量程0-3V，内阻约10kΩ）
电压表V2（量程0一1 5V，内阻约25kω）
电流表A1（量程0一50mA，内阻约50Ω）
电流表A2（量程0一200mA，内阻约10Ω）
滑线变阻器R1（0一1 5Ω，额定电流1A）
滑线变阻器R2（0一1kΩ，额定电流100mA）
电源E（电动势4V，内阻不计）开关S和导线若干
（1）请根据表中的实验数据，在给出的方格纸内作出I一U图线；
（2）该电器元件电阻特性：______；
（3）为提高实验结果的准确程度，从题中选出该同学实验时所用的器材：电流表为______2
0 70720 70728 70734 70738 70744 70746 70750 70756 70758 70764 70770 70774 70776 70780 70786 70788 70794 70798 70800 70804 70806 70810 70812 70814 70815 70816 70818 70819 70820 70822 70824 70828 70830 70834 70836 70840 70846 70848 70854 70858 70860 70864 70870 70876 70878 70884 70888 70890 70896 70900 70906 70914 176998
| 次数 | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 |
| I/mA | 10 | 20 | 40 | 60 | 80 | 100 | 120 | 140 |
| U/V | 1.00 | 1.40 | 1.80 | 2.10 | 2.40 | 2.50 | 2.60 | 2.70 |
电压表V1（量程0-3V，内阻约10kΩ）
电压表V2（量程0一1 5V，内阻约25kω）
电流表A1（量程0一50mA，内阻约50Ω）
电流表A2（量程0一200mA，内阻约10Ω）
滑线变阻器R1（0一1 5Ω，额定电流1A）
滑线变阻器R2（0一1kΩ，额定电流100mA）
电源E（电动势4V，内阻不计）开关S和导线若干
（1）请根据表中的实验数据，在给出的方格纸内作出I一U图线；
（2）该电器元件电阻特性：______；
（3）为提高实验结果的准确程度，从题中选出该同学实验时所用的器材：电流表为______2
，g=10m/s2．根据以上条件求：
=3×102C/Kg（不计重力），静止的带电粒子从点P经电场加速后，从小孔 Q垂直于NC板进入N板右侧的匀强磁场区域，磁感应强度大小为B=2T，方向垂直于纸面向外，CD为磁场边界上的一绝缘板，它与N板的夹角为α=45°，孔Q到板的下端C的距离为L=1m．当M、N两板间电压取最大值时，粒子恰好垂直打在CD板上．求：
