为了测定电流表A₁的内阻，某同学采用如下图所示的实验电路．其中：A₁是待测电流表，量程为300μA，内阻约为100Ω；A₂是标准电流表，量程是200μA；R₁是电阻箱，阻值范围是0～999.9Ω；R₂是滑动变阻器；R₃是保护电阻；E是电池组，电动势为4V，内阻不计；S₁是单刀单掷开关，S₂是单刀双掷开关．

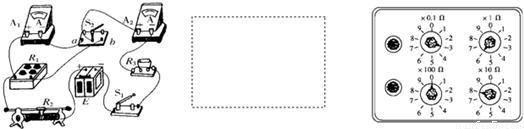

（1）根据图所示电路的实物图，请在右侧的方框中画出实验电路图．
（2）请将该同学的操作补充完整：
①连接好电路，将滑动变阻器R₂的滑片移到最______；（填“左端”或“右端”）将开关S₂扳到接点a处，接通开关S₁；调整滑动变阻器R₂，使电流表A₂的读数是150μA；
②将开关S₂扳到接点b处，______，使电流表A₂的读数仍是150μA．
③若此时电阻箱各旋钮的位置如右图所示，则待测电流表A₁的内阻R_g=______Ω．
（3）上述实验中，无论怎样调整滑动变阻器R₂的滑动位置，都要保证两只电流表的安全．在下面提供的四个电阻中，保护电阻R₃应选用______．（填写阻值前相应的字母）
A．200kΩ B．20kΩ C．15kΩ D．150kΩ

某小组在用伏安法测定一节干电池的电动势和内阻的实验中，实验室备有下列器材：
A．待测干电池（电动势约为1.5V，内阻约为1.0Ω）
B．电流表A（量程0-0.6A，内阻约为0.5Ω）
C．电压表V（量程0-0.6V，内阻为R_V=2000Ω）
D．滑动变阻器R（0-20Ω）
E．定值电阻R若干
F．开关和导线若干
①若欲较精确地测出电源的电动势和内阻，需扩大电压表量程，实验室中有以下四种阻值的定值电阻供选择，则定值电阻R应选取______
A．2000Ω
B．4000Ω
C．6000Ω
D．8000Ω
②请在方框中画出该实验电路原理图．
③该小组同学根据实验电路，测出七组实验数据，并利用测出的数据直接绘出了U-I图线（I为电流表A的示数，U为电压表V的示数），若把电流表和改装后的电压表当成理想电表，则依图线可得被测电池的电动势E=______V，内阻r=______Ω．
④该实验测得的电动势和内阻的值与真实值存在误差，产生误差的原因可能是______．

现用伏安法研究某电子器件R₁的（6V，2.5W）伏安特性曲线，要求特性曲线尽可能完整（直接测量的变化范围尽可能大一些），备有下列器材：
A、直流电源（6V，内阻不计）；
B、电流表G（满偏电流3mA，内阻Rg=10Ω）；
C、电流表A（0～0.6A，内阻未知）；
D、滑动变阻器（0～20Ω，10A）；
E、滑动变阻器（0～200Ω，1A）；
F、定值电阻R0（阻值1990Ω）；
G、开关与导线若干；
（1）根据题目提供的实验器材，请你设计出测量电子器件R₁伏安特性曲线的电路原理图（R₁可用“

”表示）．
（2）在实验中，为了操作方便且能够准确地进行测量，滑动变阻器应选用______．（填写器材序号）
（3）将上述电子器件R₁ 和另一电子器件R₂接入如图（甲）所示的电路中，它们的伏安特性曲线分别如图（乙）中Ob、Oa所示．电源的电动势?=6.0V，内阻忽略不计．调节滑动变阻器R₃，使电阻R₁和R₂消耗的电功率恰好相等，则此时电阻R₁和R₂阻值的和为______Ω，R₃接入电路的阻值为______Ω．

（1）用多用电表测量阻值约十几千欧的电阻R_x．S为电表的选择开关，P为欧姆挡调零旋钮．
①从以下给出的操作步骤中，选择必要的步骤，并排出合理顺序：______（填步骤前的字母）
A．旋转s至欧姆挡“×lk”
B．旋转s至欧姆挡“×100”
C．旋转S至“OFF”，并拔出两表笔
D．将两表笔分别连接到R_x，的两端，读出阻值后，断开两表笔
E．将两表笔短接，调节P使指针对准刻度盘上欧姆挡的零刻度，断开两表笔
②按正确步骤测量时，指针指在图示位置，R_x的测量值为______ kΩ．
（2）某实验小组在“测定金属电阻率”的实验过程中，正确操作获得金属丝的直径以及电流表、电压表的读数如图所示，则它们的读数值依次是______、______、______．

已知实验中所用的滑动变阻器阻值范围为0～10Ω，电流表内阻约几欧，电压表内阻约20kΩ．电源为干电池（不宜在长时间、大功率状况下使用），电动势E=4.5V，内阻很小．则以下电路图中______（填电路图下方的字母代号）电路为本次实验应当采用的最佳电路．但用此最佳电路测量的结果仍然会比真实值偏______．
若已知实验所用的电流表内阻的准确值R_A=2.0Ω，那么准确测量金属丝电阻R_x的最佳电路应是上图中的______电路（填电路图下的字母代号）．此时测得电流为I、电压为U，则金属丝电阻R_x=______（用题中字母代号表示）．

在核反应方程₄⁹Be+₂⁴He→₆¹²c+X中，X应是以下哪种粒子（）
A．α粒子
B．β粒子
C．γ粒子
D．中子

物理学在研究实际问题时，常常进行科学抽象，即抓住研究问题的主要特征，不考虑与当前研究问题无关或影响较小的因素，建立理想化模型．下列选项中不属于物理学中的理想化模型的是（）
A．力的合成
B．质点
C．自由落体运动
D．点电荷

当气体温度升高时，下面说法中正确的是（）
A．气体分子的平均动能会增大
B．所有气体分子的动能都相同
C．每个气体分子的动能都会增大
D．每个气体分子的速率都会增大

计算电功率的公式P=

中，U表示加在用电器两端的电压值，R是用电器的电阻值，则此式可用于（）
A．计算电冰箱的功率
B．计算电风扇的功率
C．计算电烙铁的功率
D．计算一切用电器的功率

关于两个等量异种点电荷在其连线中点的电场强度和电势（规定无穷远处电势为零），下列说法中正确的是（）
A．场强为零，电势不为零
B．场强不为零，电势为零
C．场强不为零，电势也不为零
D．场强为零，电势也为零

下列关于能量转化方向的说法中正确的是（）
A．热量可以自发地从低温物体传到高温物体
B．内能可以全部转化为机械能，而不引起其他变化
C．可以从单一热源吸收热量并全部用来做功
D．电炉工作是电能转化为内能、最终流散到周围的环境中去
