二极管是一种半导体元件.它的符号为“ .其特点是具有单向导电性.即电流从正极流人时电阻比较小.而从负极流入时电阻比较大．(1)某课外兴趣小组想要描绘某种晶体二极管的伏安特性曲线．因二极管外壳所印的标识——青夏教育精英家教网—

”，其特点是具有单向导电性，即电流从正极流人时电阻比较小，而从负极流入时电阻比较大．
（1）某课外兴趣小组想要描绘某种晶体二极管的伏安特性曲线．因二极管外壳所印的标识模糊，为判断该二极管的正、负极，他们用多用电表电阻挡测二极管的正、反向电阻．其步骤是：将选择开关旋至合适倍率，进行欧姆调零，将黑表笔接触二极管的左端、红表笔接触右端时，指针偏角比较小．然后将红、黑表笔位置对调后再进行测量，指针偏角比较大，由此判断______（选填“左”、“右”）端为二极管的正极．

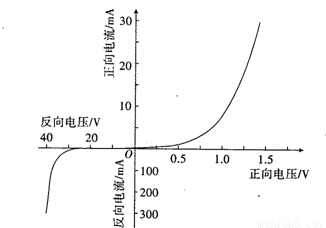

（2）厂家提供的伏安特性曲线如下图，为了验证厂家提供的数据，该小组对加正向电压时的伏安特性曲线进行了描绘，可选用的器材有：
A．直流电源E：电动势3V，内阻忽略不计
B．滑动变阻器R：0～20Ω
C．电压表V-：量程5V、内阻约50kΩ
D．电压表V：：量程3V、内阻约20kΩ
E．电流表A：量程0.6A、内阻约0.5Ω
F．电流表mA：量程50mA、内阻约5Ω
G．待测二极管D
H．单刀单掷开关S，导线若干
为了提高测量结果的准确度，电压表应选用______，电流表应选用______（填序号字母）．
（3）为了达到测量目的，请在答题卡上画出正确的实验电路原理图
（4）为了保护二极管，正向电流不要超过25mA，请你对本实验的设计或操作提出一条合理的建议：______．

某学生骑着自行车（可视为质点）从倾角为θ=37°的斜坡AB滑下，然后在水平地面BC上滑行一段距离后停下，整个过程中该学生始终未蹬脚踏板，如图甲所示．自行车后架上固定一个装有墨水的容器，该容器距地面很近，每隔相等时间T滴下一滴墨水．该学生用最小刻度为cm的卷尺测得某次滑行数据如图乙所示．假定人与车这一整体在运动过程中所受阻力大小恒定．己知人和自行车总质量m=80kg，g取10m/s²，sin37°=0.6，cos37°=0.8．则T=______s，人与车在斜坡AB上运动时加速度大小a₁=______m/s²，在水平地面运动时加速度大小a₂=______m/s²．

甲、乙两同学使用完全相同的器材用伏安法测量同一未知电阻R_x的阻值，电流表mA?（量程0～5mA，内阻约10Ω），电压表V?（量程0～3V，内阻约3000Ω），最大阻值为1700Ω的滑动变阻器，电源E（电动势约为3V），开关S、导线若干．两人将其测量数据绘成U-I，图象后如图1甲和图1乙所示．

（1）由图甲得R_x=______Ω；由图乙得R_x=______Ω．（结果保留三位有效数字）
（2）在下面方框图2中分别画出甲、乙两位同学所用的测量电路，并由测量结果判定______同学测量结果较为准确．

（1）在做“研究平抛物体的运动”实验时，除了木板、小球、斜槽、铅笔、图钉之外，下列器材中还需要的是______．
A．游标卡尺 B．秒表 C．坐标纸 D．天平 E．弹簧秤 F．重垂线
实验中，下列说法正确的是______
A．应使小球每次从斜槽上相同的位置自由滑下
B．斜槽轨道必须光滑
C．斜槽轨道末端可以不水平
D．要使描出的轨迹更好地反映真实运动，记录的点应适当多一些
E．为了比较准确地描出小球运动的轨迹，应该用一条曲线把所有的点连接起来
（2）有一待测电阻R_x，甲、乙两同学分别采用了不同的方法进行测量

①甲同学直接用多用电表测其电阻．用已经调零且选择旋钮指向欧姆挡“×100”位置的多用电表测量，则读数为______Ω．
②乙同学则利用实验室里的下列器材：
电流表G（量程0～300µA，内电阻r=100Ω）
滑动变阻器R₁（最大阻值为10Ω，允许的最大电流为1A）
变阻箱R₂（阻值范围0-9999Ω，允许的最大电流为0.1A）
直流电源E（电动势约为1.5V，内阻不计）
单刀单掷开关、单刀双掷开关及若干导线
设计了如图2甲所示电路进行测量．请根据电路图，在图2乙中画出连线，将器材连接成实验电路．并将接线后的主要实验步骤填写完整．
A、先闭合开关s₁，将开关s₂掷向a，再调节滑动变阻器R₁，使电流表的示数为300µA；
B、______，调节电阻箱R₂的阻值，使电流表的示数为150µA，记录电阻箱R₂的读数．若电阻箱R₂的读数为2180Ω，则电阻R_x=______Ω

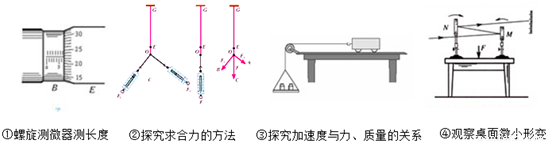

学习物理除了知识的学习外，还要领悟并掌握处理物理问题的思想与方法，如图所示的是我们学习过的几个实验，其中研究物理问题的思想与方法相同的是（）

A．①②
B．②③
C．②④
D．①④

如图所示，固定在竖直平面内的光滑圆环的最高点有一个光滑的小孔．质量为m的小球套在圆环上．一根细线的下端系着小球，上端穿过小孔用手拉住．现拉动细线，使小球沿圆环缓慢上移．在移动过程中手对线的拉力F和轨道对小球的弹力N的大小变化情况是（）

A．F不变，N增大
B．F不变，N 减小
C．F减小，N不变
D．F增大，N减小

如图所示，质量m=1kg、长L=0.8m的均匀矩形薄板静止在水平桌面上，其右端与桌子边缘相平．板与桌面间的动摩擦因数为μ=0.4．现用F=5N的水平力向右推薄板，使它翻下桌子，力F做的功至少为（g取10m/s²）（）

A．1J
B．2J
C．1.6J
D．4J

如图所示，绝缘杆两端固定带电小球A和B，轻杆处于水平向右的匀强电场中，不考虑两球之间的相互作用．初始时杆与电场线垂直，将杆右移的同时顺时针转过90°，发现A、B两球电势能之和不变．根据如图给出的位置关系，下列说法正确的是（）

A．A一定带正电，B一定带负电
B．A、B两球带电量的绝对值之比q_A：q_B=1：2
C．A球电势能一定增加
D．电场力对A球和B球都不做功

如图所示，光滑的长直金属杆上套两个金属环与一个完整正弦图象的金属导线ab连接，其余部分未与杆接触．杆电阻不计，导线电阻为R，ab间距离为2L，导线组成的正弦图形顶部或底部到杆距离都是d，在导线和杆平面内有一有界匀强磁场区域，磁场的宽度为L，磁感强度为B，现在外力F作用下导线沿杆以恒定的速度v向右运动，t=0时刻导线开始进入磁场，直到全部穿过磁场过程中，外力F所做功为（）

2007年10月24日18时05分，我国成功发射了“嫦娥一号”探月卫星，11月5日进入月球轨道后，经历3次轨道调整，进入工作轨道．若该卫星在地球表面的重力为G₁，在月球表面的重力为G₂，已知地球半径为R₁，月球半径为R₂，地球表面处的重力加速度为g，则（）
A．月球表面处的重力加速度g_月为

B．月球的质量与地球的质量之比为

C．卫星在距月球表面轨道上做匀速圆周运动的周期T_月为2π

D．月球的第一宇宙速度与地球的第一宇宙速度之比为
