如图所示.某同学斜向上抛出一小石块.忽略空气阻力．下列关于小石块在空中运动的过程中.加速度a随时间t变化的图象中.正确的是( )A．B．C．D．——青夏教育精英家教网——

如图所示，某同学斜向上抛出一小石块，忽略空气阻力．下列关于小石块在空中运动的过程中，加速度a随时间t变化的图象中，正确的是（）

如图所示，处于真空中的正方体存在着电荷量为+q或-q的点电荷，点电荷位置图中已标明，则a、b两点电场强度和电势均相同的图是（）
A．

如图所示，A、B为平行板电容器的金属板，G为静电计．开始时开关S闭合，静电计指针张开一定角度．为了使指针张开角度增大一些，应该采取的措施是（）

A．断开开关S后，将A、B两极板分开一些
B．断开开关S后，将A、B两极板靠近一些
C．保持开关S闭合，将A、B两极板靠近一些
D．保持开关S闭合，将R上的滑片向右移动

已知通电长直导线周围某点的磁感应强度

，即磁感应强度B与导线中的电流I成正比、与该点到导线的距离r成反比．如图所示，两根平行长直导线相距为R，通以大小、方向均相同的电流．规定磁场方向垂直纸面向里为正，在0-R区间内磁感应强度B随x变化的图线可能是（）

如图所示，两段等长细线串接着两个质量相等的小球a、b，悬挂于 O 点．现在两个小球上分别加上水平方向的外力，其中作用在 b 球上的力大小为 F、作用在 a 球上的力大小为 2F，则此装置平衡时的位置可能是下列哪幅图（）

如图所示，线圈与电源、开关相连，直立在水平桌面上．铁芯插在线圈中，质量较小铝环套在铁芯上．闭合开关的瞬间，铝环向上跳起来．则下列说法中正确的是（）

A．若保持开关闭合，则铝环不断升高
B．开关闭合后，铝环上升到某一高度后回落
C．若保持开关闭合，则铝环跳起到某一高度停留
D．如果将电源的正、负极对调，还会观察到同样的现象

某人造卫星运动的轨道可近似看作是以地心为中心的圆．该卫星到地心的距离从r₁慢慢减小到r₂，用v₁、v₂；E_Kl、E_K2；T₁、T₂；a₁、a₂分别表示卫星在这两个轨道上的速度、动能、周期和向心加速度，则（）
A．v₁＞v₂
B．E_Kl＜E_K2
C．T₁＞T₂
D．a₁＜a₂

图甲是某燃气炉点火装置的原理图，转换器将直流电压转换为图乙所示的正弦交变电压，并加在一理想变压器的原线圈上，变压器原、副线圈的匝数分别为n₁、n₂，V为理想交流电压表．当变压器副线圈电压的瞬时值大于5000V时，就会在钢针和金属板间引发电火花进而点燃气体．以下判断正确的是（）

A．电压表的示数为3.5V
B．电压表的示数为5V
C．实现点火的条件是

＜1 000
D．实现点火的条件是

如图所示，一质量为m的小球套在光滑竖直杆上，轻质弹簧一端固定于O点，另一端与该小球相连．现将小球从A点由静止释放，沿竖直杆运动到B点，已知OA长度小于OB长度，弹簧处于OA、OB两位置时弹力大小相等．在小球由A到B的过程中（）

A．加速度等于重力加速度g的位置有两个
B．弹簧弹力的功率为零的位置有两个
C．弹簧弹力对小球所做的正功等于小球克服弹簧弹力所做的功
D．弹簧弹力做正功过程中小球运动的距离等于小球克服弹簧弹力做功过程中小球运动的距离

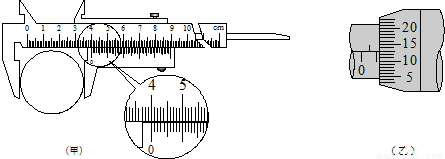

（1）一种游标卡尺，它的游标尺有50个等分度，总长度为49mm．现用它测量某工件宽度，示数如图甲所示，其读数为 cm．乙图中螺旋测微器读数为 mm．

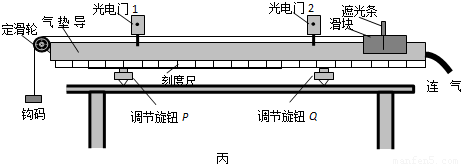

（2）某同学利用如图丙所示的气垫导轨装置验证系统机械能守恒定律．在气垫导轨上安装了两光电门1、2，滑块上固定一遮光条，滑块用细线绕过定滑轮与钩码相连．

①实验时要调整气垫导轨水平．不挂钩码和细线，接通气源，如果滑块    ，则表示气垫导轨调整至水平状态．
②不挂钩码和细线，接通气源，滑块从轨道右端向左运动的过程中，发现滑块通过光电门1的时间小于通过光电门2的时间．实施下列措施能够达到实验调整目标的是
A．调节P使轨道左端升高一些
B．调节Q使轨道右端降低一些
C．遮光条的宽度应适当大一些
D．滑块的质量增大一些
E．气源的供气量增大一些
③实验时，测出光电门1、2间的距离L，遮光条的宽度d，滑块和遮光条的总质量M，钩码质量m．由数字计时器读出遮光条通过光电门1、2的时间t₁、t₂，则系统机械能守恒成立的表达式是    ．
