如图所示，两足够长的平行粗糙的金属导轨MN、PQ相距为L=1m，导轨平面与水平面夹角α=30°，导轨电阻不计．磁感应强度为B₁=2T的匀强磁场垂直导轨平面向上，长为L=1m的金属棒ab垂直于MN、PQ放置在导轨上，两者间的动摩擦因数μ=

/3，金属棒的质量为m₁=2kg、电阻为R₁=1Ω．两金属导轨的上端连接右侧电路，电路中通过导线接一对水平放置的平行金属板，两板间的距离和板长均为d=0.5m，定值电阻为R₂=3Ω，现闭合开关S并将金属棒在恒定外力F=28N作用下从静止开始向上运动，重力加速度为g=10m/s²，试求：
（1）如果导轨足够长，金属棒最终的速度为多大？
（2）当金属棒达到稳定状态时，R₂上消耗的电功率P为多少？
（3）当金属棒稳定下滑时，在水平放置的平行金属间加一垂直于纸面向里的匀强磁场B₂=3T，在下板的右端且非常靠近下板的位置有一质量为m₂=2.4×10^-4 kg、带电量为q=-1×10^-4 C的液滴以初速度v水平向左射入两板间，该液滴可视为质点．要使带电粒子能从金属板间射出，初速度v应满足什么条件？

下列说法中正确的是（）
A．在一房间内，打开一台冰箱的门，再接通电源，过一段时间后，室内温度就会降低
B．从目前的理论看来，只要实验设备足够高级，可以使温度降低到-274℃
C．第二类永动机是不能制造出来的，尽管它不违反热力学第一定律，但它违反热力学第二定律
D．机械能可以自发地全部转化为内能，内能也可以全部转化为机械能而不引起其他变化

如图所示装置处于真空中，S为能放出α、β和γ三种射线的放射源，虚线框内是方向垂直纸面的匀强磁场，L是1mm厚的纸板，M是荧光屏，实验时发现在荧光屏上O、P处有亮斑．则以下判断正确的是（）

A．如果磁场方向垂直纸面向里，则O点和P点分别为β和α射线形成的亮斑
B．如果磁场方向垂直纸面向外，则O点和P点分别为γ和β射线形成的亮斑
C．如果磁场方向垂直纸面向里，则O点和P点分别为α和β射线形成的亮斑
D．如果磁场方向垂直纸面向外，则O点和P点分别为γ和α射线形成的亮斑

“天宫一号”（Tiangong-1）是中国第一个目标飞行器，于2011年9月29日21时16分3秒在酒泉卫星发射中心发射，2011年11月3日凌晨顺利实现与“神州八号”飞船的对接任务．某同学画出“天宫一号”和“神舟八号”绕地球做匀速圆周运动的情景图，如图所示，A代表“天宫一号”，B代表“神舟八号”，虚线为各自的轨道，由图可以判定（）

A．“天宫一号”运行速率小于“神舟八号”的运行速率
B．“天宫一号”的周期小于“神舟八号”的周期
C．“天宫一号”的向心加速度大于“神舟八号”的向心加速度
D．“神舟八号”是通过适度加速才能与“天宫一号”实现对接的

一列横波在x轴上传播，在x=0与x=1cm的两点的振动图线分别如图中实线与虚线所示．由此可以得出（）

A．波长一定是4cm
B．波的周期一定是4s
C．波的振幅一定是2cm
D．波的传播速度一定是1cm/s

如图所示，一细束平行光经玻璃三棱镜折射后分解为互相分离的a、b、c三束单色光．比较a、b、c三束光，可知（）

A．当它们在真空中传播时，c光的波长最长
B．当它们在玻璃中传播时，c光的速度最大
C．若它们都从玻璃射向空气，c光发生全反射的临界角最大
D．若它们都能使某种金属产生光电效应，c光照射出光电子的最大初动能最大

用轻弹簧竖直悬挂质量为m的物体，静止时弹簧伸长量为L．现用该弹簧沿斜面方向拉住质量为2m的物体，系统静止时弹簧伸长量也为L．斜面倾角为30°，如图所示，则物体所受摩擦力（）

A．等于零
B．大小为

，方向沿斜面向下
C．大小为

，方向沿斜面向上
D．大小为mg，方向沿斜面向上

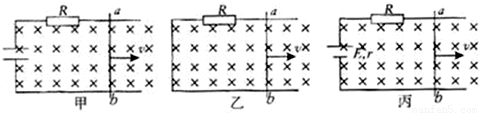

如图所示，甲图中的电容器C原来不带电，除电阻R外，其余部分电阻均不计，光滑且足够长的导轨水平放置，现给导体棒ab水平向右的初速度v，则甲、乙、丙三种情形下ab棒最终的运动状态是（）

A．三种情形下导体棒ab最终均作匀速运动
B．甲、丙中导体棒ab最终将以不同的速度作匀速运动，乙中导体棒ab最终静止
C．甲、丙中导体棒ab最终将以相同的速度作匀速运动，乙中导体棒ab最终静止
D．三种情形下导体棒ab最终均静止

两个点电荷Q₁，Q₂固定于x轴上，将一带正电的试探电荷从足够远处沿x轴负方向移近Q₂（位于坐标原点O），在移动过程中，试探电荷的电势能随位置的变化关系如图所示．则下列判断正确的是（）

A．M点电势为零，N点场强为零
B．M点场强为零，N点电势为零
C．Q₁带负电，Q₂带正电，且Q₂电荷量较小
D．Q₁带正电，Q₂带负电，且Q₂电荷量较小

（1）用游标为50分度的卡尺，测定某圆筒的内径时，示数如图所示，读数为______mm．
（2）在《练习使用示波器》的实验中，关于竖直位移旋钮↑↓和Y增益旋钮的作用，下列说法正确的是______
A．竖直位移旋钮用来调节图象在竖直方向的位置，Y增益旋钮用来调节图象在竖直方向的幅度
B．竖直位移旋钮用来调节图象在竖直方向的幅度，Y增益旋钮用来调节图象在竖直方向的位置
C．竖直位移旋钮和Y增益旋钮都是用来调节图象在竖直方向的位置
D．竖直位移旋钮和Y增益旋钮都是用来调节图象在竖直方向的幅度．
