2010年诺贝尔物理学奖授予两位俄裔科学家，以表彰他们在石墨烯材料开发领域的．突破性研究”．石墨烯可来源于铅笔芯，某校A、B两个兴趣小组想探究铅笔芯的电阻率，他们在老师的指导下各自选取一段长为L、横截面积为S的粗细均匀的铅笔芯，根据所学知识设计了不同的方案进行如下实验：
①A组方案：实验电路如图1所示（整根铅笔芯连在电路中）．主要步骤如下，请完成相关推算：

a．图2是该方案所用器材的实物图，图中已连好部分导线，请用笔画线代替导线将电路图补充完整．
b．实验中测出多组U、I数据；
c．将测量数据描在图3所示的坐标纸上．请在图3中完成该铅笔芯的U-I图线，并根据图线求出其电阻值R=______Ω．
d．由

求得铅笔芯的电阻率．
②B组方案：实验电路如图4所示．主要步骤如下，请完成相关推算：
a．闭合开关Sl，单刀双掷开关S2扳到“1”位置，调节变阻器R'，使电压表为某一适当的读数，测量并记下金属滑环到铅笔芯左端O点的距离Li；
b．保持R'不变，开关S₂扳到“2”位置，调节电阻箱R，使电压表的读数与开关S2位于“1”位置时相同，此时电阻箱各旋钮情况如图5所示，则这段长度为Li的铅笔芯的阻值为______Ω；
c．移动金属滑环，重复a、b步骤．记下多组R、L数据，画出R-L图线，求出该铅笔芯的电阻率．
③从电压表内阻对实验结果的影响考虑，较合理的方案是______组（填“A”或“B“）．

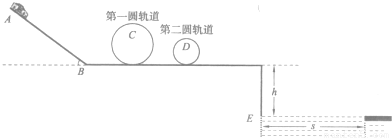

如图所示，是某公园设计的一种游乐设施，所有轨道均光滑，AB面与水平面成一定夹角．一无动力小滑车质量为m=10kg，沿斜面轨道由静止滑下，然后滑入第一个圆形轨道内侧，其轨道半径R=2.5m，不计过B点的能量损失，根据设计要求，在圆轨道最低点与最高点各放一个压力传感器，测试小滑车对轨道的压力，并通过计算机显示出来．小滑车到达第一圆轨道最高点C处时刚好对轨道无压力，又经过水平轨道滑入第二个圆形轨道内侧，其轨道半径r-l．5m，然后从水平轨道上飞入水池内，水面离水平轨道的距离为h=5m．g取10m/s²，小滑车在运动全过程中可视为质点．求：

（1）小滑车在第一圆形轨道最高点C处的速度u．的大小
（2）在第二个圆形轨道的最高点D处小滑车对轨道压力N的大小
（3）若在水池内距离水平轨道边缘正下方的E点s=12m处放一气垫（气垫厚度不计），要使小滑车既能安全通过圆轨道又能落到气垫之上，则小滑车至少应从离水平轨道多高的地方开始下滑？

如图所示，在Oxy平面的ABCD区域内．存在一个边长为L的正方形匀强电场区域I，场强大小为E，方向沿z轴正方向；和一个边长也为L的正方形匀强磁场区域Ⅱ，磁感应强度为B=

，方向垂直于纸面向外．m、e为电子的质量和电荷量（不计电子所受重力）．现将电子在该区域AB边的中点处由静止释放．试求：
（1）电子离开电场区域时的速度大小
（2）电子离开ABCD区域的位置坐标
（3）若将一边长为L、由光滑绝缘壁围成的正方形容器置于区域Ⅱ，在其边界MN正中央开有一小孔 S，电子将从S孔水平射入容器中．撤去磁场B，在容器内部所在区域内重新加上一垂直纸面方向的匀强磁场B．，使电子在容器中与器壁多次垂直碰撞后仍能从S孔射出（粒子与绝缘壁碰撞时无能量和电量损失），则Ⅱ区域的磁感应强度B．的大小应满足什么条件？

如图所示，一定质量的理想气体按少丁图象中箭头方向，从状态A变化到状态B，再变化到状态C，已知气体在状态B时的体积为VB=3.0L．
（1）求气体在状态A时的体积
（2）从状态B沿图中箭头变化到状态C的过程中，气体是吸热还是放热？简要说明理由．

（1）一列波长大于1m的横波沿着z轴正方向传播，处在x₁=1m和x₂=2m的两质点A、B的振动图象如图中虚线和实线所示．求该横波的波长和波速．
（2）如图所示，空气中有一横截面为半圆环的均匀透明柱体，其内圆半径为r，外圆半径为R，R=

r．现有一束单色光垂直于水平端面A射入透明柱体，只经过两次全反射就垂直于水平端面B射出．求透明柱体的折射率至少是多少？

在下列选项中选择适当的内容填在横线中（只填字母代号）
（1）______首先揭示了原子核具有复杂的结构．
A．电子的发现 B．质子的发现
C．中子的发现 D．天然放射现象的发现
（2）如图所示，在水平光滑直寻轨上，静止着三个质量均为m-1妇的相同小球A、B、C现让A球以v=2m/s的速度向B球运动，A、B两球碰撞后粘合在一起，两球继续向右运动并跟C球碰撞，碰后C球的速度v_c=l m/s．求：
①A、B两球与C球碰撞后瞬间的共同速度
②两次碰撞过程中损失的总动能．

在地质、地震、勘探、气象和地球物理等领域的研究中，需要精确的重力加速度g值，g值可由实验精确测定．近年来测g值的一种方法叫“对称自由下落法”，它是将测g归于测长度和时间，以稳定的氦氖激光波长为长度标准，用光学干涉的方法测距离，以铷原子钟或其他手段测时间，能将g值测得很准，具体做法是：将真空长直管沿竖直方向放置，自其中O点向上抛小球又落至原处的时间为T₂，在小球运动过程中经过比O点高H的P点，小球离开P点至又回到P点所用的时间为T₁，测得T₁、T₂和H，可求得g等于（）
A．

如图所示，在粗糙绝缘的水平面上有一物体A带正电，另一带正电的物体B沿着以A为圆心的圆弧由P到Q缓慢地从A的正上方经过，若此过程中A始终保持静止，A、B两物体可视为质点且只考虑它们之间有库仑力的作用，则下列说法正确的是（）

A．物体A受到地面的支持力先增大后减小
B．物体A受到地面的支持力保持不变
C．物体A受到地面的摩擦力先增大后减小
D．库仑力对物体B先做正功后做负功

已知神舟七号飞船在离地球表面h高处的轨道上做周期为T的匀速圆周运动，地球的质量和半径分别为M和R，万有引力常量为G，在该轨道上，神舟七号航天飞船（）
A．运行的线速度大于第一宇宙速度
B．运行的线速度大小为

C．运行时的向心加速度大小

D．宇航员从飞船走出太空行走时速度很小，可认为没有加速度

如图所示，在同一竖直平面内有两个正对着的半圆形光滑轨道，轨道的半径都是R．轨道端点所在的水平线相隔一定的距离x．一质量为m的小球能在其间运动而不脱离轨道，经过最低点B时的速度为v．小球在最低点B与最高点A对轨道的压力之差为△F （△F＞0 ）．不计空气阻力．则（）
A．m、x一定时，R越大，△F一定越大
B．m、x一定时，v越大，△F一定越大
C．m、R一定时，x越大，△F一定越大
D．m、R一定时，v越大，△F一定越大
