小灯泡灯丝的电阻会随温度的升高而增大，某同学为研究这一现象，利用下列实验器材：电压表（量程0-3V、内阻2kΩ）、电流表（量程0-0.6A、内阻2Ω）、滑动变阻器（变化范围0一10Ω）、电源、小灯泡、开关、导线若干来设计实验，并通过实验得到如下数据（I和U分别表示小灯泡上的电流和电压）．

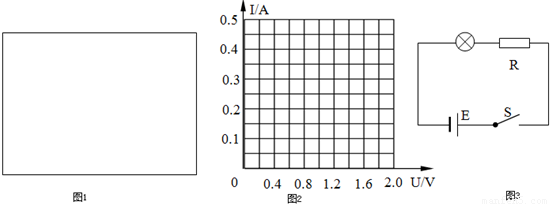

（1）请在上面的方框中（图1）画出实验电路图；
（2）在图2画出小灯泡的I一U曲线；
（3）把本题中的小灯泡接到图3示电路中，若电源电动势E=2.0V，内阻不计，定值电阻R=4Ω，则此时小灯泡的功率是______W．
0 70465 70473 70479 70483 70489 70491 70495 70501 70503 70509 70515 70519 70521 70525 70531 70533 70539 70543 70545 70549 70551 70555 70557 70559 70560 70561 70563 70564 70565 70567 70569 70573 70575 70579 70581 70585 70591 70593 70599 70603 70605 70609 70615 70621 70623 70629 70633 70635 70641 70645 70651 70659 176998
| I/A | 0.12 | 0.21 | 0.29 | 0.34 | 0.38 | 0.42 | 0.45 | 0.47 | 0.49 | 0.50 | |
| U/V | 0.20 | 0.40 | 0.60 | 0.80 | 1.00 | 1.20 | 1.40 | 1.60 | 1.80 | 2.00 |
（2）在图2画出小灯泡的I一U曲线；
（3）把本题中的小灯泡接到图3示电路中，若电源电动势E=2.0V，内阻不计，定值电阻R=4Ω，则此时小灯泡的功率是______W．
kx2．试求：

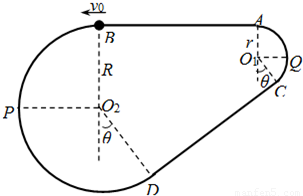

如图所示为放置在竖直平面内游戏滑轨的模拟装置，滑轨由四部分粗细均匀的金属杆组成，其中水平直轨AB与倾斜直轨CD长均为L=6m，圆弧形轨道AQC和BPD均光滑，AQC的半径为r=1m，AB、CD与两圆弧形轨道相切，O2D、O1C与竖直方向的夹角均为θ=37°．现有一质量为m=1kg的小球穿在滑轨上，以Ek0=24J的初动能从B点开始水平向左运动，小球与两段直轨道间的动摩擦因数均为μ=
，设小球经过轨道连接处均无能量损失．（g=10m/s2，sin37°=0.6，cos37°=0.8）求：

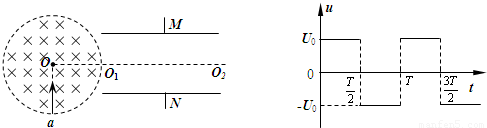

时，该粒子从M、N板右侧沿板的中心线仍以速率v向左射入M、N之间．求粒子从磁场中射出的点到a点的距离
经过一系列α衰变和β衰变之后，变成
．下列论断中正确的是（ ）
