图为验证机械能守恒定律的实验装置示意图．现有的器材为：带铁夹的铁架台、电磁打点计时器、纸带、带铁夹的重锤、天平．回答下列问题：
用对温度敏感的半导体材料制成的某热敏电阻RT，在给定温度范围内，其阻值随温度的变化是非线性的．某同学将RT和两个适当的固定电阻R1、R2连成图1虚线框内所示的电路，以使该电路的等效电阻RL的阻值随RT所处环境温度的变化近似为线性的，且具有合适的阻值范围．为了验证这个设计，他采用伏安法测量在不同温度下RL的阻值，测量电路如图1所示，图中的电压表内阻很大．RL的测量结果如表所示．
回答下列问题：
（1）根据图1所示的电路，在图2所示的实物图上连线．
（2）为了检验RL与t之间近似为线性关系，在坐标纸上作RL-t关系图线

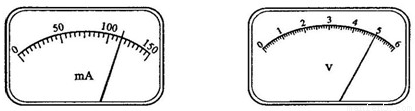

（3）在某一温度下，电路中的电流表、电压表的示数如图所示．电流表的读数为______，电压表的读数为______．此时等效电阻RL的阻值为______：热敏电阻所处环境的温度约为______．
0 70315 70323 70329 70333 70339 70341 70345 70351 70353 70359 70365 70369 70371 70375 70381 70383 70389 70393 70395 70399 70401 70405 70407 70409 70410 70411 70413 70414 70415 70417 70419 70423 70425 70429 70431 70435 70441 70443 70449 70453 70455 70459 70465 70471 70473 70479 70483 70485 70491 70495 70501 70509 176998
| t（℃） | 30.0 | 40.0 | 50.0 | 60.0 | 70.0 | 80.0 | 90.0 |
| RL（Ω） | 54.3 | 51.0 | 47.5 | 44.3 | 41.0 | 37.9 | 34.7 |
回答下列问题：
（1）根据图1所示的电路，在图2所示的实物图上连线．
（2）为了检验RL与t之间近似为线性关系，在坐标纸上作RL-t关系图线
（3）在某一温度下，电路中的电流表、电压表的示数如图所示．电流表的读数为______，电压表的读数为______．此时等效电阻RL的阻值为______：热敏电阻所处环境的温度约为______．
如图所示，在0≤x≤a、o≤y≤
范围内有垂直手xy平面向外的匀强磁场，磁感应强度大小为B．坐标原点0处有一个粒子源，在某时刻发射大量质量为m、电荷量为q的带正电粒子，它们的速度大小相同，速度方向均在xy平面内，与y轴正方向的夹角分布在0～90范围内．己知粒子在磁场中做圆周运动的半径介于a/2到a之间，从发射粒子到粒子全部离开磁场经历的时间恰好为粒子在磁场中做圆周运动周期的四分之一．求最后离开磁场的粒子从粒子源射出时的
（1）关于晶体和非晶体，下列说法正确的是______（填入正确选项前的字母）
．现用活塞将气缸封闭（图中未画出），使活塞缓慢向下运动，各部分气体的温度均保持不变．当小瓶的底部恰好与液面相平时，进入小瓶中的液柱长度为
，求此时气缸内气体的压强．大气压强为ρ，重力加速度为g．
B.
C.
D.
（1）用频率为v的光照射大量处于基态的氢原子，在所发射的光谱中仅能观测到频率分别为v1、v2、v3的三条谱线，且v3＞v2＞v1，则______．（填入正确选项前的字母）
