图中L是绕在铁心上的线圈，它与电阻R、R、电键和电池E可构成闭合回路．线圈上的箭头表示线圈中电流的正方向，当电流的流向与箭头所示的方向相同时，该电流为正，否则为负．电键K₁和K₂都处在断开状态．设在t=0时刻，接通电键K₁，经过一段时间，在t=t_l时刻，再接通电键K₂，则能较正确地表示L中的电流I随时间t变化的图线是下面给出的四个图中的哪个图？（）

一匀强磁场，磁场方向垂直于xOy平面，在xOy平面上，磁场分布在以O为圆心的一个圆形区域内．一个质量为m、电荷量为q的带电粒子，由原点O开始运动，初速度为v，方向沿x轴正方向．后来，粒子经过y轴上的P点，如图所示．不计重力的影响．粒子经过P点时的速度方向可能是图中箭头表示的（）

A．只有箭头a、b是可能的
B．只有箭头b、c是可能的
C．只有箭头c是可能的
D．箭头a、b、c、d都是可能的

空间有一沿x轴对称分布的电场，其电场强度E随X变化的图象如图所示．下列说法正确的是（）

A．O点的电势最低
B．X₂点的电势最高
C．X₁和-X₁两点的电势相等
D．该电场是等量负电荷从两电荷连线的中点沿中垂线向两侧外移形成的

水平面上的甲、乙两物体某时刻动能相同，它们仅在摩擦力作用下，逐渐停下来．图中a、b分别表示甲、乙两物体的功能E和位移s的图象，下列说法正确的是（）

A．若甲和乙与水平面上的动摩擦因数相同，则甲的质量一定比乙大
B．若甲和乙与水平面的动摩擦因数相同，则甲的质量一定比乙小
C．若甲和乙质量相等，则甲和地面的动摩擦因数一定比乙大
D．若甲和乙质量相等，则甲和地面的动摩擦因数一定比乙小

在太阳系中有一颗行星的半径为R，若在该星球表面以初速度v竖直上抛出一物体，则该物体上升的最大高度为H．已知该物体所受的其他力与行星对它的万有引力相比较可忽略不计．则根据这些条件，可以求出的物理量是（）
A．该行星的密度
B．该行星的自转周期
C．该星球的第一宇宙速度
D．该行星附近运行的卫星的最小周期

如图a所示，用一水平力F拉着一个静止在倾角为θ的光滑斜面上的物体，逐渐增大F，物体做变加速运动，其加速度a随外力F变化的图象如图乙所示，根据图b中所提供的信息可以计算出（）
A．物体的质量
B．斜面的倾角
C．物体能静止在斜面上所施加的最小外力
D．加速度为6 m/s²时物体的速度

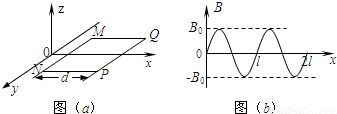

一个矩形金属框MNPQ置于xOy平面内，平行于x轴的边NP的长为d，如图（a）所示．空间存在磁场，该磁场的方向垂直于金属框平面，磁感应强度B沿x轴方向按图（b）所示正弦规律分布，x坐标相同各点的磁感应强度相同．当金属框以大小为v的速度沿x轴正方向匀速运动时，下列判断正确的是（）

A．若d=l，则线框中始终没有感应电流
B．若d=

，则当线框的MN边位于x=l处时，线框中的感应电流最大
C．若d=

，则当线框的MN边位于x=

处时，线框受到的安培力的合力最大
D．若d=

，则线框中感应电流周期性变化的周期为

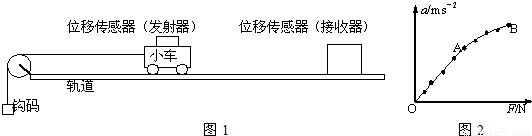

如图为“用DIS（位移传感器、数据采集器、计算机）研究加速度和力的关系”的实验装置．

（1）在该实验中必须采用控制变量法，应保持______不变，用钩码所受的重力作为______，用DIS测小车的加速度．
（2）改变所挂钩码的数量，多次重复测量．在某次实验中根据测得的多组数据可画出a-F关系图线（如图所示）．
①分析此图线的OA段可得出的实验结论是______．
②（单选题）此图线的AB段明显偏离直线，造成此误差的主要原因是______
（A）小车与轨道之间存在摩擦
（B）导轨保持了水平状态
（C）所挂钩码的总质量太大
（D）所用小车的质量太大．

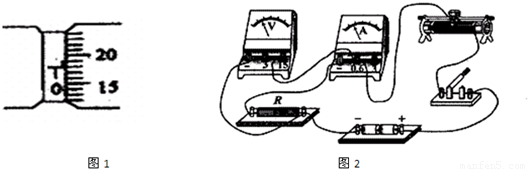

在“测定金属的电阻率”的实验中，用螺旋测微器测量金属直径时的刻度位置如图所示，用米尺测出金属丝的长L，金属丝的电阻大约为5Ω先用伏安法测出金属丝的电阻R，然后根据电阻定律计算出该金属材料的电阻率．
（1）从图1中读出金属丝的直径为 m m
（2）为此取来两节新的干电池、电键和若干导线及下列器材：
A，电压表0-3V，内阻IOkΩ
B，电压表0-15V，内阻50kΩ
C，电流表0-0.6A，内阻0.05Ω
D，电流表0-3A，内阻0.01Ω
E，滑动变阻器，0-10Ω
F、滑动变阻器，0-100Ω

①要求较准确地侧出其阻值，电压表应选，电流表应选，滑动变阻器应选．（填序号）
②实验中他的实物接线如图2所示，请指出该同学实物接线中的两处明显错误
错误1 错误2 ．

（选修模块3-4）
（1）下列关于光和波的说法中，正确的是______
A．赫兹预言了电磁波的存在
B．电磁波和机械波都能产生干涉和衍射现象
C．光的衍射现象能说明光具有粒子性
D．光的偏振说明光波是横波
（2）三种透明介质叠放在一起，且相互平行，一束光在Ⅰ和Ⅱ两介质的界面上发生了全反射后，射向Ⅱ和Ⅲ两介质界面，发生折射如图1所示，设光在这三种介质中的速率v₁、v₂、v₃，则它们的大小关系是______
A．v₁＞v₂＞v₃B．v₁＞v₃＞v₂C．v₁＜v₂＜v₃D．v₂＞v₁＞v₃
（3）如图2所示，某列波在t=0时刻的波形如图2中实线，虚线为t=0.3s（该波的周期T＞0.3s）时刻的波形图．已知t=0时刻质点P正在做加速运动，求质点P振动的周期和波的传播速度．
