真空中，两个相距L的固定点电荷E、F所带电荷量分别为Q_E和Q_F，在它们共同形成的电场中，有一条电场线如图中实线所示，实线上的箭头表示电场线的方向．电场线上标出了M、N两点，其中N点的切线与EF连线平行，且∠NEF＞∠NFE．则（）

A．E带正电，F带负电，且Q_E＞Q_F
B．在M点由静止释放一带正电的检验电荷，检验电荷将沿电场线运动到N点
C．过N点的等势面与过N点的切线垂直
D．负检验电荷在M点的电势能大于在N点的电势能

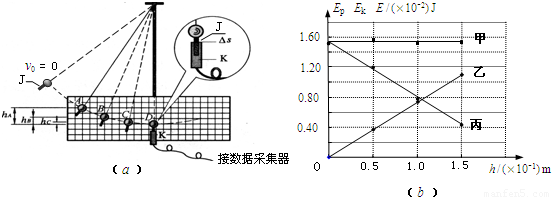

DIS实验是利用现代信息技术进行的实验．老师上课时“用DIS研究机械能守恒定律”的装置如图（a）所示，在某次实验中，选择DIS以图象方式显示实验的结果，所显示的图象如图（b）所示．图象的横轴表示小球距D点的高度h，纵轴表示摆球的重力势能E_p、动能E_k或机械能E．试回答下列问题：
（1）图（b）的图象中，表示小球的重力势能E_p、动能E_k、机械能E随小球距D点的高度h变化关系的图线分别是（按顺序填写相应图线所对应的文字）．
（2）根据图（b）所示的实验图象，可以得出的结论是．

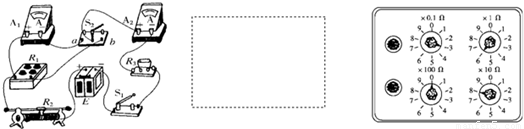

为了测定电流表A₁的内阻，某同学采用如下图所示的实验电路．其中：A₁是待测电流表，量程为300μA，内阻约为100Ω；A₂是标准电流表，量程是200μA；R₁是电阻箱，阻值范围是0～999.9Ω；R₂是滑动变阻器；R₃是保护电阻；E是电池组，电动势为4V，内阻不计；S₁是单刀单掷开关，S₂是单刀双掷开关．

（1）根据图所示电路的实物图，请在右侧的方框中画出实验电路图．
（2）请将该同学的操作补充完整：
①连接好电路，将滑动变阻器R₂的滑片移到最______；（填“左端”或“右端”）将开关S₂扳到接点a处，接通开关S₁；调整滑动变阻器R₂，使电流表A₂的读数是150μA；
②将开关S₂扳到接点b处，______，使电流表A₂的读数仍是150μA．
③若此时电阻箱各旋钮的位置如右图所示，则待测电流表A₁的内阻R_g=______Ω．
（3）上述实验中，无论怎样调整滑动变阻器R₂的滑动位置，都要保证两只电流表的安全．在下面提供的四个电阻中，保护电阻R₃应选用______．（填写阻值前相应的字母）
A．200kΩ B．20kΩ C．15kΩ D．150kΩ

2010年11月广州亚运会开幕式文艺表演最震撼人心的节目当数《白云之帆》篇章，是由地面上近1400人用绳索拉着的180名演员上演着“空中飞人”．九分钟的时间里，180名塔沟武校的武林小子在帆屏上时而俯冲而下，时而攀沿升空，演绎了一场世所罕见的惊险、刺激却又浪漫、温馨的节目．现在把他们某次训练过程中的情节简化成如下模型：如图所示，地面上的人通过定滑轮用轻绳将质量m=60kg的演员从静止竖直向上拉高24m，用时t=6s，演员在竖直方向上先做匀加速直线运动，再做匀减速直线运动后静止在高空．其加速和减速过程中的加速度之比为1：5，忽略滑轮的质量和滑轮与轴之间的摩擦力．求演员在匀加速上升过程中绳子对地面上的人的拉力为多少？（g=10m/s²）

如图所示，相距0.5m足够长的两根光滑导轨与水平面成37°角，导轨电阻不计，下端连接阻值为2Ω的电阻R，导轨处在磁感应强度B=2T的匀强磁场中，磁场方向垂直导轨平面斜向上．ab、cd为水平金属棒且与导轨接触良好，它们的质量均为0.5kg、电阻均为2Ω．ab棒与一绝缘水平细绳相连处于静止状态，现让cd棒从静止开始下滑，直至与ab相连的细绳刚好被拉断，在此过程中电阻R上产生的热量为0.5J，已知细线能承受的最大拉力为5N．求细绳被拉断时：（g=10m/s²，sin37°=0.6）
（1）ab棒中的电流大小；
（2）cd棒的速度大小；
（3）cd棒下滑的距离．

如图所示，在xOy坐标系中分布着四个有界场区，在第三象限的AC左下方存在垂直纸面向里的匀强磁场B₁=0.5T，AC是直线y=-x-0.425（单位：m）在第三象限的部分，另一沿y轴负向的匀强电场左下边界也为线段AC的一部分，右边界为y轴，上边界是满足y=-10x²-x-0.025（单位：m）的抛物线的一部分，电场强度E=2.5N/C．在第二象限有一半径为r=0.1m的圆形磁场区域，磁感应强度B₂=1T，方向垂直纸面向里，该区域同时与x轴、y轴相切，切点分别为D、F．在第一象限的整个空间存在垂直纸面向外的匀强磁场，磁感应强度B₃=1T．另有一厚度不计的挡板PQ垂直纸面放置，其下端坐标P（0.1m，0.1m），上端Q在y轴上，且∠PQF=30°．现有大量m=1×10^-6kg，q=-2×10^-4C的粒子（重力不计）同时从A点沿x轴负向以v射入，且v取0＜v＜20m/s之间的一系列连续值，并假设任一速度的粒子数占入射粒子总数的比例相同．
（1）求所有粒子从第三象限穿越x轴时的速度；
（2）设从A点发出的粒子总数为N，求最终打在挡板PQ右侧的粒子数N′．

为了节省能量，某商场安装了智能化的电动扶梯．无人乘行时，扶梯运转得很慢；有人站上扶梯时，它会先慢慢加速，再匀速运转．一顾客乘扶梯上楼，恰好经历了这两个过程，如图所示．那么下列说法中正确的是（）
A．顾客始终受到三个力的作用
B．顾客始终处于超重状态
C．顾客对扶梯作用力的方向先指向左下方，再竖直向下
D．顾客对扶梯作用的方向先指向右下方，再竖直向下

一个重为100

N的由轻绳悬挂于墙上的小球搁在轻质斜板AB上，斜板搁于垂直的墙角，不计一切摩擦，球和斜板都静止于图示位置，图中α角均为30°．则（）

A．轻绳中的张力大小为100N
B．斜板对小球的支持力大小为150N
C．竖直墙对斜板的作用力大小为50

N
D．地面对斜板A端的支持力大小为50

N

质量为m的小球由轻绳a和b分别系于一轻质木架上的A点和C点，如图所示，当轻杆绕轴BC以角速度ω匀速转动时，小球在水平面内做匀速圆周运动，绳a在竖直方向，绳b在水平方向，当小球运动到图示位置时，绳b被烧断的同时杆子停止转动，则（）

A．小球仍在水平面内做匀速圆周运动
B．在绳b被烧断瞬间，a绳中张力突然增大
C．若角速度ω较小，小球在垂直于平面ABC的竖直平面内摆动
D．若角速度ω较大，小球可能在垂直于平面ABC的竖直平面内做圆周运动

如图所示，民族运动会上有一个骑射项目，运动员骑在奔驰的马背上沿着跑道AB运动拉弓放箭射向他左侧的固定目标．假设运动员骑马奔驰的速度为v₁，运动员静止时射出的箭速度为v₂，跑道离固定目标的最近距离OA=d．若不计空气阻力的影响，要想命中目标且射出的箭在空中飞行时间最短，则（）

A．运动员应该瞄准靶心放箭
B．运动员应该在距离A点为

的地方提前放箭
C．箭射到靶的最短时间为

D．箭射到靶的最短时间为
