如图所示，一横截面为半圆形的玻璃柱体，三种颜色不同的可见光细光束a、b、c，垂直于直径从空气射向玻璃，b正好过圆心O，a、c从b 的两侧对称入射，已知θ=60°，该玻璃对a光的折射率为

，a、c两束光从柱面进人空气后与b光束交于P、Q 两点，则（）

A．细光束a射出玻璃柱体后与细光束b的夹角为60°
B．玻璃对c光的折射率大于对b光的折射率
C．在相同条件下进行双缝干涉实验，a光的条纹间距比c光大
D．若a光照到某种金属表面能发生光电效应，则c光照到该金属表面一定也能发生光电效应

我国发射的“北斗系列”卫星中同步卫星到地心距离为r，运行速率为v₁，向心加速度为a₁；在地球赤道上的观测站的向心加速度为a₂，近地卫星做圆周运动的速率v₂，向心加速度为a₃，地球的半径为R，则下列比值正确的是（）
A．

在竖直面内有一条光滑弯曲轨道，轨道上各个最低点在同一水平线上，弯曲部分都用一小段圆弧相连．一个小环套在轨道上，从3.0m的高处无初速度释放．轨道上各个高点的高度如图所示．关于小环在轨道上的运动，以下说法正确的是（g=10m/s²）（）

A．小环在轨道上的最小速度为

m/s
B．小环始终受到轨道的作用力
C．小环经过各低点时速度相同
D．小环经过各高点时均处于失重状态

右图为一理想变压器，其原副线圈匝数比n₁：n ₂=1：10，副线圈与阻值R=20Ω的电阻相连．原线圈两端所加的电压u=20

sin100πt（V），则（）

A．交流电压表的示数为20

V
B．副线圈输出交流电的频率为50Hz
C．电阻R上消耗的电功率为2kW
D．原线圈中电流的最大值为100A

如图所示，平行金属导轨与水平面成θ角，导轨与固定电阻R₁和R₂相连，匀强磁场垂直穿过导轨平面．有一导体棒ab，质量为m，导体棒的电阻与固定电阻R₁和R₂的阻值均相等，与导轨之间的动摩擦因数为μ，导体棒ab沿导轨向上滑动，当上滑的速度为v时，受到安培力的大小为F．此时（）
A．电阻R₁消耗的热功率为

B．电阻R₁消耗的热功率为

C．整个装置因摩擦而消耗的热功率为μmgvcosθ
D．整个装置消耗的机械功率为（F+μmgcosθ）v

如图所示，在绝缘光滑的水平面上固定两个电量相等的异种点电荷A、B，其中A带正电，B带负电荷，它们的连线的中点是O，MN是AB在水平面内中垂线上的两点．空间中还有一个垂直于该水平面的磁场（图中未画出）．现有一个带电量为+q的小球以初速度v从M点沿MN方向射入，恰能沿中垂线由M点向N点运动，则下列说法中正确的是（）

A．正电荷所受电场力先变大后变小
B．正电荷的电势能保持不变
C．正电荷做匀速直线运动，磁场为方向垂直纸面向里的匀强磁场
D．正电荷做变速直线运动，磁场为方向垂直纸面向里的非匀强磁场

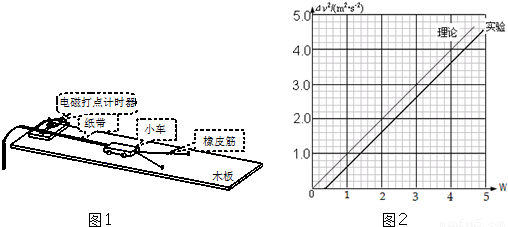

“探究功与物体速度变化的关系”的实验如图1所示，当静止的小车在一条橡皮筋作用下弹出时，橡皮筋对小车做的功记为W．当用2条、3条完全相同的橡皮筋并在一起进行第2次、第3次实验时，使每次实验中橡皮筋伸长的长度都保持一致．每次实验中小车获得的速度由打点计时器所打的纸带测出．
（1）若木板水平放置，小车在两条橡皮筋作用下运动，当小车速度最大时，关于橡皮筋所处的状态与小车所在的位置（视小车为质点），下列说法正确的是______．
A．橡皮筋处于原长状态 B．橡皮筋仍处于伸长状态
C．小车在两个铁钉的连线处 D．小车已过两个铁钉的连线

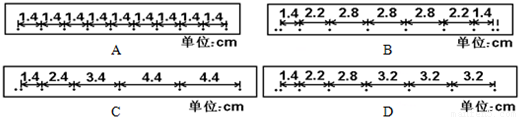

（2）下列4条纸带哪一条是在探究功与物体速度变化关系的实验中，正确操作可能得到的纸带______

（3）若实验中的所有操作和数据处理无错误，则绘出的图线（图2中△v²=v²-0、将一根橡皮筋对小车做的功记为1）应为过原点的一条直线．但根据实验结果得到的图线如图所示，造成这一偏差的原因是______．

某同学到实验室做《测电源电动势和内阻》的实验时，发现实验台上有以下器材：待测电源（电动势未知，内阻约为2Ω）；一个阻值未知的电阻R；多用电表一只；电压表两只；电流表一只；滑动变阻器一只；开关一个，导线若干．

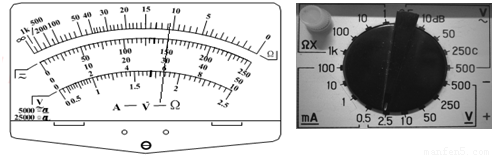

（1）该同学首先用多用电表粗略测量电源的电压，电表指针和选择开关分别如图所示，则该电表读数为______V；

（2）为较准确地测量该电源的电动势和内电阻并同时测出定值电阻R的阻值，他设计了如图所示的电路．实验时他用U₁、U₂、I分别表示电表V₁、V₂、A的读数，在将滑动变阻器的滑片移动到不同位置时，记录了U₁、U₂、I的一系列值．并作出下列三幅U---I图线来处理实验数据，从而计算电源电动势、内阻以及定值电阻R的值．
其中，可直接算出电源电动势和内电阻的图是______，可直接算出定值电阻R的图是______．
（3）本实验中定值电阻的测量存在误差，造成这一误差的原因是______
A．由电压表V₁、V₂分流共同造成 B．由电压表V₁、V₂分流及电流表分压共同造成
C．只由电压表V₂分流造成 D．由电流表、滑动变阻器分压共同造成．

如图所示，光滑绝缘的正方形水平桌面边长为d=0.48m，离地高度h=1.25m．桌面上存在一水平向左的匀强电场（其余位置均无电场），电场强度E=1×10⁴N/C．在水平桌面上某一位置P处有一质量m=0.01kg，电量q=1×10^-6C的带正电小球以初速v=1m/s向右运动．空气阻力忽略不计，重力加速度g=10m/s²
（1）求小球在桌面上运动时的加速度；
（2）P处距右端桌面多远时，小球从开始运动到最终落地的水平距离最大，并求出该最大水平距离．

如图所示为放置在竖直平面内游戏滑轨的模拟装置，滑轨由四部分粗细均匀的金属杆组成，其中倾斜直轨AB与水平直轨CD长均为L=3m，圆弧形轨道APD和BQC均光滑，BQC的半径为r=1m，APD的半径为R，AB、CD与两圆弧形轨道相切，O₂A、O₁B与竖直方向的夹角均为θ=37．现有一质量为m=1kg的小环穿在滑轨上，以某一初速度从B点开始沿AB向上运动，并恰能通过滑轨最高点．设小环与两段直轨道间的动摩擦因数均为

，经过轨道连接
处均无能量损失．（

，sin37°=0.6，cos37°=0.8，sin18.5°=0.32，cos18.5°=0.95，

，cot18.5°=3）求：
（1）小球的初速度v；
（2）小球第一次到达圆弧C点时对轨道的压力；
（3）小球最后停在何处．
